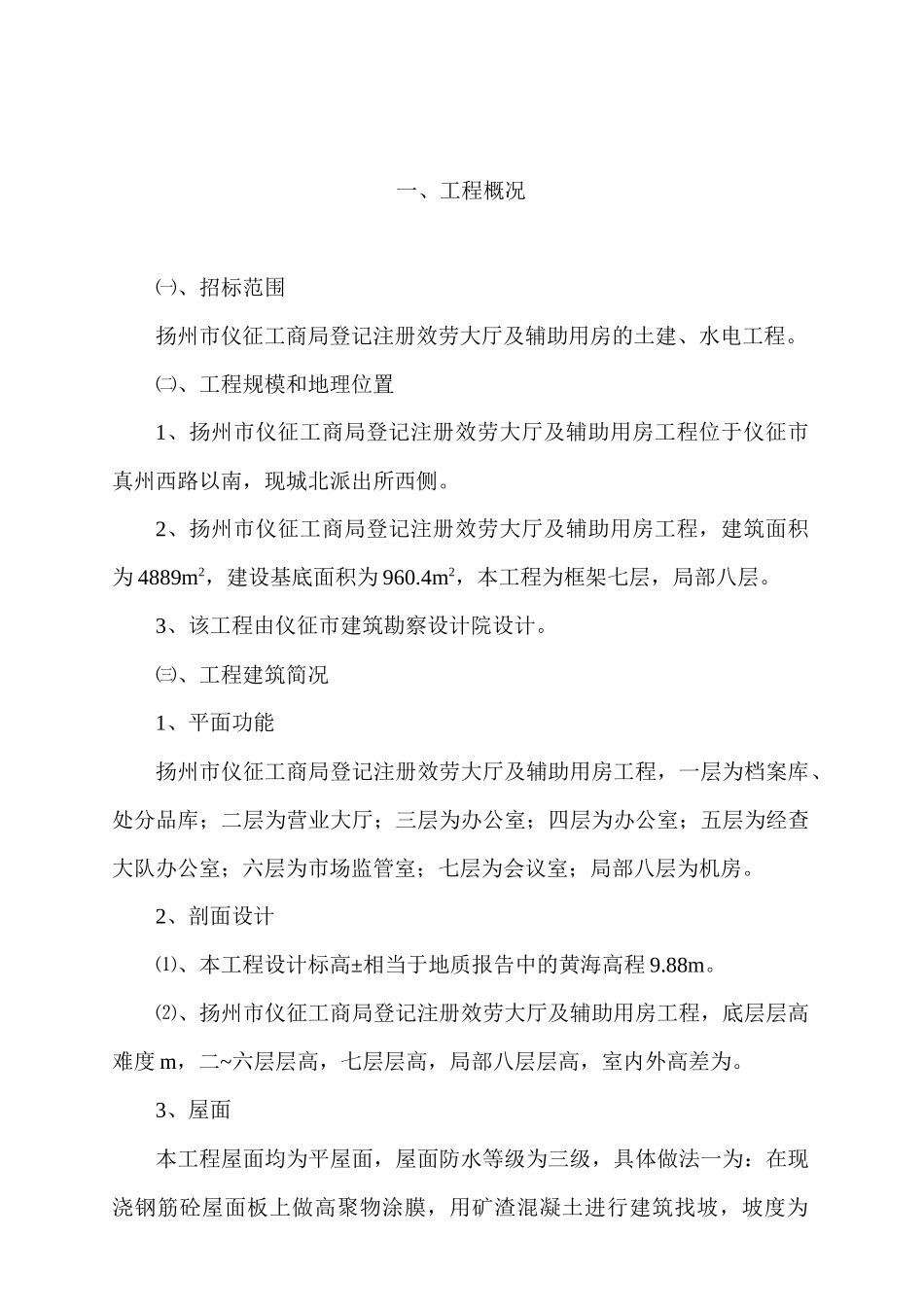

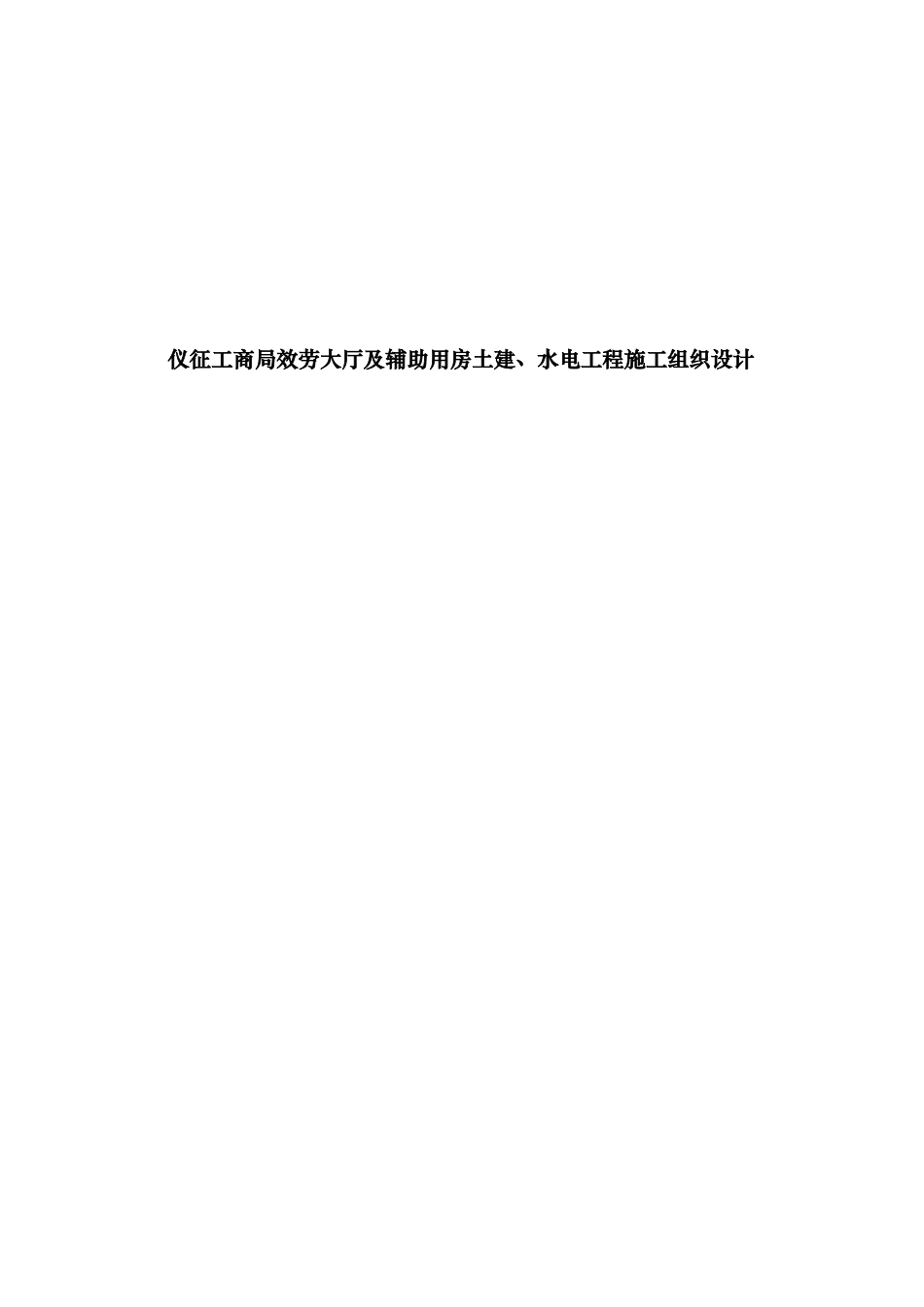

仪征工商局效劳大厅及辅助用房土建、水电工程施工组织设计一、工程概况㈠、招标范围扬州市仪征工商局登记注册效劳大厅及辅助用房的土建、水电工程。㈡、工程规模和地理位置1、扬州市仪征工商局登记注册效劳大厅及辅助用房工程位于仪征市真州西路以南，现城北派出所西侧。2、扬州市仪征工商局登记注册效劳大厅及辅助用房工程，建筑面积为 4889m2，建设基底面积为 960.4m2，本工程为框架七层，局部八层。3、该工程由仪征市建筑勘察设计院设计。㈢、工程建筑简况1、平面功能扬州市仪征工商局登记注册效劳大厅及辅助用房工程，一层为档案库、处分品库；二层为营业大厅；三层为办公室；四层为办公室；五层为经查大队办公室；六层为市场监管室；七层为会议室；局部八层为机房。2、剖面设计⑴、本工程设计标高±相当于地质报告中的黄海高程 9.88m。⑵、扬州市仪征工商局登记注册效劳大厅及辅助用房工程，底层层高难度 m，二~六层层高，七层层高，局部八层层高，室内外高差为。3、屋面本工程屋面均为平屋面，屋面防水等级为三级，具体做法一为：在现浇钢筋砼屋面板上做高聚物涂膜，用矿渣混凝土进行建筑找坡，坡度为2%，最薄处为 20mm，在找坡上用 20mm 厚水泥砂浆找平，待找平枯燥后做高、聚物卷一层，然后在其上做 25mm 厚改性聚氨脂发泡保温屋，做好后，最后用 40mm 厚混凝土板保护层，内配 Φ4@200 双向钢筋，抹平压光。做法二为：在现浇钢筋砼屋面板上用 C15 细石混凝土找坡，坡度为 1%，在其上做 15mm 厚 1:3 水泥砂浆面层，待枯燥后刷冷底子油一道，然后做高聚物卷材防水层，最后刷浅色反光涂料。㈣、工程结构概况1、根底工程本工程根据设计院勘察报告地基土质较差，不宜作持力层，现采纳深层搅拌桩加固，柱基根底埋深－，根底为独立钢筋砼承台根底，电梯井处根底埋深为－2.15m，根底为整板加剪力墙，内外填充墙下根底埋深－1.75m，根底为有梁式条基，所有垫层砼厚度为 100mm，±以下采纳 Mu10机制粘土烧结标准砖。2、上部结构⑴、本工程为框架结构，按七度抗震设防，建筑结构的类别为三类，防火设计的建筑分类二类，耐火等级为二级。⑵、楼面结构本工程楼面均为现浇砼板。3、设计混凝土强度等级根底垫层为 C10，柱基为独立根底强度为 C30，电梯井整板和剪力墙砼强度等级为 C30，抗渗等级为 S8，梁、板、柱、楼梯砼强度等级标高以下为 C30，其余部位为 C25，构造柱、圈梁为 C20。4、钢筋级别HPB235 级、HRB335 级、H...
