单相正弦波PWM逆变电路仿真报告

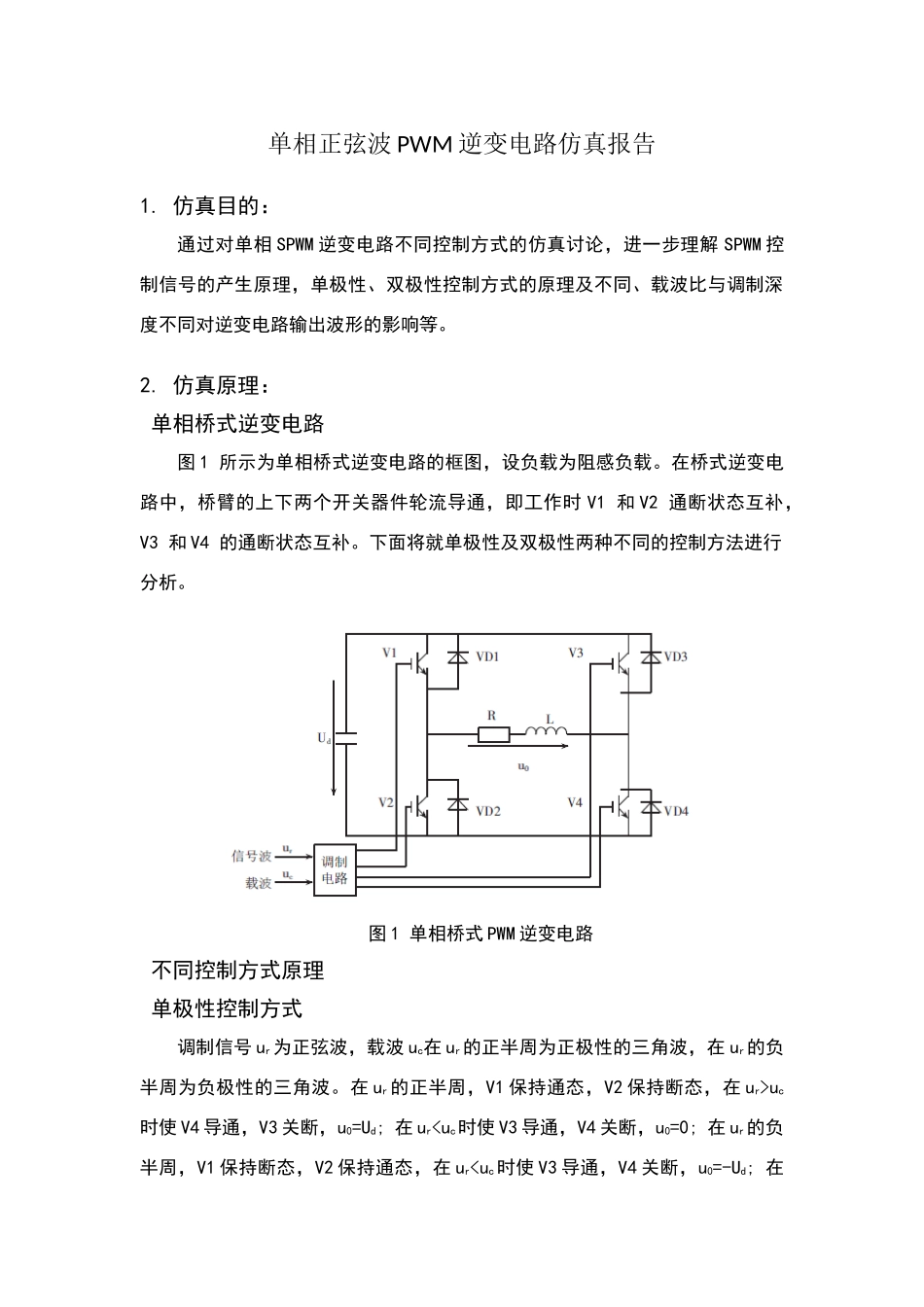

单相正弦波PWM逆变电路仿真报告_第1页
1/14

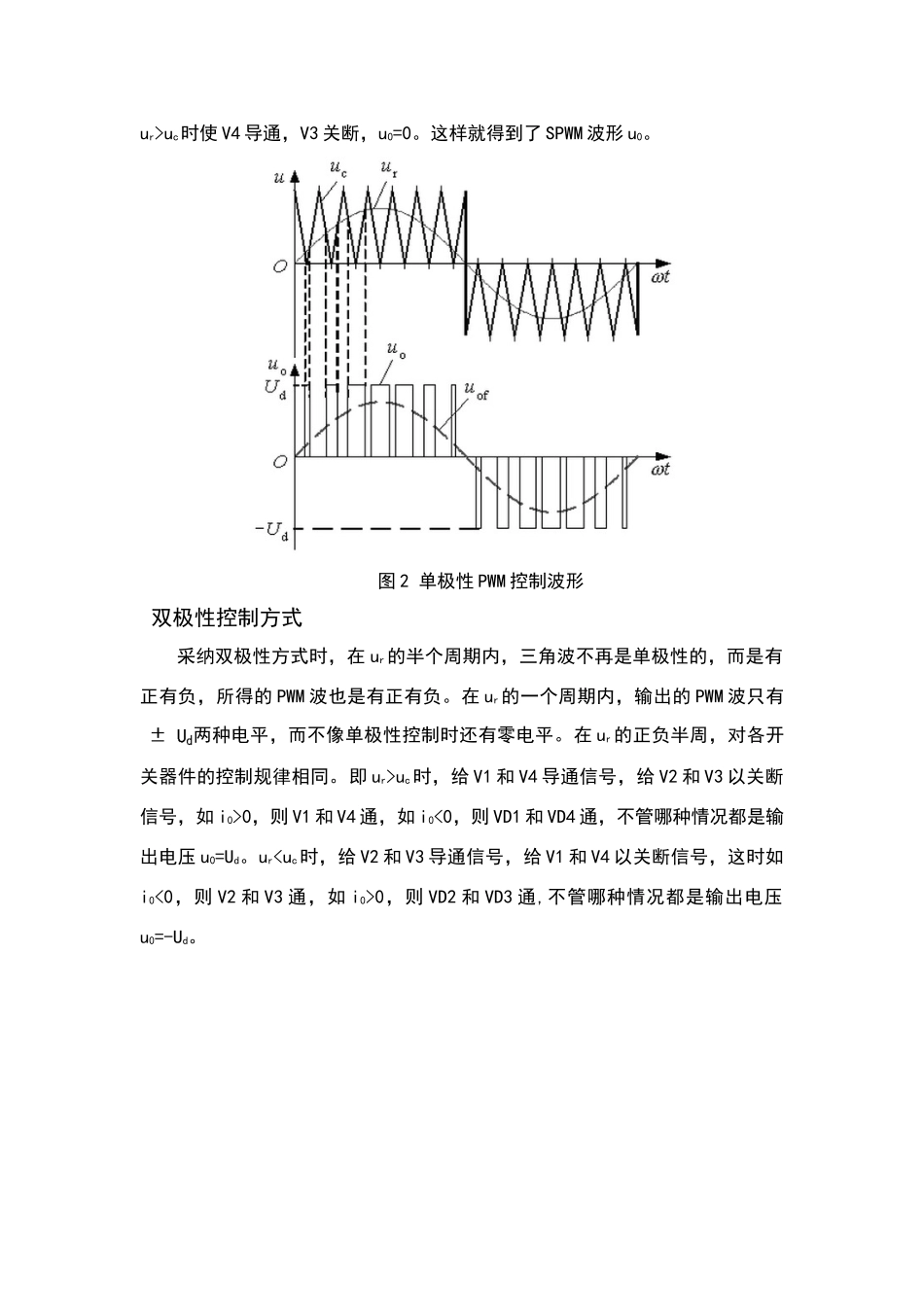

单相正弦波PWM逆变电路仿真报告_第2页
2/14

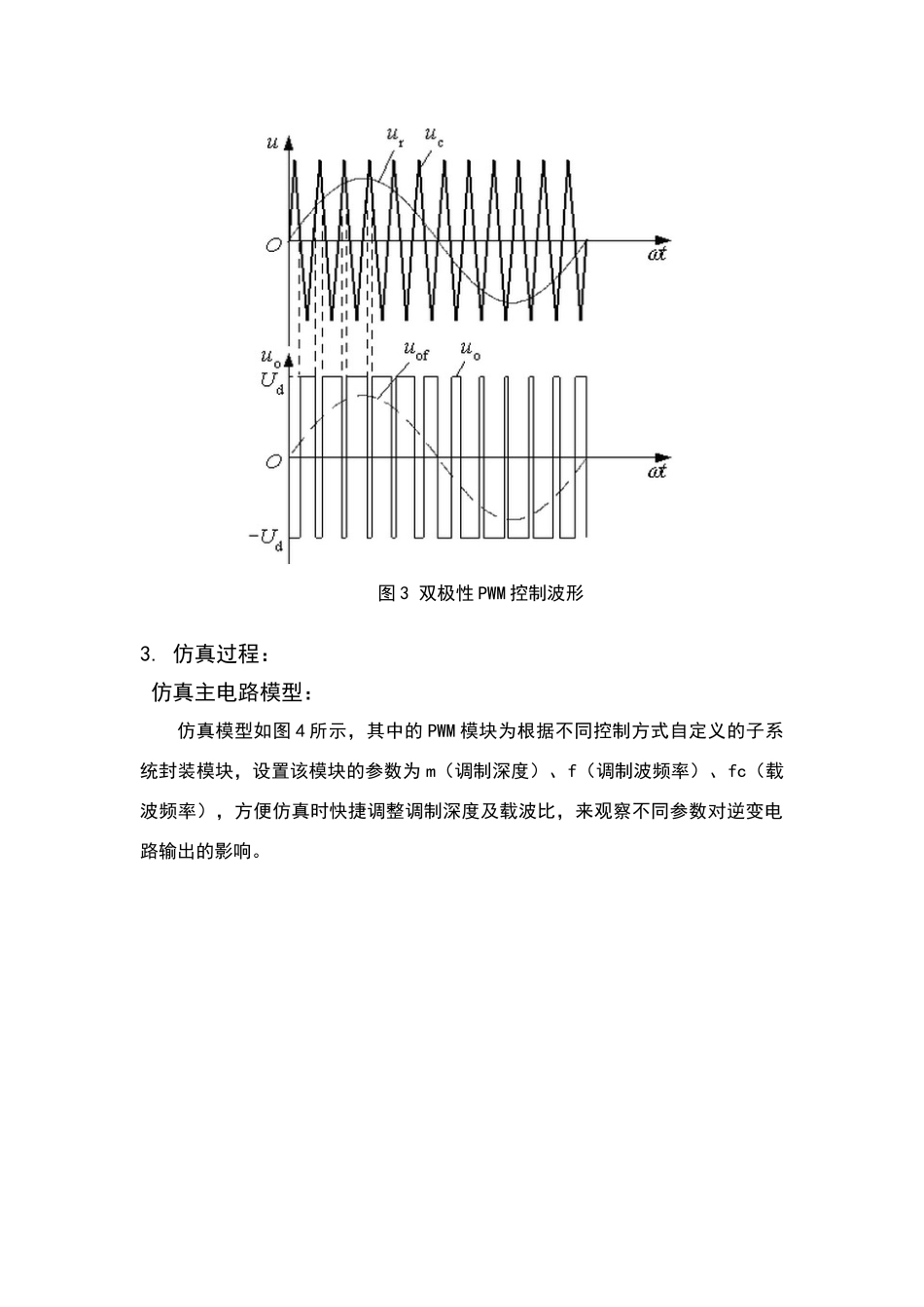

单相正弦波PWM逆变电路仿真报告_第3页
3/14
单相正弦波 PWM 逆变电路仿真报告1. 仿真目的:通过对单相 SPWM 逆变电路不同控制方式的仿真讨论,进一步理解 SPWM 控制信号的产生原理,单极性、双极性控制方式的原理及不同、载波比与调制深度不同对逆变电路输出波形的影响等。2. 仿真原理: 单相桥式逆变电路图 1 所示为单相桥式逆变电路的框图,设负载为阻感负载。在桥式逆变电路中,桥臂的上下两个开关器件轮流导通,即工作时 V1 和 V2 通断状态互补,V3 和 V4 的通断状态互补。下面将就单极性及双极性两种不同的控制方法进行分析。图 1 单相桥式 PWM 逆变电路 不同控制方式原理 单极性控制方式调制信号 ur为正弦波,载波 uc在 ur的正半周为正极性的三角波,在 ur的负半周为负极性的三角波。在 ur的正半周,V1 保持通态,V2 保持断态,在 ur>uc时使 V4 导通,V3 关断,u0=Ud; 在 uruc时使 V4 导通,V3 关断,u0=0。这样就得到了 SPWM 波形 u0。图 2 单极性 PWM 控制波形 双极性控制方式采纳双极性方式时,在 ur的半个周期内,三角波不再是单极性的,而是有正有负,所得的 PWM 波也是有正有负。在 ur的一个周期内,输出的 PWM 波只有两种电平,而不像单极性控制时还有零电平。在 ur的正负半周,对各开关器件的控制规律相同。即 ur>uc时,给 V1 和 V4 导通信号,给 V2 和 V3 以关断信号,如 i0>0,则 V1 和 V4 通,如 i0<0,则 VD1 和 VD4 通,不管哪种情况都是输出电压 u0=Ud。ur0,则 VD2 和 VD3 通,不管哪种情况都是输出电压u0=-Ud。图 3 双极性 PWM 控制波形3. 仿真过程: 仿真主电路模型:仿真模型如图 4 所示,其中的 PWM 模块为根据不同控制方式自定义的子系统封装模块,设置该模块的参数为 m(调制深度)、f(调制波频率)、fc(载波频率),方便仿真时快捷调整调制深度及载波比,来观察不同参数对逆变电路输出的影响。图 4 仿真主电路图中的“Universal Bridge”模块,在对话框中选择桥臂数为 2,即可组成单相全桥电路,开关器件选带反并联二极管的 IGBT;直流电压源模块设置为300V;“Series RLC Branch”模块去掉电容后将阻感负载分...
