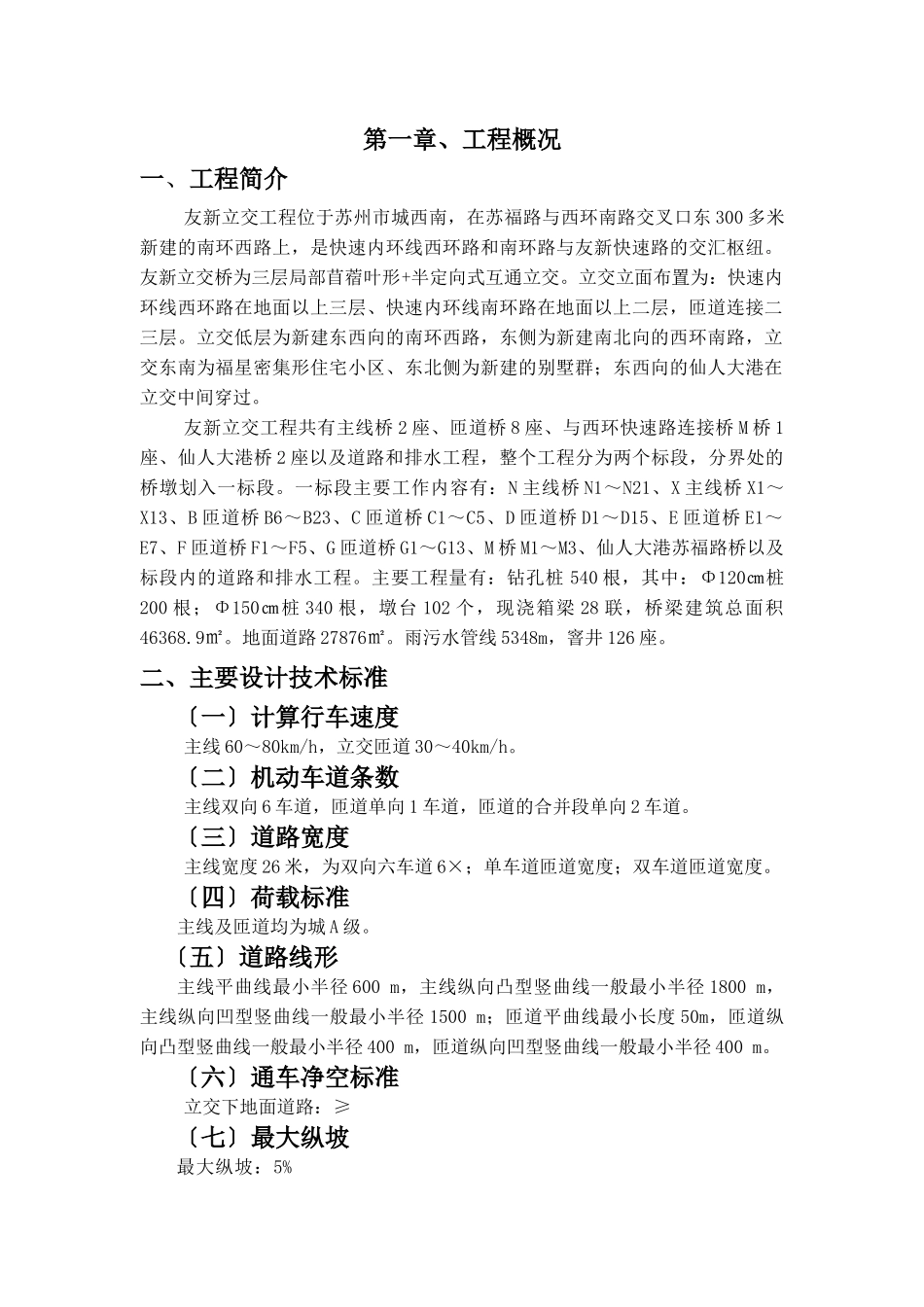

第一章、工程概况一、工程简介友新立交工程位于苏州市城西南，在苏福路与西环南路交叉口东 300 多米新建的南环西路上，是快速内环线西环路和南环路与友新快速路的交汇枢纽
友新立交桥为三层局部苜蓿叶形+半定向式互通立交
立交立面布置为：快速内环线西环路在地面以上三层、快速内环线南环路在地面以上二层，匝道连接二三层
立交低层为新建东西向的南环西路，东侧为新建南北向的西环南路，立交东南为福星密集形住宅小区、东北侧为新建的别墅群；东西向的仙人大港在立交中间穿过
友新立交工程共有主线桥 2 座、匝道桥 8 座、与西环快速路连接桥 M 桥 1座、仙人大港桥 2 座以及道路和排水工程，整个工程分为两个标段，分界处的桥墩划入一标段
一标段主要工作内容有：N 主线桥 N1～N21、X 主线桥 X1～X13、B 匝道桥 B6～B23、C 匝道桥 C1～C5、D 匝道桥 D1～D15、E 匝道桥 E1～E7、F 匝道桥 F1～F5、G 匝道桥 G1～G13、M 桥 M1～M3、仙人大港苏福路桥以及标段内的道路和排水工程
主要工程量有：钻孔桩 540 根，其中：Φ120㎝桩200 根；Φ150㎝桩 340 根，墩台 102 个，现浇箱梁 28 联，桥梁建筑总面积46368
地面道路 27876㎡
雨污水管线 5348m，窨井 126 座
二、主要设计技术标准〔一〕计算行车速度主线 60～80km/h，立交匝道 30～40km/h
〔二〕机动车道条数主线双向 6 车道，匝道单向 1 车道，匝道的合并段单向 2 车道
〔三〕道路宽度主线宽度 26 米，为双向六车道 6×；单车道匝道宽度；双车道匝道宽度
〔四〕荷载标准主线及匝道均为城 A 级
〔五〕道路线形主线平曲线最小半径 600 m，主线纵向凸型竖曲线一般最小半径 1800 m，主线纵向凹型竖曲线一般最小半径 1500 m；匝道平曲线最小长度 5
