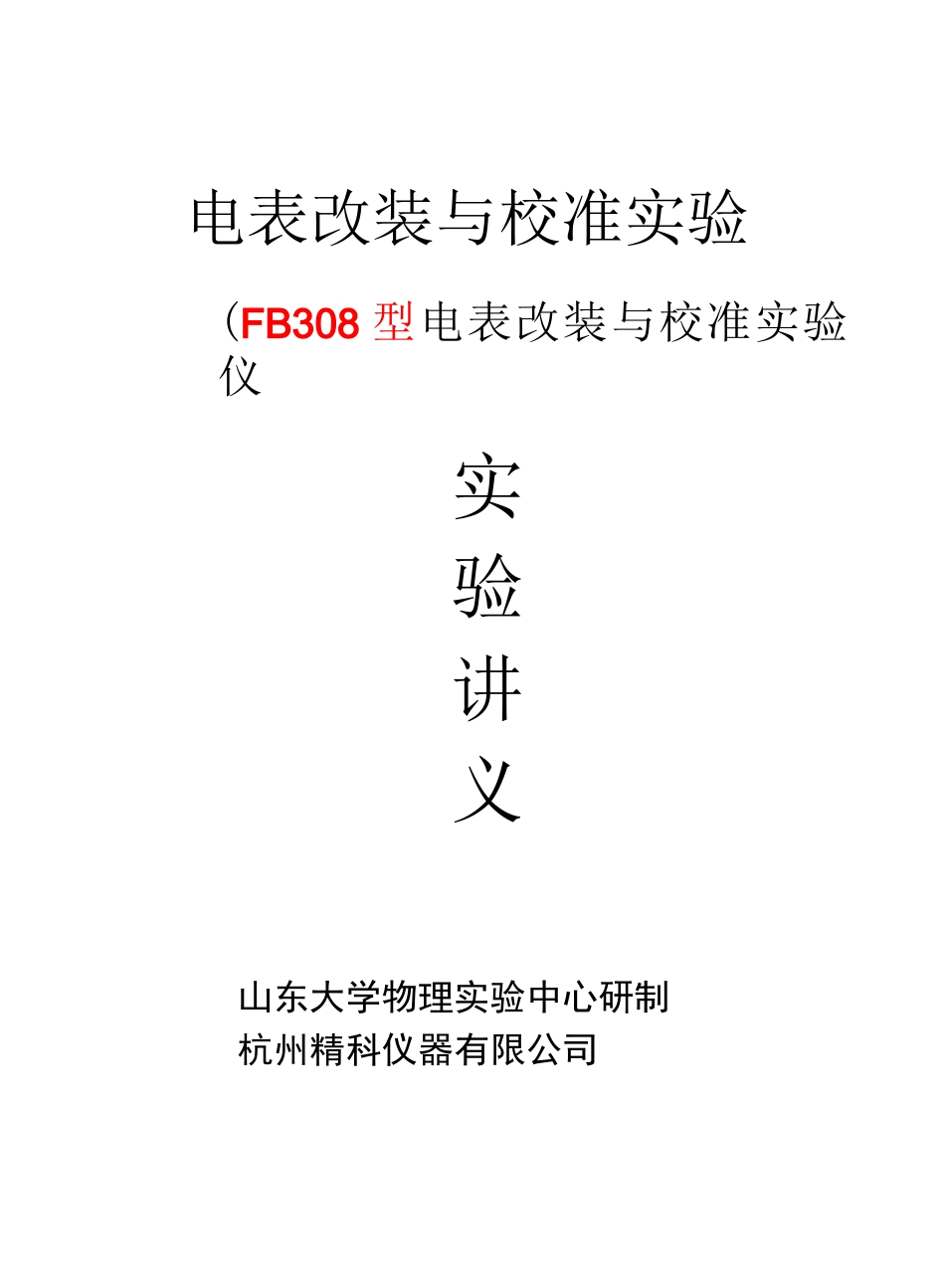

电表改装与校准实验

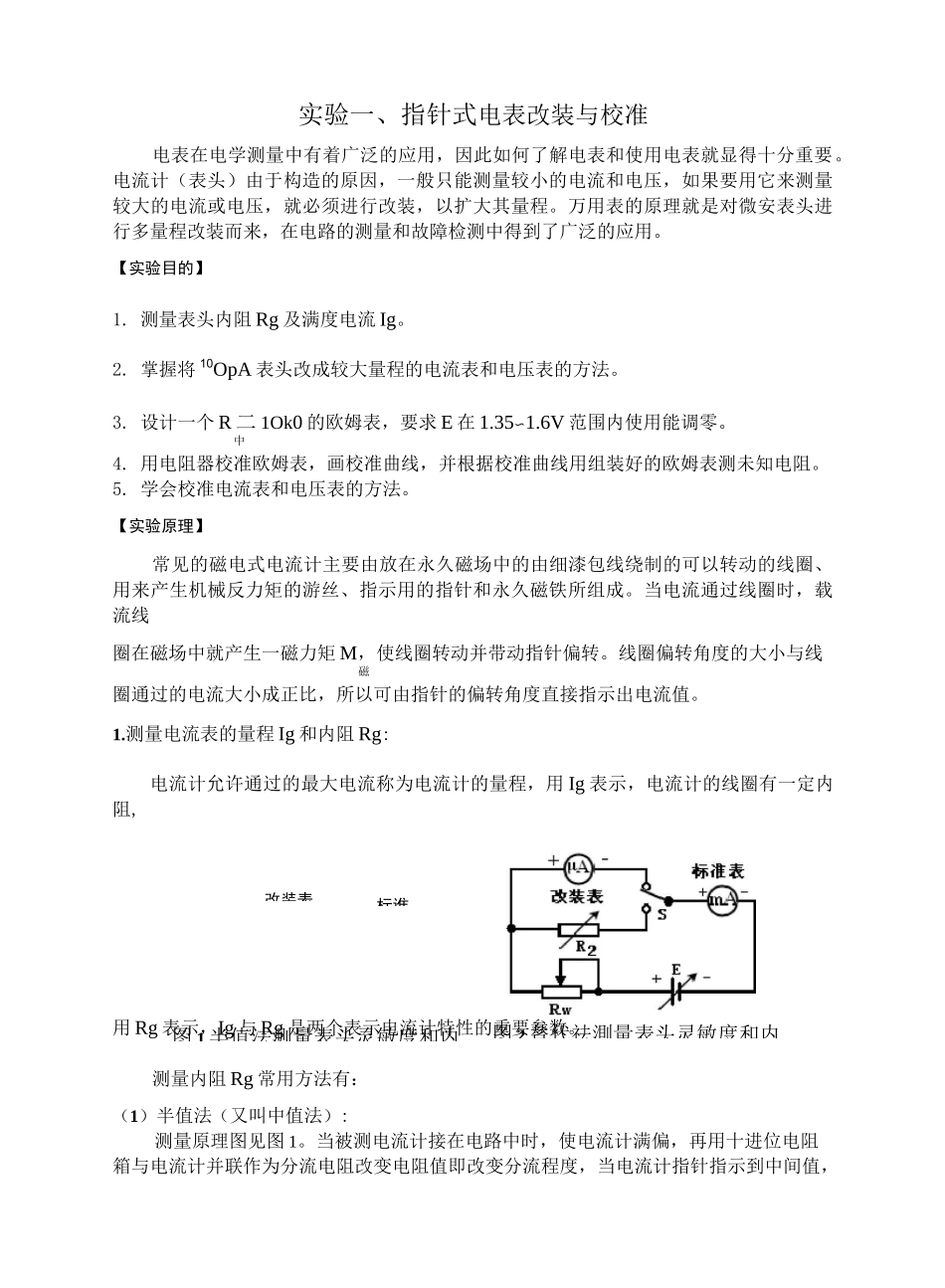

电表改装与校准实验(FB308 型电表改装与校准实验仪实验讲义山东大学物理实验中心研制杭州精科仪器有限公司改装表标谁图 1 半值法测量表头灵敏度和内图 2 替代祛測量表头灵敏度和内实验一、指针式电表改装与校准电表在电学测量中有着广泛的应用，因此如何了解电表和使用电表就显得十分重要。电流计（表头）由于构造的原因，一般只能测量较小的电流和电压，如果要用它来测量较大的电流或电压，就必须进行改装，以扩大其量程。万用表的原理就是对微安表头进行多量程改装而来，在电路的测量和故障检测中得到了广泛的应用。【实验目的】1. 测量表头内阻 Rg 及满度电流 Ig。2. 掌握将 10OpA 表头改成较大量程的电流表和电压表的方法。3. 设计一个 R 二 1Ok0 的欧姆表，要求 E 在 1.35〜1.6V 范围内使用能调零。中4. 用电阻器校准欧姆表，画校准曲线，并根据校准曲线用组装好的欧姆表测未知电阻。5. 学会校准电流表和电压表的方法。【实验原理】常见的磁电式电流计主要由放在永久磁场中的由细漆包线绕制的可以转动的线圈、用来产生机械反力矩的游丝、指示用的指针和永久磁铁所组成。当电流通过线圈时，载流线圈在磁场中就产生一磁力矩 M，使线圈转动并带动指针偏转。线圈偏转角度的大小与线磁圈通过的电流大小成正比，所以可由指针的偏转角度直接指示出电流值。1.测量电流表的量程 Ig 和内阻 Rg:电流计允许通过的最大电流称为电流计的量程，用 Ig 表示，电流计的线圈有一定内阻,用 Rg 表示，Ig 与 Rg 是两个表示电流计特性的重要参数。测量内阻 Rg 常用方法有：（1）半值法（又叫中值法）:测量原理图见图 1。当被测电流计接在电路中时，使电流计满偏，再用十进位电阻箱与电流计并联作为分流电阻改变电阻值即改变分流程度，当电流计指针指示到中间值，且总电流强度仍保持不变，显然这时分流电阻值就等于电流计的内阻。(2)替代法：测量原理图见图 2。当被测电流计接在电路中时，用十进位电阻箱替代它，且改变电阻值，当电路中的电压不变时，且电路中的电流亦保持不变，则电阻箱的电阻值即为被测电流计内阻。替代法是一种运用很广的测量方法，具有较高的测量准确度。2．改装指针式微安表为较大量程电流表：由电阻并联规律可知，在表头两端并联上一个阻值适当的电阻 R，如图 3 所示，可2使表头不能承受的那部分电流从 R 上分流通过。这种由表头与并联电阻 R 组成的“整体”22(图中虚线框住的部分)就是改装后的电...
