常用电子器件的测试与辨别

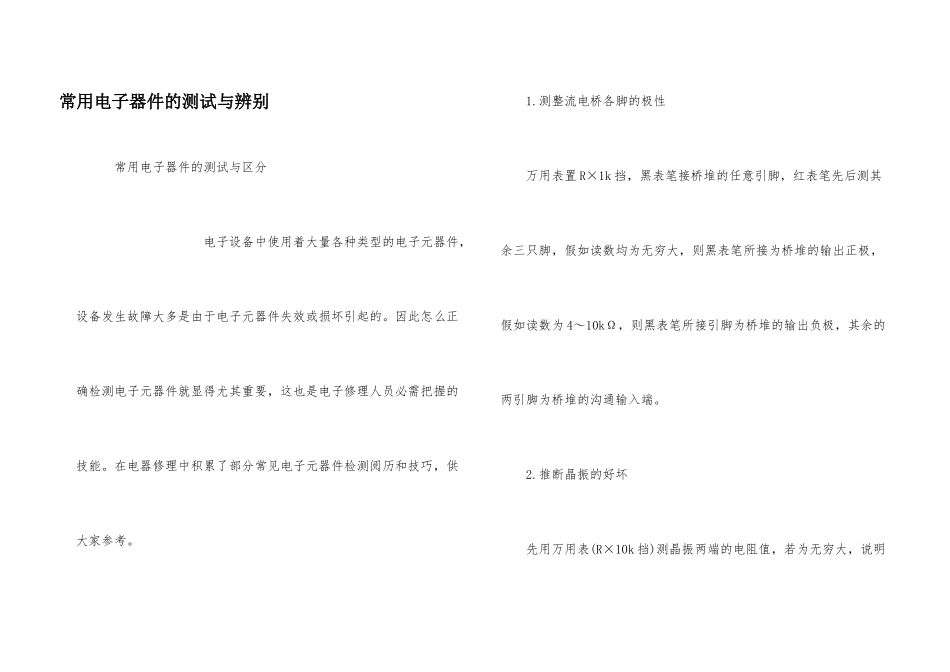

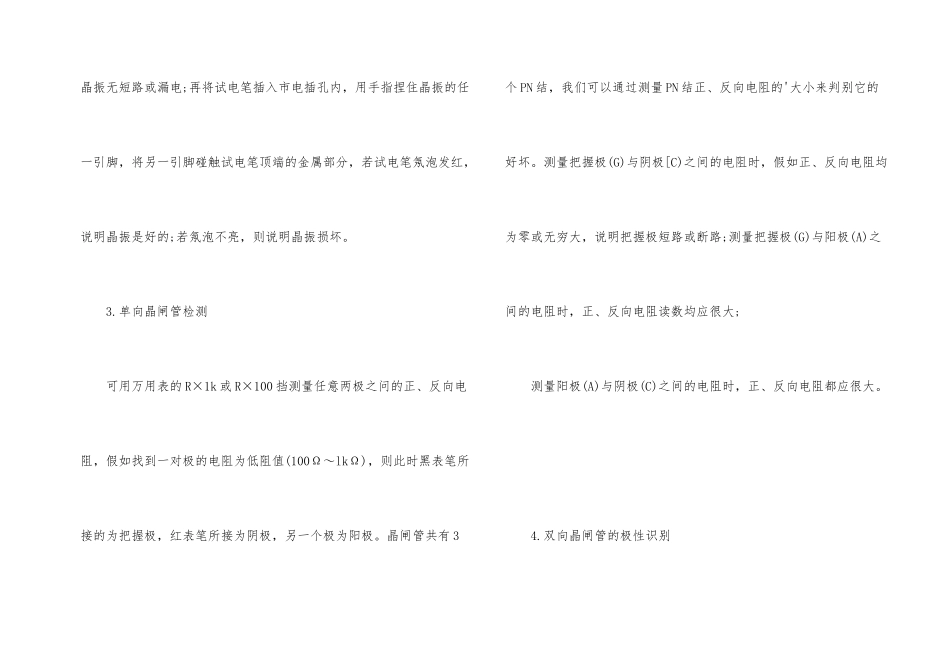

常用电子器件的测试与辨别 常用电子器件的测试与区分 电子设备中使用着大量各种类型的电子元器件，设备发生故障大多是由于电子元器件失效或损坏引起的。因此怎么正确检测电子元器件就显得尤其重要，这也是电子修理人员必需把握的技能。在电器修理中积累了部分常见电子元器件检测阅历和技巧，供大家参考。 1.测整流电桥各脚的极性 万用表置 R×1k 挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，假如读数均为无穷大，则黑表笔所接为桥堆的输出正极，假如读数为 4～10kΩ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的沟通输入端。 2.推断晶振的好坏 先用万用表(R×10k 挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电;再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的;若氖泡不亮，则说明晶振损坏。 3.单向晶闸管检测 可用万用表的 R×1k 或 R×100 挡测量任意两极之问的正、反向电阻，假如找到一对极的电阻为低阻值(100Ω～lkΩ)，则此时黑表笔所接的为把握极，红表笔所接为阴极，另一个极为阳极。晶闸管共有 3个 PN 结，我们可以通过测量 PN 结正、反向电阻的'大小来判别它的好坏。测量把握极(G)与阴极[C)之间的电阻时，假如正、反向电阻均为零或无穷大，说明把握极短路或断路;测量把握极(G)与阳极(A)之间的电阻时，正、反向电阻读数均应很大; 测量阳极(A)与阴极(C)之间的电阻时，正、反向电阻都应很大。 4.双向晶闸管的极性识别 双向晶闸管有主电极 1、主电极 2 和把握极，假如用万用表 R×1k挡测量两个主电极之间的电阻，读数应近似无穷大，而把握极与任一个主电极之间的正、反向电阻读数只有几十欧。根据这一特性，我们很简洁通过测量电极之间电阻大小，识别出双向晶闸管的把握极。而当黑表笔接主电极 1。红表笔接把握极时所测得的正向电阻总是要比反向电阻小一些，据此我们也很简洁通过测量电阻大小来识别主电极1 和主电极 2。 5.检查发光数码管的好坏 先将万用表置 R×10k 或 R×l00k 挡，然后将红表笔与数码管(以共阴数码管为例)的“地”引出端相连，黑表笔依次接数码管其他引出端，七段均应分别发光，否则说明数码管损坏。 6.判别结型场效应管的电极 将万用表置于 R×1k 挡，用黑表笔接触假定为栅极 G 的管脚，然后用红表笔分别接触另外两个管脚，若阻值均比较小(5～10 Ω)，再将红...
