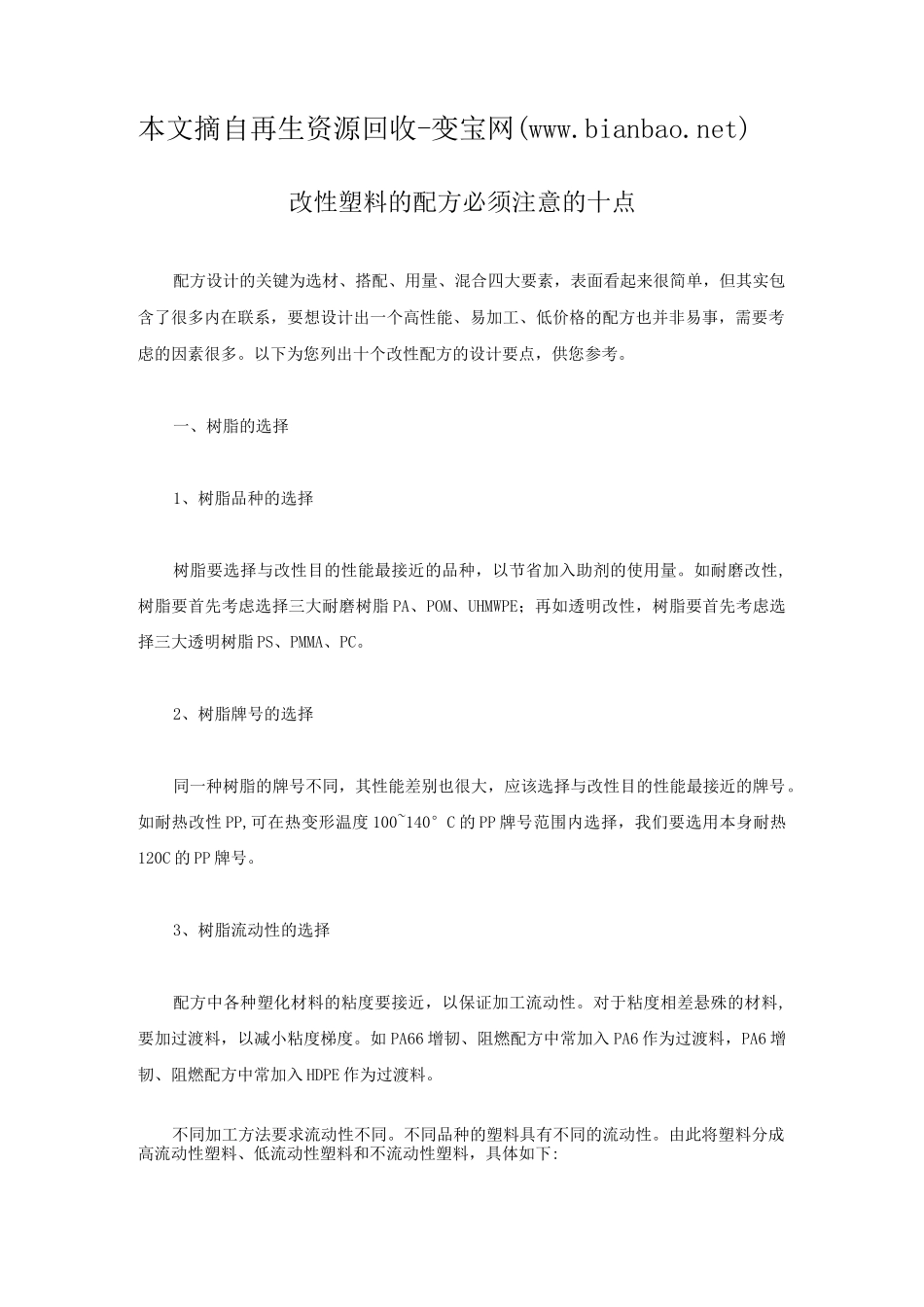

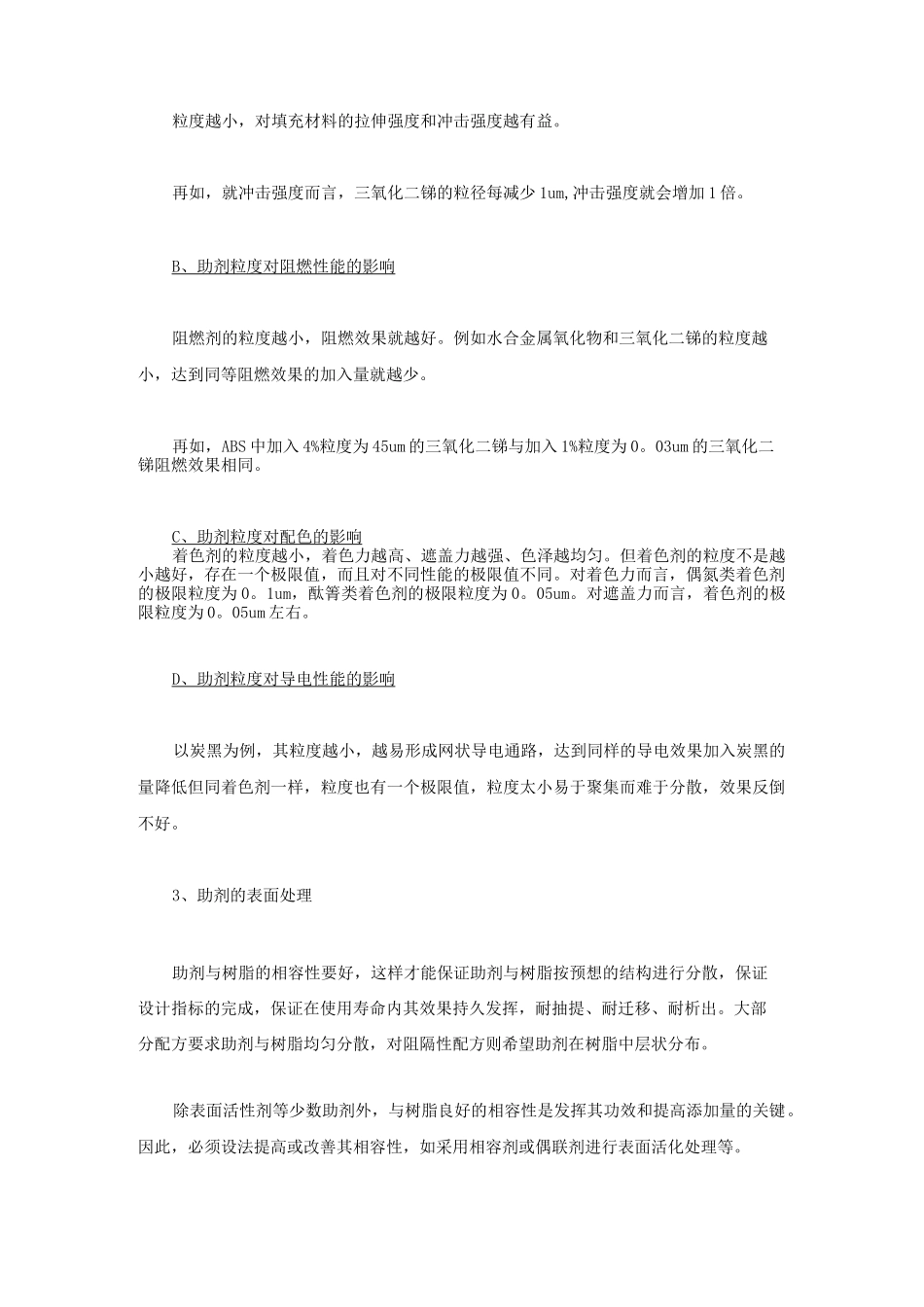

本文摘自再生资源回收-变宝网(www.bianbao.net)改性塑料的配方必须注意的十点配方设计的关键为选材、搭配、用量、混合四大要素，表面看起来很简单，但其实包含了很多内在联系，要想设计出一个高性能、易加工、低价格的配方也并非易事，需要考虑的因素很多。以下为您列出十个改性配方的设计要点，供您参考。一、树脂的选择1、树脂品种的选择树脂要选择与改性目的性能最接近的品种，以节省加入助剂的使用量。如耐磨改性,树脂要首先考虑选择三大耐磨树脂 PA、POM、UHMWPE；再如透明改性，树脂要首先考虑选择三大透明树脂 PS、PMMA、PC。2、树脂牌号的选择同一种树脂的牌号不同，其性能差别也很大，应该选择与改性目的性能最接近的牌号。如耐热改性 PP,可在热变形温度 100~140°C 的 PP 牌号范围内选择，我们要选用本身耐热120C 的 PP 牌号。3、树脂流动性的选择配方中各种塑化材料的粘度要接近，以保证加工流动性。对于粘度相差悬殊的材料,要加过渡料，以减小粘度梯度。如 PA66 增韧、阻燃配方中常加入 PA6 作为过渡料，PA6 增韧、阻燃配方中常加入 HDPE 作为过渡料。不同加工方法要求流动性不同。不同品种的塑料具有不同的流动性。由此将塑料分成高流动性塑料、低流动性塑料和不流动性塑料，具体如下:再生资源网http://www.bianbao.net/高流动性塑料——PS、HIPS、ABS、PE、PP、PA 等。粒度越小，对填充材料的拉伸强度和冲击强度越有益。再如，就冲击强度而言，三氧化二锑的粒径每减少 1um,冲击强度就会增加 1 倍。B 、 助剂粒度对阻燃性能的影响 阻燃剂的粒度越小，阻燃效果就越好。例如水合金属氧化物和三氧化二锑的粒度越小，达到同等阻燃效果的加入量就越少。再如，ABS 中加入 4%粒度为 45um 的三氧化二锑与加入 1%粒度为 0。03um 的三氧化二锑阻燃效果相同。C 、 助剂粒度对配色的影响 着色剂的粒度越小，着色力越高、遮盖力越强、色泽越均匀。但着色剂的粒度不是越小越好，存在一个极限值，而且对不同性能的极限值不同。对着色力而言，偶氮类着色剂的极限粒度为 0。1um，酞箐类着色剂的极限粒度为 0。05um。对遮盖力而言，着色剂的极限粒度为 0。05um 左右。D 、 助剂粒度对导电性能的影响 以炭黑为例，其粒度越小，越易形成网状导电通路，达到同样的导电效果加入炭黑的量降低但同着色剂一样，粒度也有一个极限值，粒度太小易于聚集而难于分散，效果反倒不好。3、助剂的表面处理助剂与树脂的相容性要...
