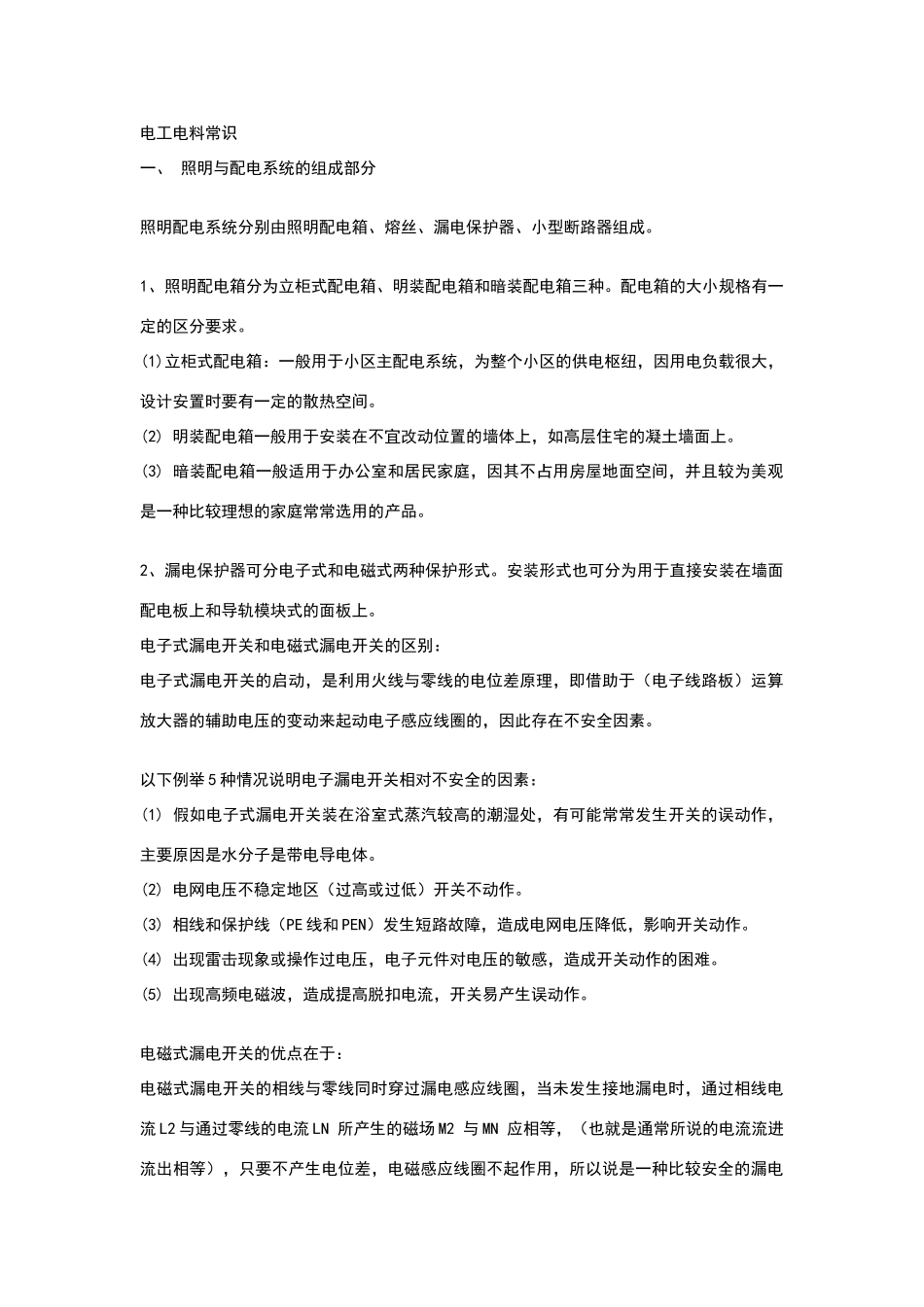

电工电料常识一、 照明与配电系统的组成部分 照明配电系统分别由照明配电箱、熔丝、漏电保护器、小型断路器组成
1、照明配电箱分为立柜式配电箱、明装配电箱和暗装配电箱三种
配电箱的大小规格有一定的区分要求
(1)立柜式配电箱：一般用于小区主配电系统，为整个小区的供电枢纽，因用电负载很大，设计安置时要有一定的散热空间
(2) 明装配电箱一般用于安装在不宜改动位置的墙体上，如高层住宅的凝土墙面上
(3) 暗装配电箱一般适用于办公室和居民家庭，因其不占用房屋地面空间，并且较为美观是一种比较理想的家庭常常选用的产品
2、漏电保护器可分电子式和电磁式两种保护形式
安装形式也可分为用于直接安装在墙面配电板上和导轨模块式的面板上
电子式漏电开关和电磁式漏电开关的区别： 电子式漏电开关的启动，是利用火线与零线的电位差原理，即借助于（电子线路板）运算放大器的辅助电压的变动来起动电子感应线圈的，因此存在不安全因素
以下例举 5 种情况说明电子漏电开关相对不安全的因素： (1) 假如电子式漏电开关装在浴室式蒸汽较高的潮湿处，有可能常常发生开关的误动作，主要原因是水分子是带电导电体
(2) 电网电压不稳定地区（过高或过低）开关不动作
(3) 相线和保护线（PE 线和 PEN）发生短路故障，造成电网电压降低，影响开关动作
(4) 出现雷击现象或操作过电压，电子元件对电压的敏感，造成开关动作的困难
(5) 出现高频电磁波，造成提高脱扣电流，开关易产生误动作
电磁式漏电开关的优点在于： 电磁式漏电开关的相线与零线同时穿过漏电感应线圈，当未发生接地漏电时，通过相线电流 L2 与通过零线的电流 LN 所产生的磁场 M2 与 MN 应相等，（也就是通常所说的电流流进流出相等），只要不产生电位差，电磁感应线圈不起作用，所以说是一种比较安全的漏电保护形式
有些电磁式漏电开关的内部装有微型滤波
