电流表和电压表电路图连接

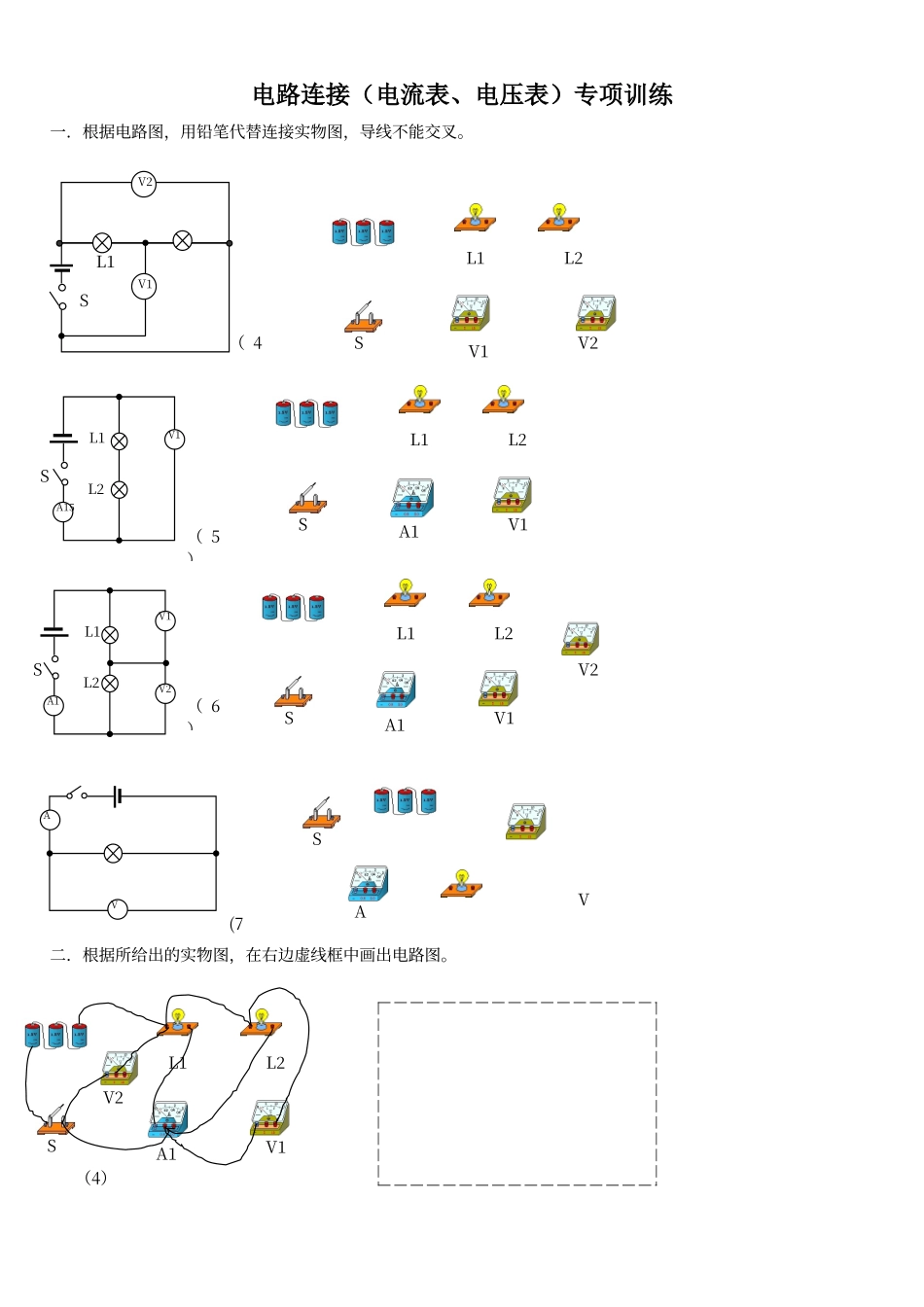

电流表和电压表电路图连接_第1页
1/3

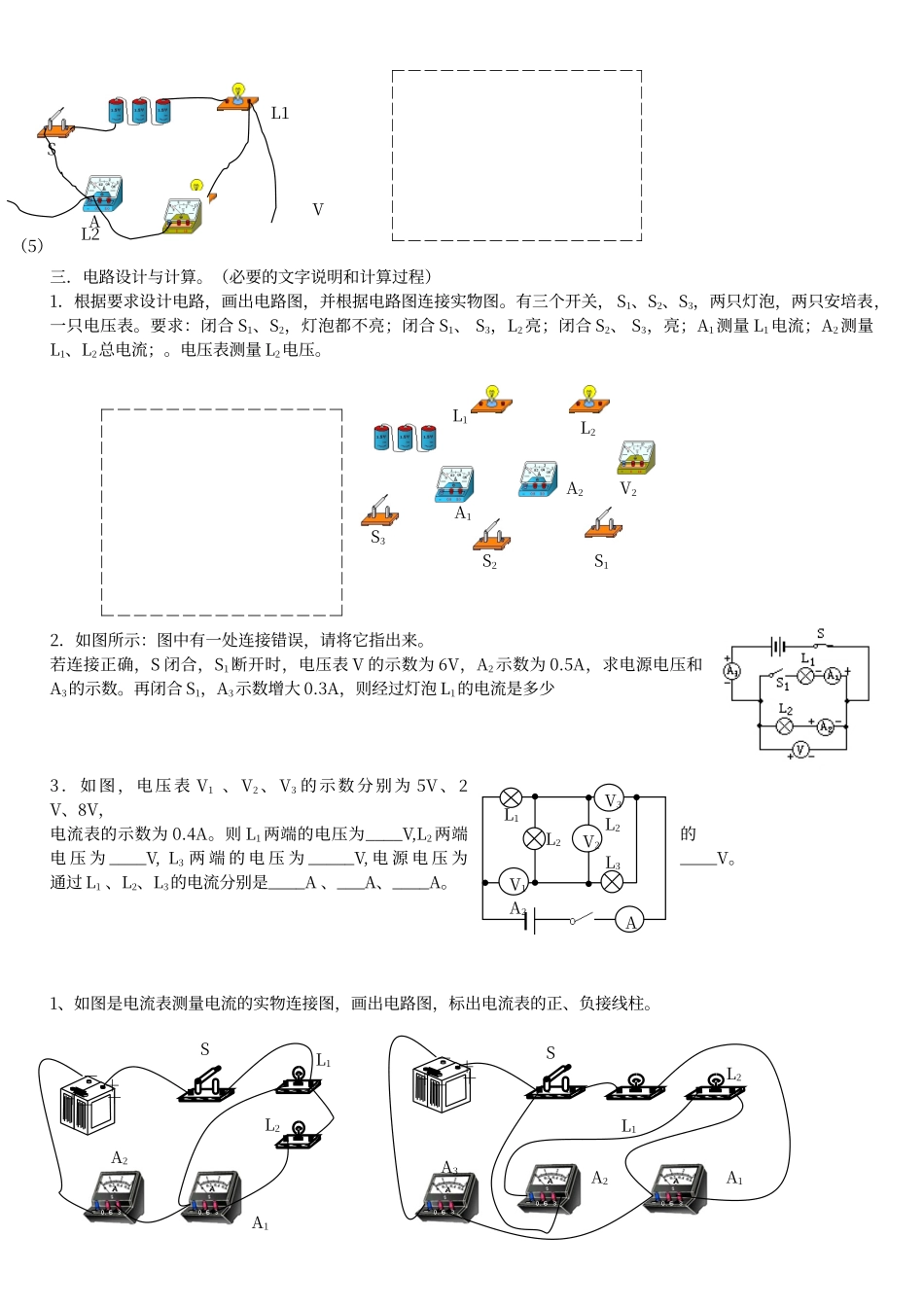

电流表和电压表电路图连接_第2页
2/3

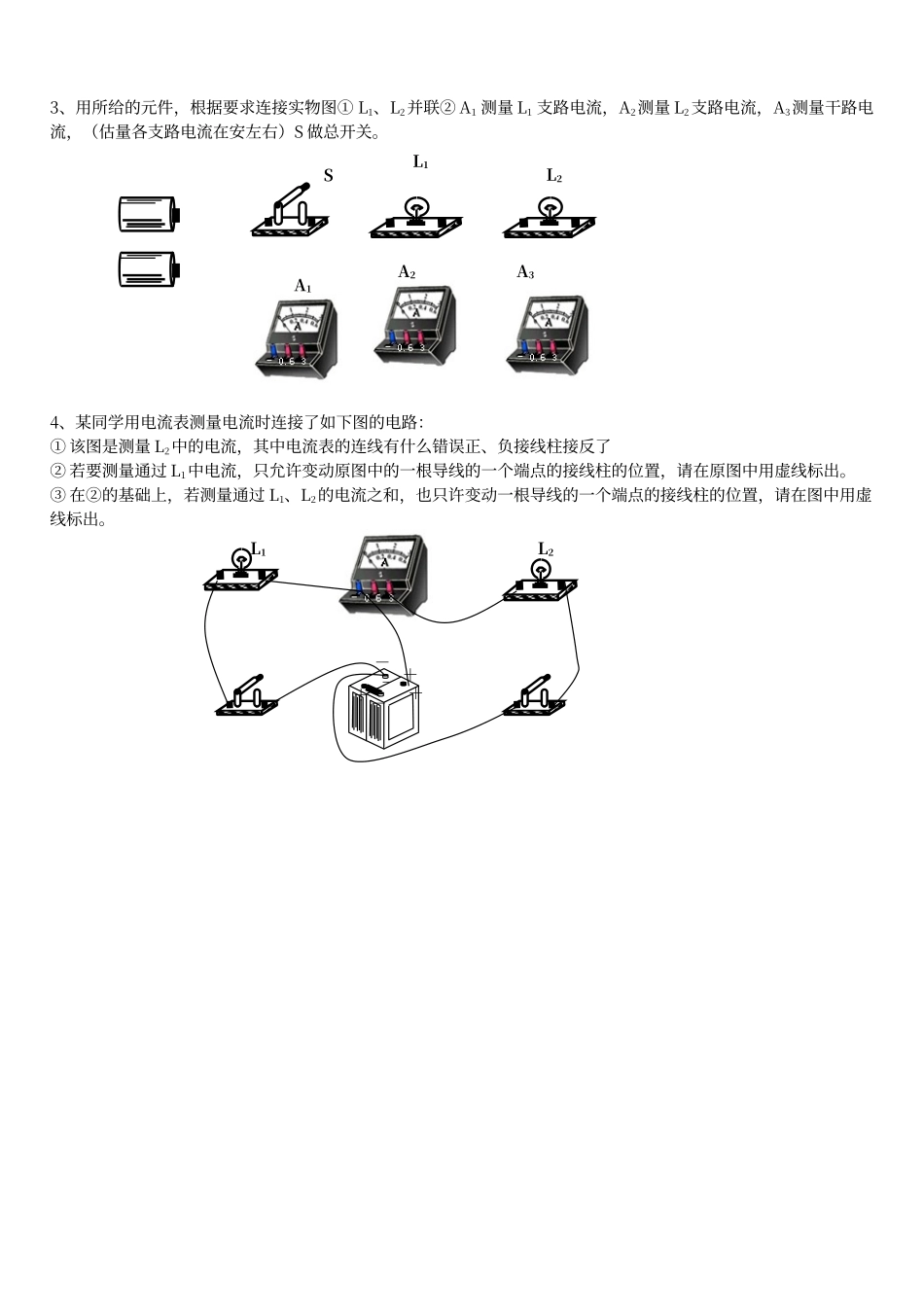

电流表和电压表电路图连接_第3页
3/3
电路连接(电流表、电压表)专项训练一.根据电路图,用铅笔代替连接实物图,导线不能交叉。二.根据所给出的实物图,在右边虚线框中画出电路图。V1L1V2L1L2V1V2SSA15V1A1V2V1L1L2L1L2L1L2V1SA1SSL1L2V1SA1V2( 4)( 5)( 6)VASAVL1L2V1SA1V2(4)(7)三.电路设计与计算。(必要的文字说明和计算过程)1.根据要求设计电路,画出电路图,并根据电路图连接实物图。有三个开关, S1、S2、S3,两只灯泡,两只安培表,一只电压表。要求:闭合 S1、S2,灯泡都不亮;闭合 S1、 S3,L2亮;闭合 S2、 S3,亮;A1测量 L1电流;A2测量L1、L2总电流;。电压表测量 L2电压。2.如图所示:图中有一处连接错误,请将它指出来。若连接正确,S 闭合,S1断开时,电压表 V 的示数为 6V,A2示数为 0.5A,求电源电压和A3的示数。再闭合 S1,A3示数增大 0.3A,则经过灯泡 L1的电流是多少3 . 如 图 , 电 压 表 V1 、 V2 、 V3 的 示 数 分 别 为 5V 、 2 V、8V,电流表的示数为 0.4A。则 L1 两端的电压为____V,L2 两端的电 压 为 ____V, L3 两 端 的 电 压 为 _____V, 电 源 电 压 为____V。通过 L1 、L2、L3的电流分别是____A 、___A、____A。1、如图是电流表测量电流的实物连接图,画出电路图,标出电流表的正、负接线柱。SAVL1L2(5)L1V2L2S3A1A2S2S1L3L2L1AV2V1A2V3L2+ - +-+-SL1L2A1A2+ - +-+-L1L2A1A2A3S3、用所给的元件,根据要求连接实物图① L1、L2并联② A1 测量 L1 支路电流,A2测量 L2支路电流,A3测量干路电流,(估量各支路电流在安左右)S 做总开关。4、某同学用电流表测量电流时连接了如下图的电路:① 该图是测量 L2中的电流,其中电流表的连线有什么错误正、负接线柱接反了② 若要测量通过 L1中电流,只允许变动原图中的一根导线的一个端点的接线柱的位置,请在原图中用虚线标出。③ 在②的基础上,若测量通过 L1、L2的电流之和,也只许变动一根导线的一个端点的接线柱的位置,请在图中用虚线标出。L1SL2A1A2A3+ - +-+-L2L1
