电缆、电线配管及断路器保护配合总结

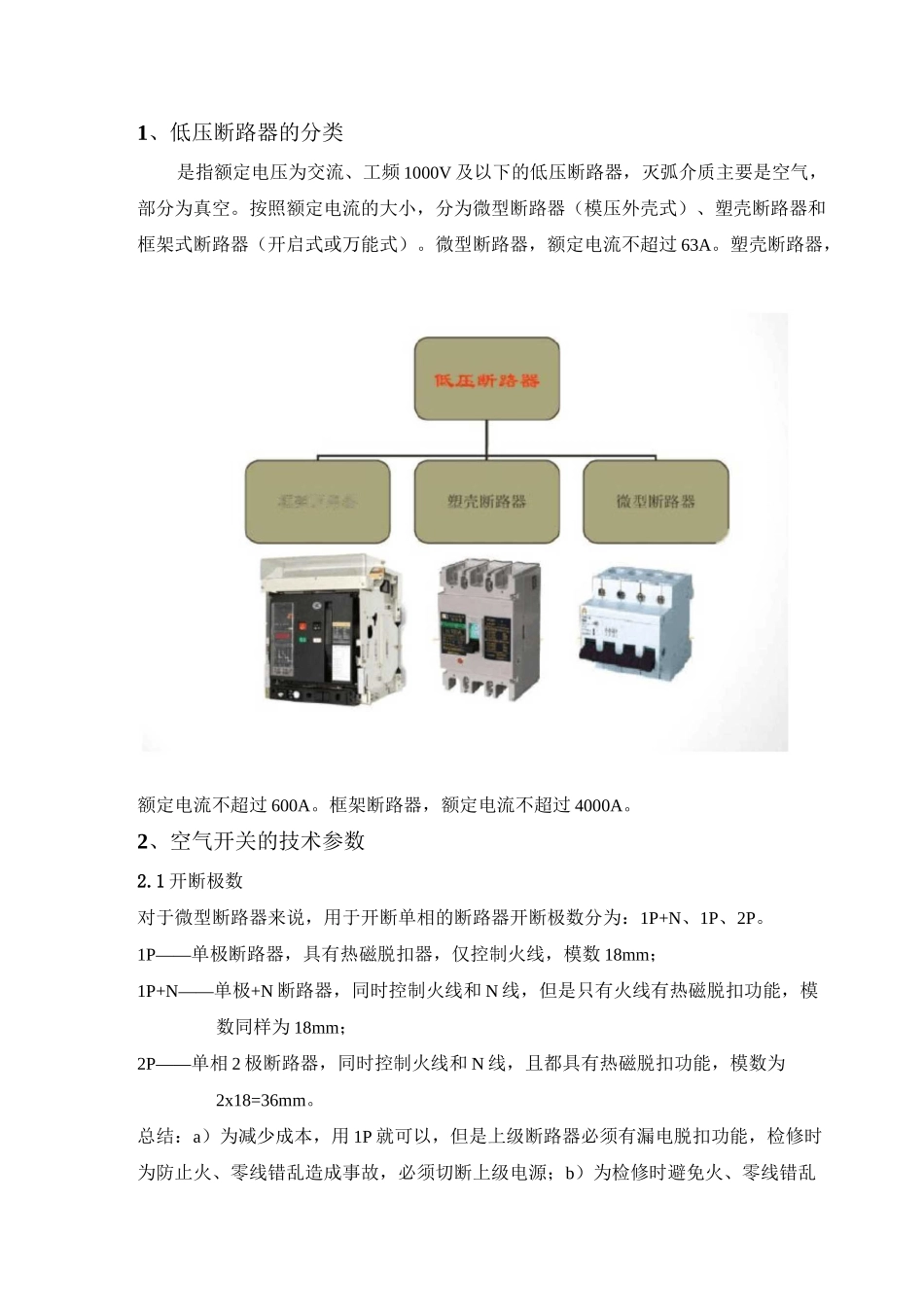

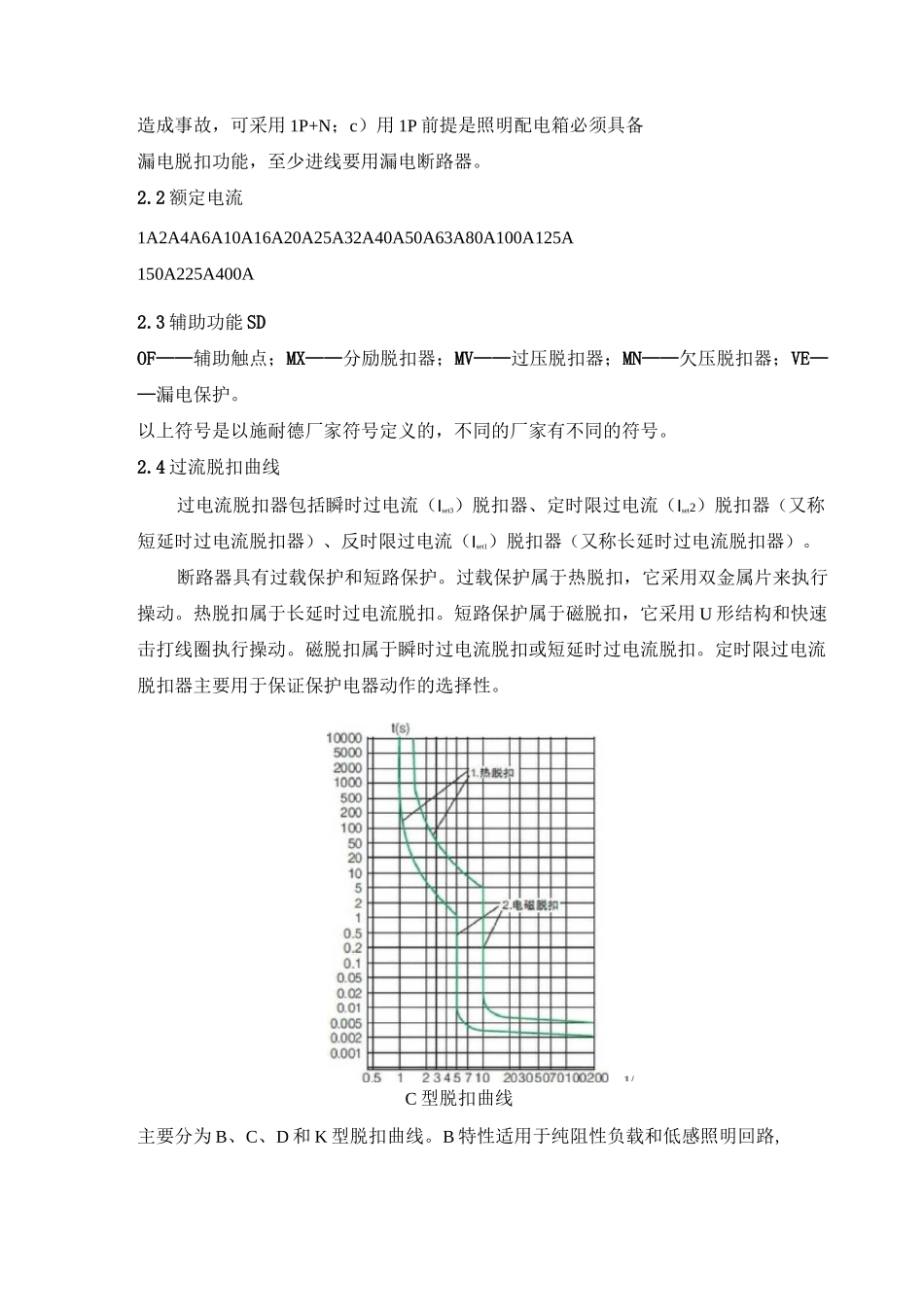

桩架断路器丿真空断路器主要用于中高压（3.6〜40.5kV）范围内。1、低压断路器的分类是指额定电压为交流、工频 1000V 及以下的低压断路器，灭弧介质主要是空气，部分为真空。按照额定电流的大小，分为微型断路器（模压外壳式）、塑壳断路器和框架式断路器（开启式或万能式）。微型断路器，额定电流不超过 63A。塑壳断路器，额定电流不超过 600A。框架断路器，额定电流不超过 4000A。2、空气开关的技术参数2.1 开断极数对于微型断路器来说，用于开断单相的断路器开断极数分为：1P+N、1P、2P。1P——单极断路器，具有热磁脱扣器，仅控制火线，模数 18mm；1P+N——单极+N 断路器，同时控制火线和 N 线，但是只有火线有热磁脱扣功能，模数同样为 18mm；2P——单相 2 极断路器，同时控制火线和 N 线，且都具有热磁脱扣功能，模数为2x18=36mm。总结：a）为减少成本，用 1P 就可以，但是上级断路器必须有漏电脱扣功能，检修时为防止火、零线错乱造成事故，必须切断上级电源；b）为检修时避免火、零线错乱1/造成事故，可采用 1P+N；c）用 1P 前提是照明配电箱必须具备漏电脱扣功能，至少进线要用漏电断路器。2.2 额定电流1A2A4A6A10A16A20A25A32A40A50A63A80A100A125A150A225A400A2.3 辅助功能 SDOF——辅助触点；MX——分励脱扣器；MV——过压脱扣器；MN——欠压脱扣器；VE——漏电保护。以上符号是以施耐德厂家符号定义的，不同的厂家有不同的符号。2.4 过流脱扣曲线过电流脱扣器包括瞬时过电流（Iset3）脱扣器、定时限过电流（Iset2）脱扣器（又称短延时过电流脱扣器）、反时限过电流（Iset1）脱扣器（又称长延时过电流脱扣器）。断路器具有过载保护和短路保护。过载保护属于热脱扣，它采用双金属片来执行操动。热脱扣属于长延时过电流脱扣。短路保护属于磁脱扣，它采用 U 形结构和快速击打线圈执行操动。磁脱扣属于瞬时过电流脱扣或短延时过电流脱扣。定时限过电流脱扣器主要用于保证保护电器动作的选择性。C 型脱扣曲线主要分为 B、C、D 和 K 型脱扣曲线。B 特性适用于纯阻性负载和低感照明回路,此时属于断路器的短路保护。其他曲线也类似。521□—LB 型脱扣曲100CQSD40lh2&00toco0,0020.00-01234571020305070100200磁脱扣电流为（3-5）In；C 特性适用于感性负载和高感照明回路，磁脱扣电流为（5-10）In；D 特性适用于高感负载和较大冲击电流的配电系统，磁脱扣电流为（10-20）In；K 特性适用于电机保护和变压器配...
