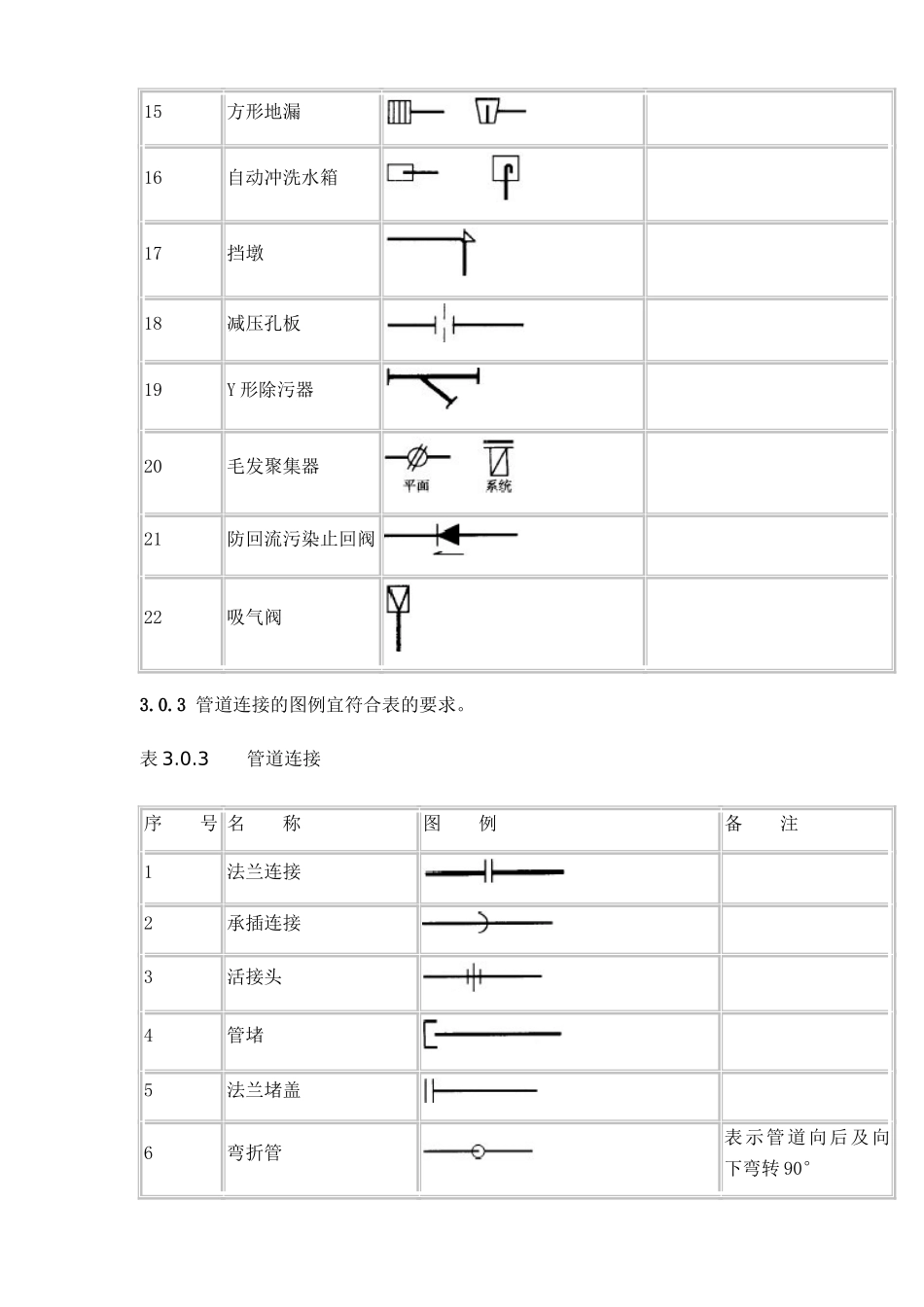

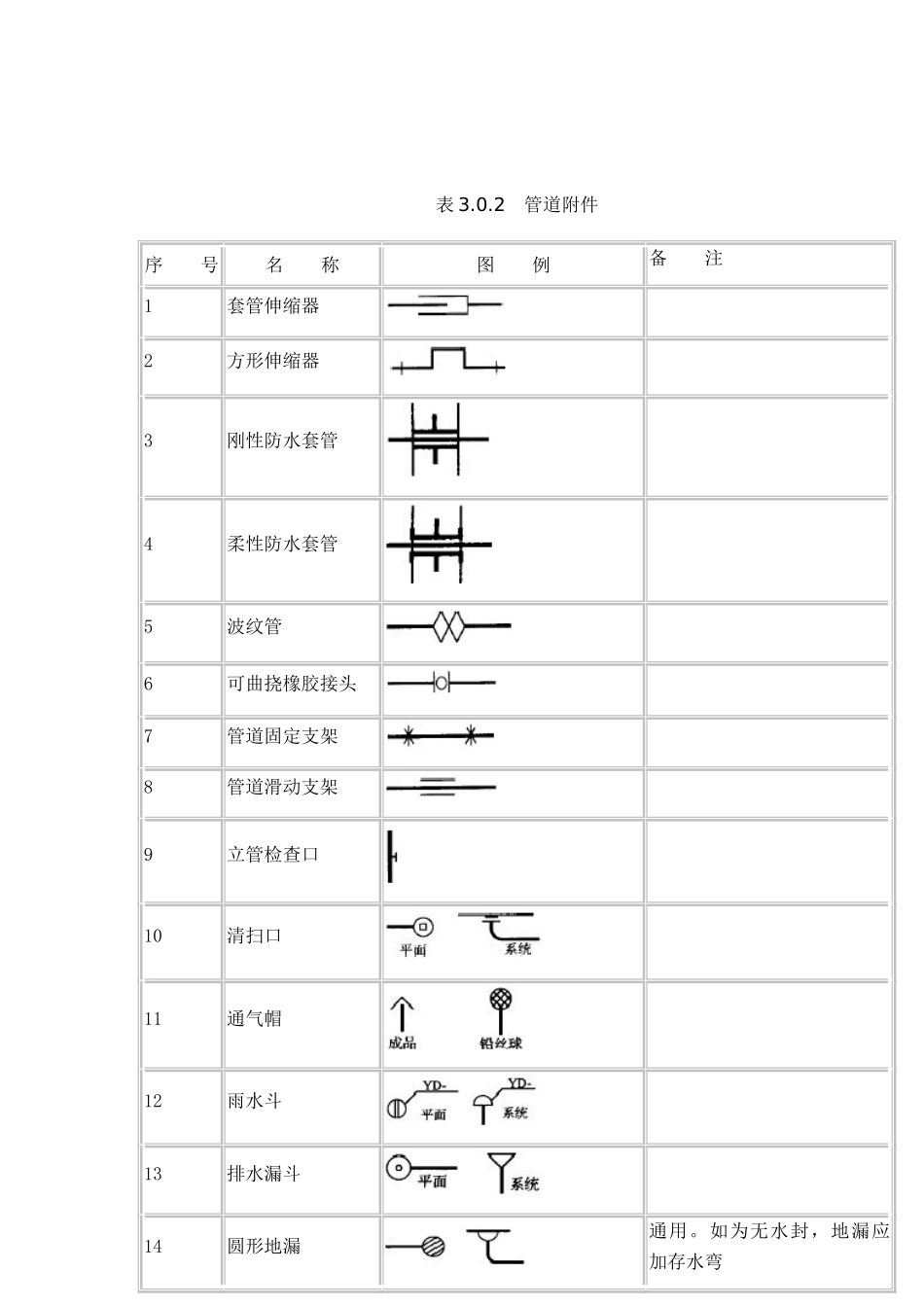

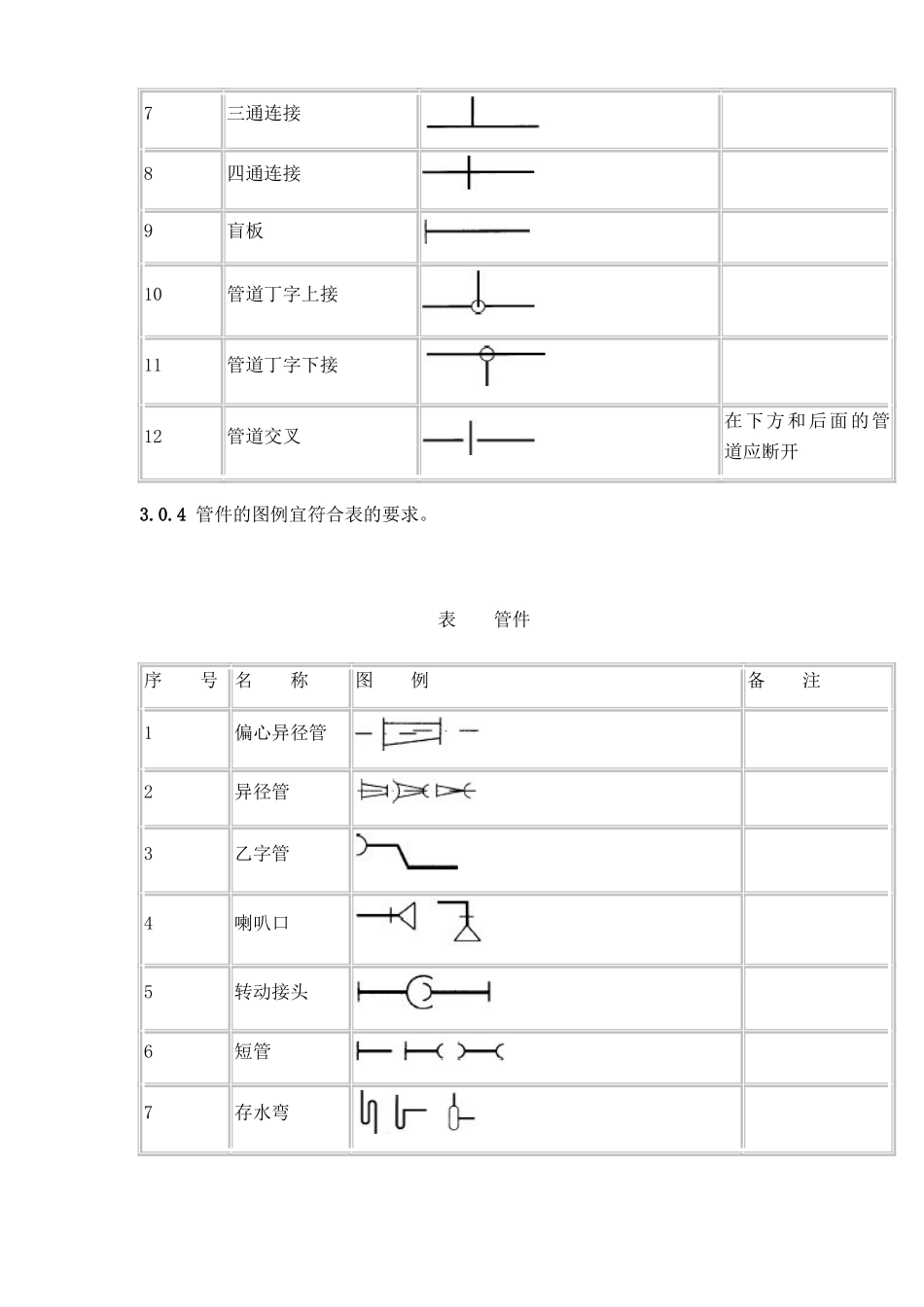

表 3.0.2 管道附件 序 号名 称图 例备 注1套管伸缩器 2方形伸缩器 3刚性防水套管 4柔性防水套管 5波纹管 6可曲挠橡胶接头 7管道固定支架 8管道滑动支架 9立管检查口 10清扫口 11通气帽 12雨水斗 13排水漏斗 14圆形地漏通用。如为无水封，地漏应加存水弯15方形地漏 16自动冲洗水箱 17挡墩 18减压孔板 19Y 形除污器 20毛发聚集器 21防回流污染止回阀 22吸气阀 3.0.3 管道连接的图例宜符合表的要求。表 3.0.3 管道连接 序 号 名 称图 例备 注1法兰连接 2承插连接 3活接头 4管堵 5法兰堵盖 6弯折管表示管道向后及向下弯转 90°7三通连接 8四通连接 9盲板 10管道丁字上接 11管道丁字下接 12管道交叉在下方和后面的管道应断开3.0.4 管件的图例宜符合表的要求。 表 管件 序 号名 称图 例备 注1偏心异径管 2异径管 3乙字管 4喇叭口 5转动接头 6短管 7存水弯 8弯头 9正三通 10斜三通 11正四通 12斜四通 13浴盆排水件 3.0.5 阀门的图例宜符合表的要求。 表 阀门 序 号名 称图 例备 注1闸阀 2角阀 3三通阀 4四通阀 5截止阀 6电动阀 7液动阀 8气动阀 9减压阀左侧为高压端10旋塞阀 11底阀 12球阀 13隔膜阀 14气开隔膜阀 15气闭隔膜阀 16温度调节阀 17压力调节阀 18电磁阀 19止回阀 20消声止回阀 21蝶阀 22弹簧安全阀 23平衡锤安全阀 24自动排气阀 25浮球阀 26延时自闭冲洗阀 27吸水喇叭口 28疏水器 3.0.6 给水配件的图例宜符合表的要求。 表 给水配件 序 号 名 称图 例备 注1放水龙头左侧为平面，右侧为系统2皮带龙头左侧为平面，右侧为系统3洒水(栓)龙头 4化验龙头 5肘式龙头 6脚踏开关 7混合水龙头 8旋转水龙头 9浴盆带喷头混合水龙头 3.0.7 消防设施的图例宜符合表的要求。 表 消防设施 序 号 名 称图 例备 注1消火栓给水管 2自动喷水灭火给水管 3室外消火栓 4室内消火栓(单口)白色为开启面5室内消火栓(双口) 6水泵接合器 7自动喷洒头(开式) 8自动喷洒头(闭式)下喷9自动喷洒头(闭式)上喷10自动喷洒头(闭式)上下喷11侧墙式自动喷洒头 12侧喷式喷洒头 13雨淋灭火给水管 14水幕灭火给水管 15水炮灭火给水管 16干式报警阀 17水炮 18湿式报警阀 19预作用报警阀 20遥控信号阀 21水流指示器 22水力警铃 23雨淋阀 24末端测试阀 25末端测试阀 26推车式灭火器 注：分区管道用加注角标方式表示：如 XH1、XH...
