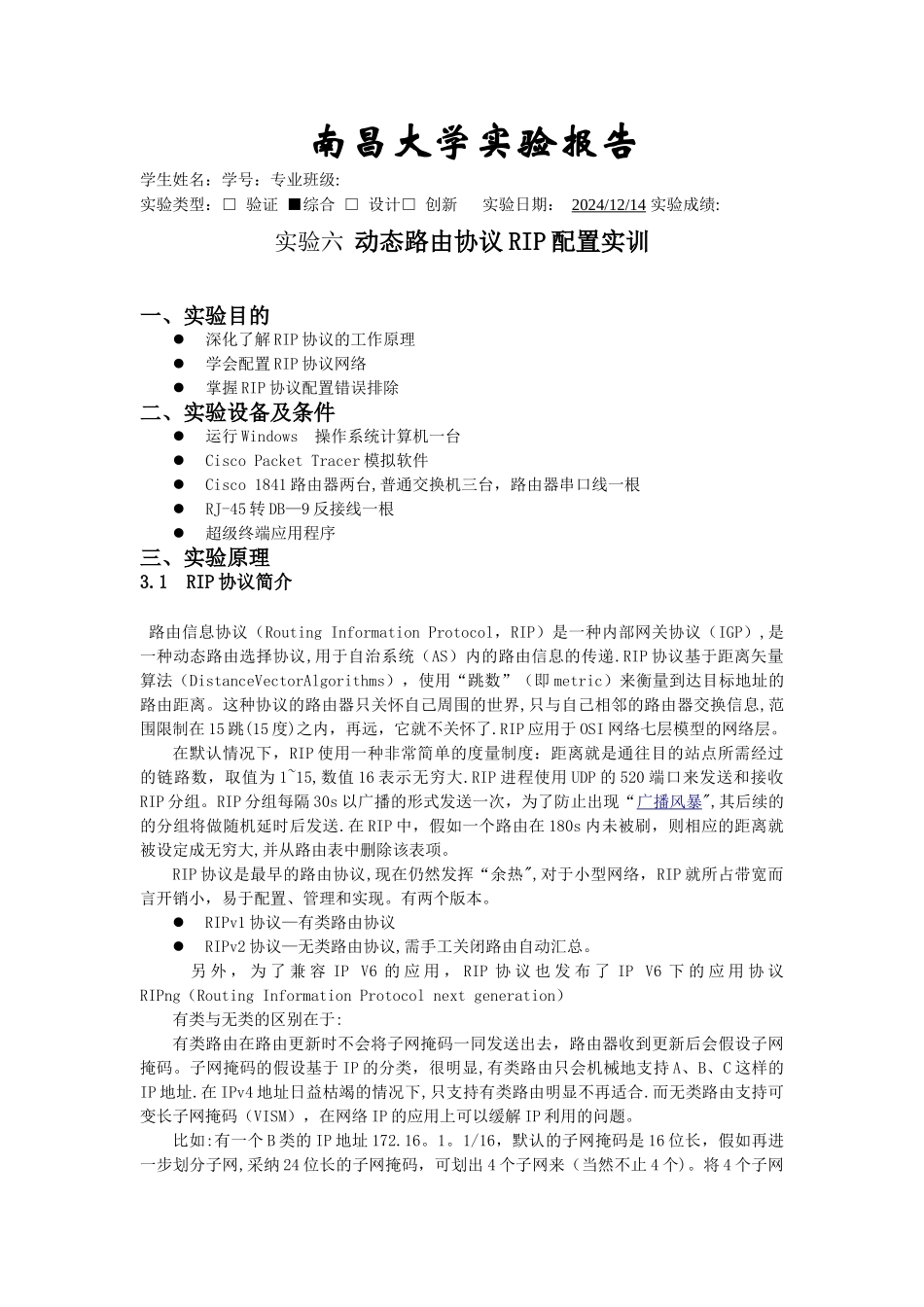

南昌大学实验报告学生姓名：学号：专业班级:实验类型：□ 验证 ■综合 □ 设计□ 创新 实验日期： 2024/12/14 实验成绩:实验六 动态路由协议 RIP 配置实训一、实验目的深化了解 RIP 协议的工作原理学会配置 RIP 协议网络掌握 RIP 协议配置错误排除二、实验设备及条件运行 Windows 操作系统计算机一台Cisco Packet Tracer 模拟软件Cisco 1841 路由器两台,普通交换机三台，路由器串口线一根RJ-45 转 DB—9 反接线一根超级终端应用程序三、实验原理3.1 RIP 协议简介 路由信息协议（Routing Information Protocol，RIP）是一种内部网关协议（IGP）,是一种动态路由选择协议,用于自治系统（AS）内的路由信息的传递.RIP 协议基于距离矢量算法（DistanceVectorAlgorithms），使用“跳数”（即 metric）来衡量到达目标地址的路由距离。这种协议的路由器只关怀自己周围的世界,只与自己相邻的路由器交换信息,范围限制在 15 跳(15 度)之内，再远，它就不关怀了.RIP 应用于 OSI 网络七层模型的网络层。在默认情况下，RIP 使用一种非常简单的度量制度：距离就是通往目的站点所需经过的链路数，取值为 1~15,数值 16 表示无穷大.RIP 进程使用 UDP 的 520 端口来发送和接收RIP 分组。RIP 分组每隔 30s 以广播的形式发送一次，为了防止出现“广播风暴",其后续的的分组将做随机延时后发送.在 RIP 中，假如一个路由在 180s 内未被刷，则相应的距离就被设定成无穷大,并从路由表中删除该表项。RIP 协议是最早的路由协议,现在仍然发挥“余热",对于小型网络，RIP 就所占带宽而言开销小，易于配置、管理和实现。有两个版本。RIPv1 协议—有类路由协议RIPv2 协议—无类路由协议,需手工关闭路由自动汇总。 另 外 ， 为 了 兼 容 IP V6 的 应 用 ， RIP 协 议 也 发 布 了 IP V6 下 的 应 用 协 议RIPng（Routing Information Protocol next generation）有类与无类的区别在于:有类路由在路由更新时不会将子网掩码一同发送出去，路由器收到更新后会假设子网掩码。子网掩码的假设基于 IP 的分类，很明显,有类路由只会机械地支持 A、B、C 这样的IP 地址.在 IPv4 地址日益枯竭的情况下,只支持有类路由明显不再适合.而无类路由支持可变长子网掩码（VISM），在网络 IP 的应用上可以缓解 IP 利用的问题。比如:有一个 B 类的 IP 地址 172.16。1。1...
