工程测量教材

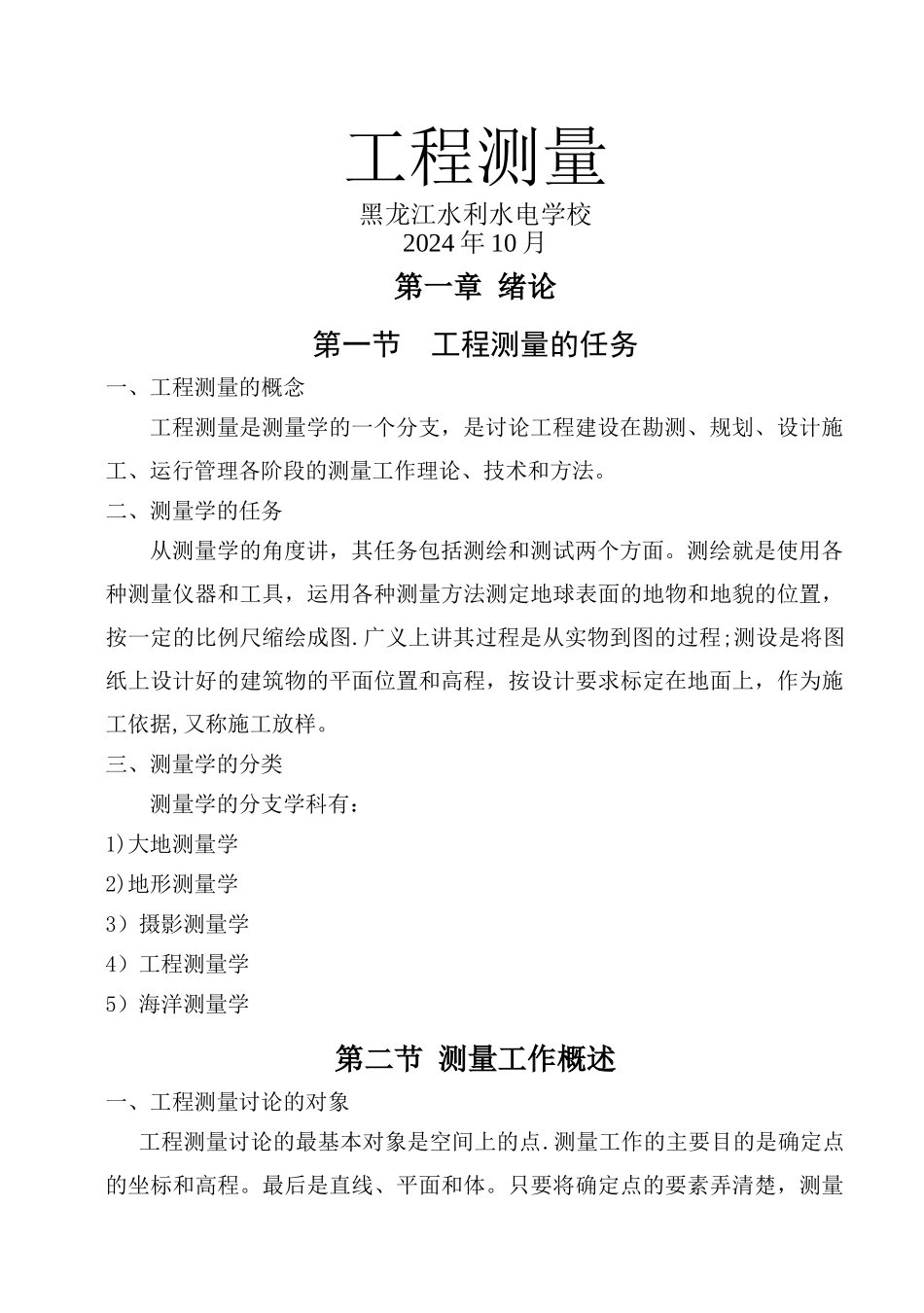

工程测量教材_第1页
1/147

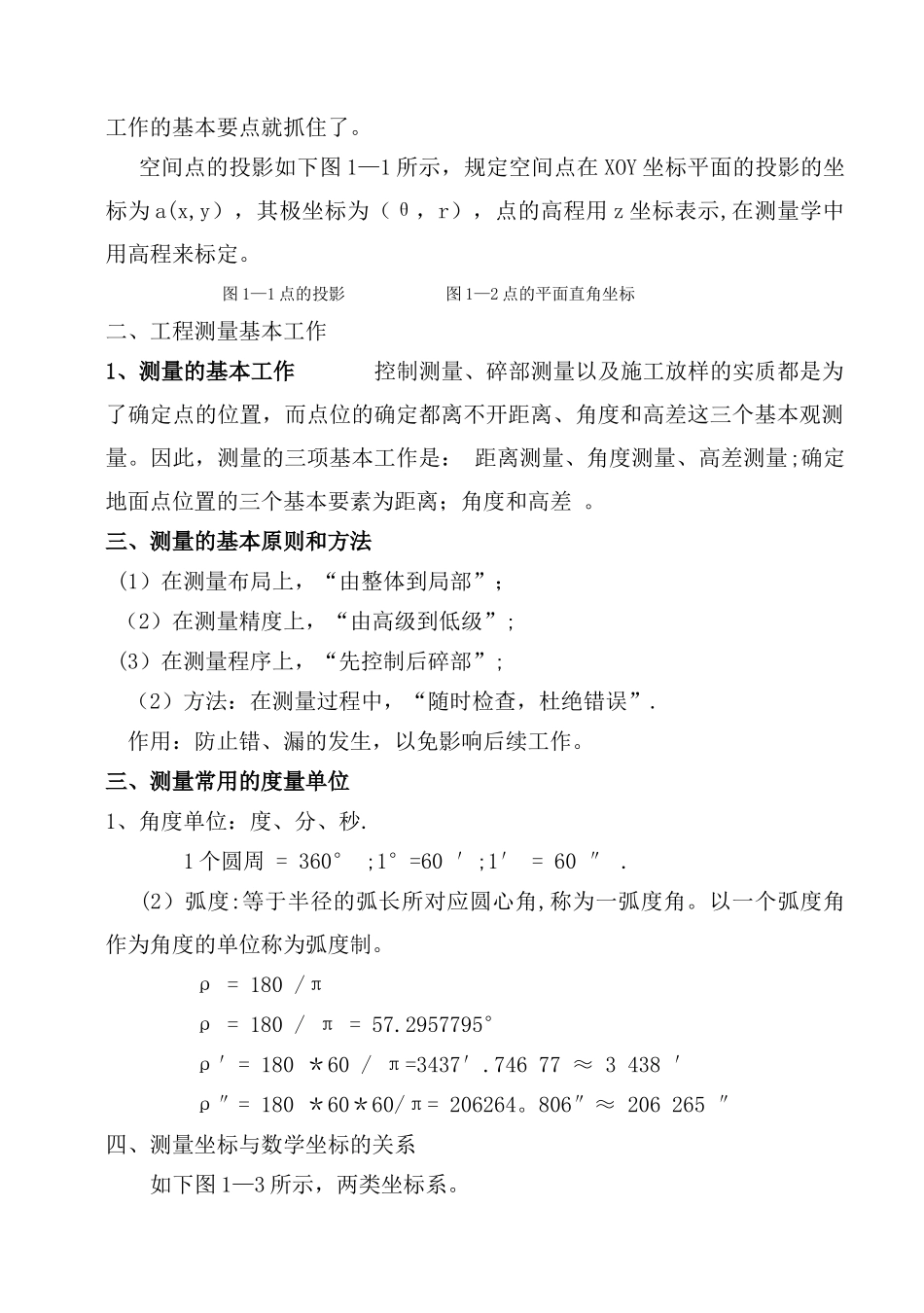

工程测量教材_第2页
2/147

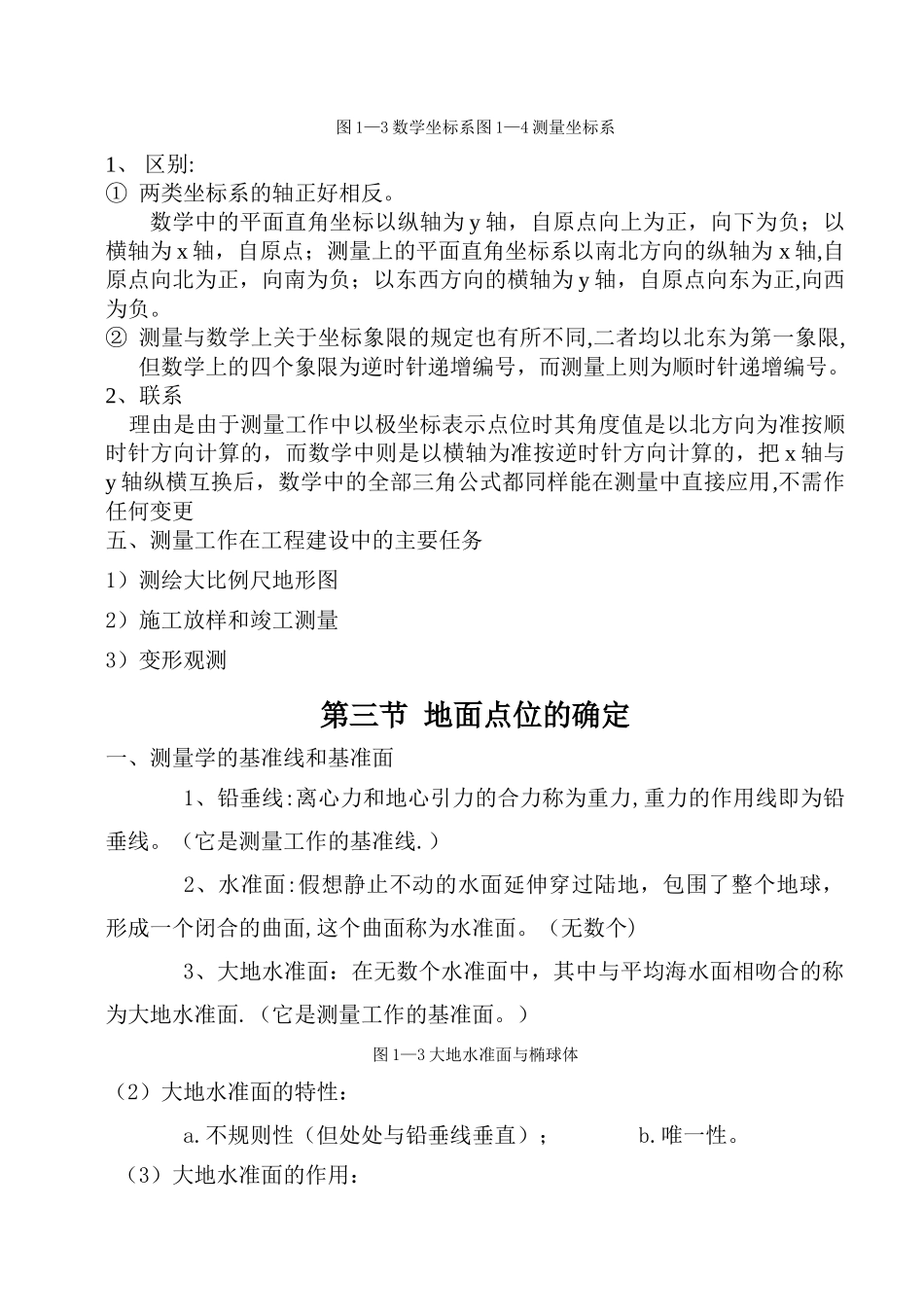

工程测量教材_第3页
3/147
工程测量黑龙江水利水电学校2024 年 10 月第一章 绪论第一节 工程测量的任务一、工程测量的概念工程测量是测量学的一个分支,是讨论工程建设在勘测、规划、设计施工、运行管理各阶段的测量工作理论、技术和方法。二、测量学的任务从测量学的角度讲,其任务包括测绘和测试两个方面。测绘就是使用各种测量仪器和工具,运用各种测量方法测定地球表面的地物和地貌的位置,按一定的比例尺缩绘成图.广义上讲其过程是从实物到图的过程;测设是将图纸上设计好的建筑物的平面位置和高程,按设计要求标定在地面上,作为施工依据,又称施工放样。三、测量学的分类测量学的分支学科有:1)大地测量学2)地形测量学3)摄影测量学4)工程测量学5)海洋测量学第二节 测量工作概述一、工程测量讨论的对象工程测量讨论的最基本对象是空间上的点.测量工作的主要目的是确定点的坐标和高程。最后是直线、平面和体。只要将确定点的要素弄清楚,测量工作的基本要点就抓住了。空间点的投影如下图 1—1 所示,规定空间点在 XOY 坐标平面的投影的坐标为 a(x,y),其极坐标为(θ,r),点的高程用 z 坐标表示,在测量学中用高程来标定。图 1—1 点的投影 图 1—2 点的平面直角坐标二、工程测量基本工作1、测量的基本工作 控制测量、碎部测量以及施工放样的实质都是为了确定点的位置,而点位的确定都离不开距离、角度和高差这三个基本观测量。因此,测量的三项基本工作是: 距离测量、角度测量、高差测量;确定地面点位置的三个基本要素为距离;角度和高差 。三、测量的基本原则和方法(1)在测量布局上,“由整体到局部”; (2)在测量精度上,“由高级到低级”; (3)在测量程序上,“先控制后碎部”;(2)方法:在测量过程中,“随时检查,杜绝错误”.作用:防止错、漏的发生,以免影响后续工作。三、测量常用的度量单位1、角度单位:度、分、秒. 1 个圆周 = 360° ;1°=60 ′;1′ = 60 ″ . (2)弧度:等于半径的弧长所对应圆心角,称为一弧度角。以一个弧度角作为角度的单位称为弧度制。 ρ = 180 /π ρ = 180 / π = 57.2957795° ρ′= 180 *60 / π=3437′.746 77 ≈ 3 438 ′ ρ″= 180 *60*60/π= 206264。806″≈ 206 265 ″四、测量坐标与数学坐标的关系如下图 1—3 所示,两类坐标系。图 1—3 数学坐标系图 1—4 测量坐标系1、 区别:① 两类坐标系的轴正好相反。数学中的平面直角坐标以纵轴为...
