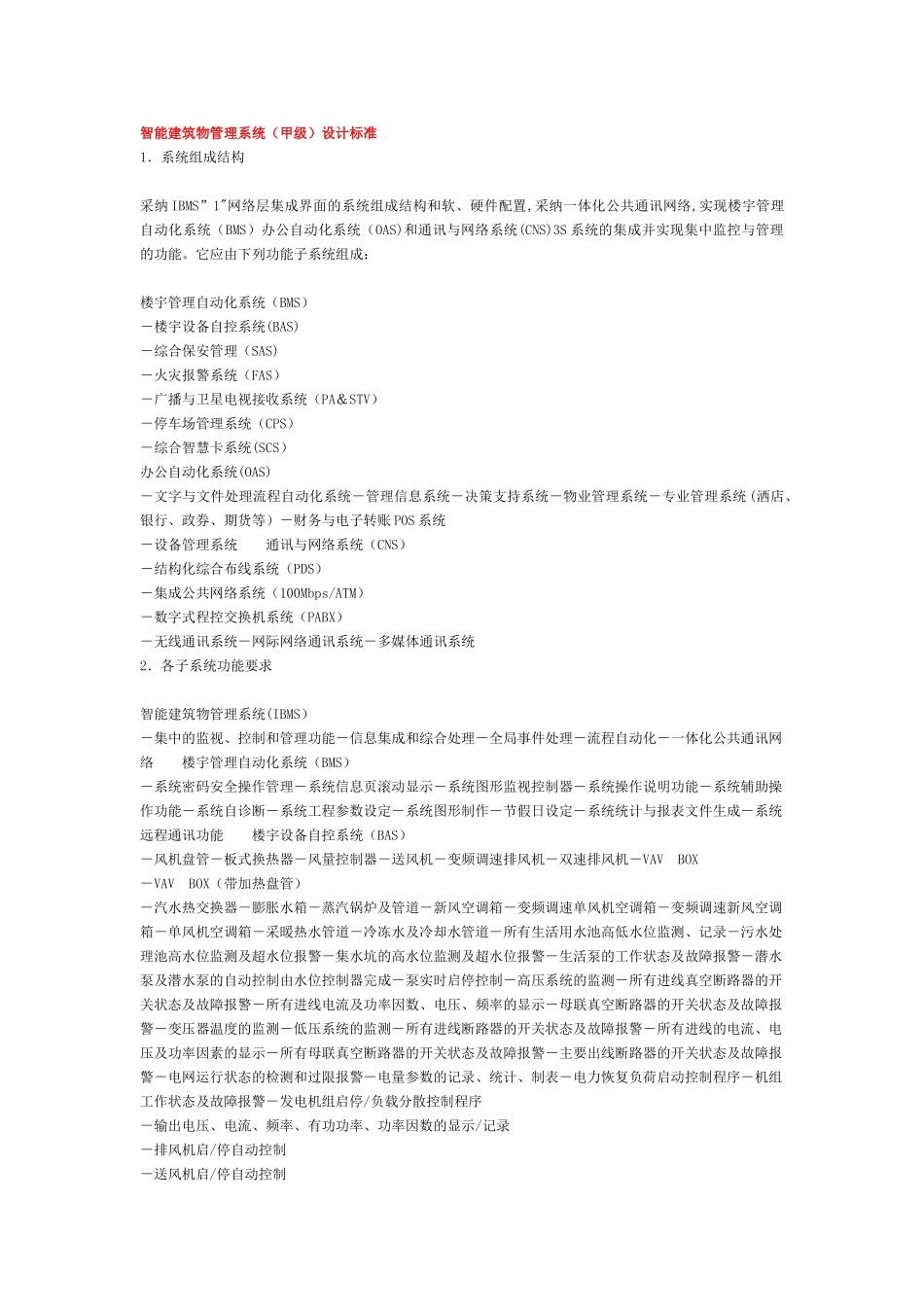

智能建筑物管理系统(甲级)设计标准1.系统组成结构采纳 IBMS”1"网络层集成界面的系统组成结构和软、硬件配置,采纳一体化公共通讯网络,实现楼宇管理自动化系统(BMS)办公自动化系统(OAS)和通讯与网络系统(CNS)3S 系统的集成并实现集中监控与管理的功能。它应由下列功能子系统组成:楼宇管理自动化系统(BMS)-楼宇设备自控系统(BAS)-综合保安管理(SAS)-火灾报警系统(FAS)-广播与卫星电视接收系统(PA&STV)-停车场管理系统(CPS)-综合智慧卡系统(SCS) 办公自动化系统(OAS)-文字与文件处理流程自动化系统-管理信息系统-决策支持系统-物业管理系统-专业管理系统 (洒店、银行、政券、期货等)-财务与电子转账 POS 系统-设备管理系统 通讯与网络系统(CNS)-结构化综合布线系统(PDS)-集成公共网络系统(100Mbps/ATM)-数字式程控交换机系统(PABX)-无线通讯系统-网际网络通讯系统-多媒体通讯系统 2.各子系统功能要求智能建筑物管理系统(IBMS)-集中的监视、控制和管理功能-信息集成和综合处理-全局事件处理-流程自动化-一体化公共通讯网络 楼宇管理自动化系统(BMS)-系统密码安全操作管理-系统信息页滚动显示-系统图形监视控制器-系统操作说明功能-系统辅助操作功能-系统自诊断-系统工程参数设定-系统图形制作-节假日设定-系统统计与报表文件生成-系统远程通讯功能 楼宇设备自控系统(BAS)-风机盘管-板式换热器-风量控制器-送风机-变频调速排风机-双速排风机-VAV BOX-VAV BOX(带加热盘管)-汽水热交换器-膨胀水箱-蒸汽锅炉及管道-新风空调箱-变频调速单风机空调箱-变频调速新风空调箱-单风机空调箱-采暖热水管道-冷冻水及冷却水管道-所有生活用水池高低水位监测、记录-污水处理池高水位监测及超水位报警-集水坑的高水位监测及超水位报警-生活泵的工作状态及故障报警-潜水泵及潜水泵的自动控制由水位控制器完成-泵实时启停控制-高压系统的监测-所有进线真空断路器的开关状态及故障报警-所有进线电流及功率因数、电压、频率的显示-母联真空断路器的开关状态及故障报警-变压器温度的监测-低压系统的监测-所有进线断路器的开关状态及故障报警-所有进线的电流、电压及功率因素的显示-所有母联真空断路器的开关状态及故障报警-主要出线断路器的开关状态及故障报警-电网运行状态的检测和过限报警-电量参数的记录、统计、制表-电力恢复负荷启动控制程序...
