水电安装工程识图算量例题VIP专享

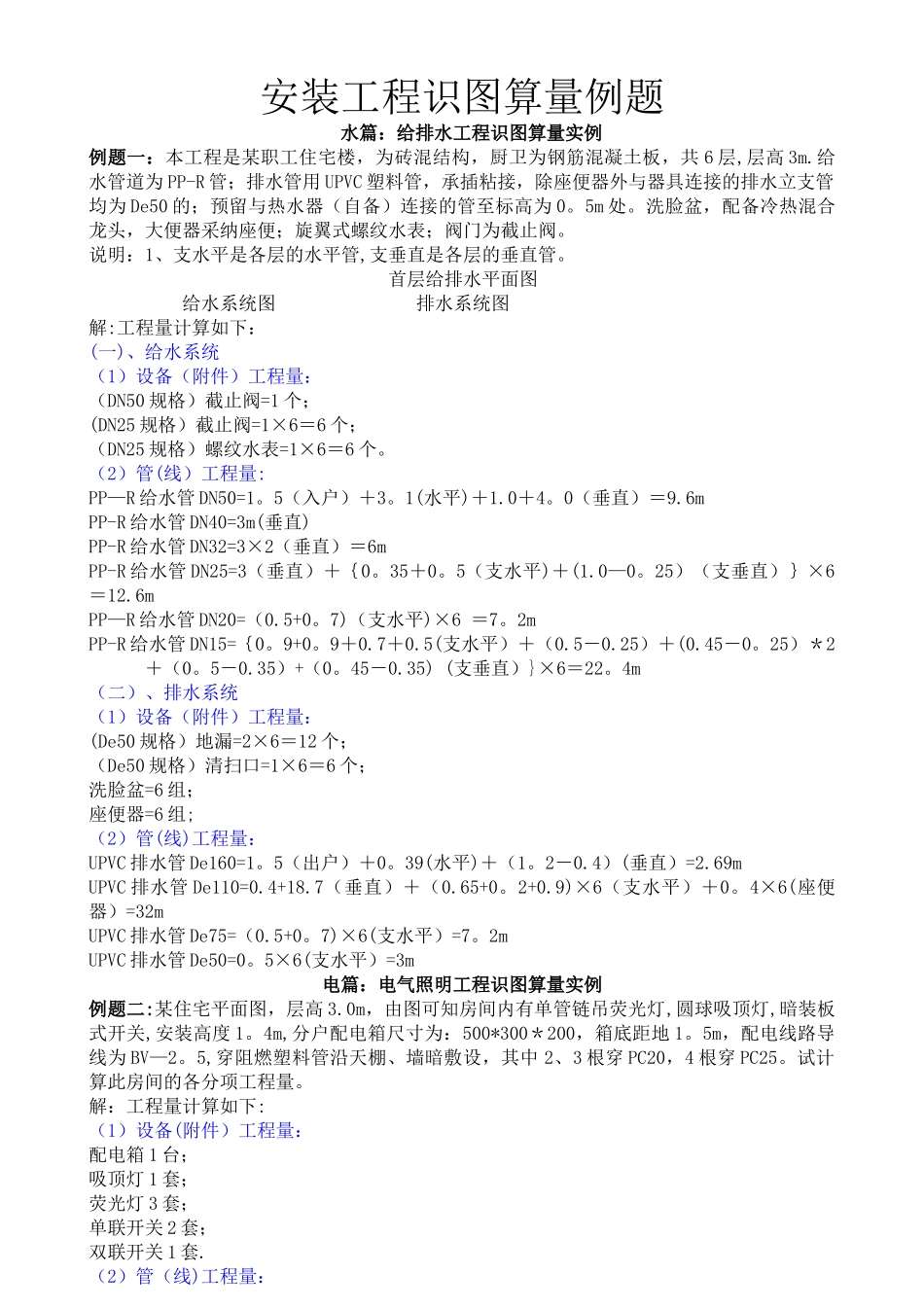

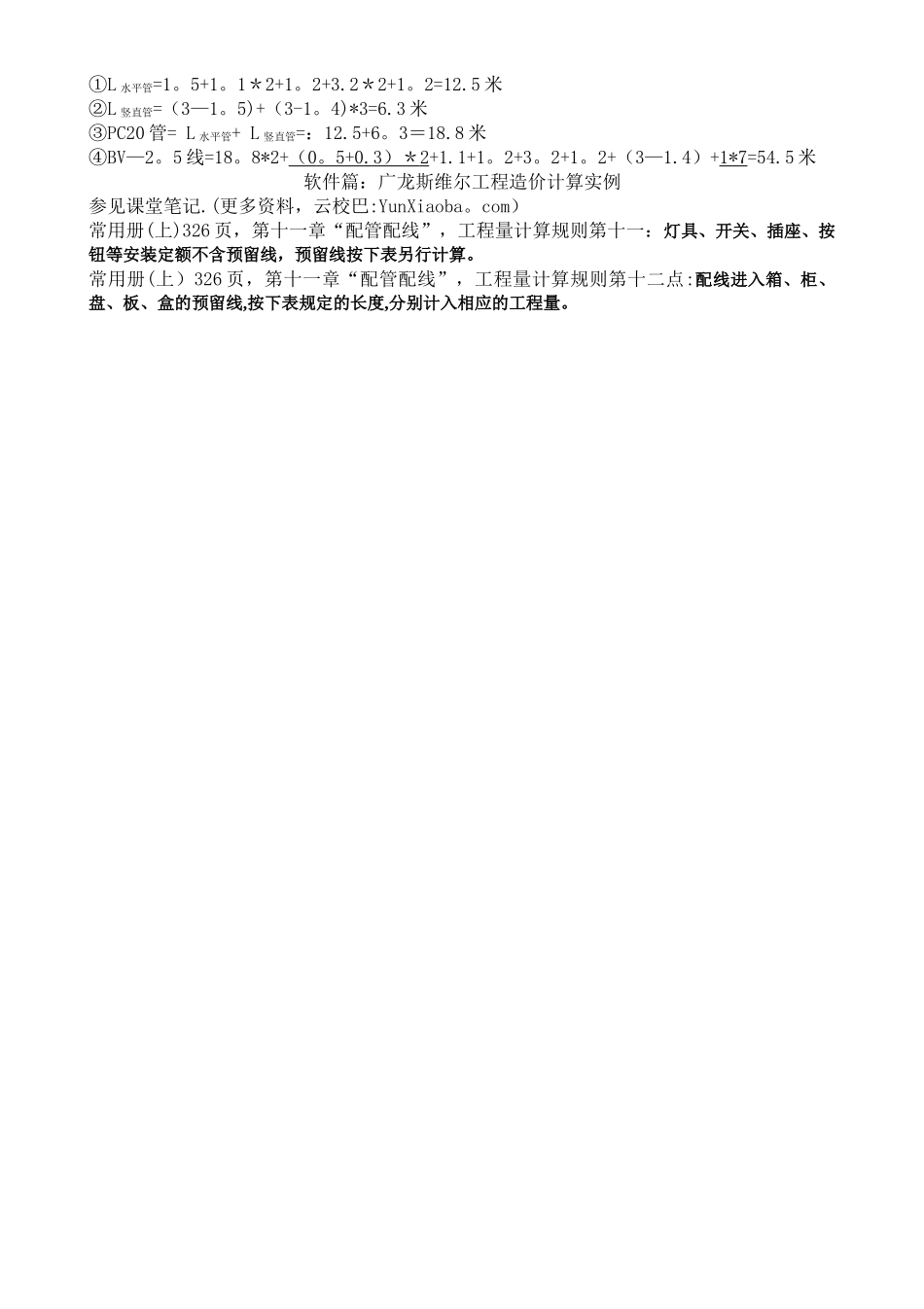

安装工程识图算量例题水篇：给排水工程识图算量实例例题一：本工程是某职工住宅楼，为砖混结构，厨卫为钢筋混凝土板，共 6 层,层高 3m.给水管道为 PP-R 管；排水管用 UPVC 塑料管，承插粘接，除座便器外与器具连接的排水立支管均为 De50 的；预留与热水器（自备）连接的管至标高为 0。5m 处。洗脸盆，配备冷热混合龙头，大便器采纳座便；旋翼式螺纹水表；阀门为截止阀。说明：1、支水平是各层的水平管,支垂直是各层的垂直管。首层给排水平面图给水系统图 排水系统图解:工程量计算如下：(一)、给水系统（1）设备（附件）工程量：（DN50 规格）截止阀=1 个；(DN25 规格）截止阀=1×6＝6 个；（DN25 规格）螺纹水表=1×6＝6 个。（2）管(线）工程量:PP—R 给水管 DN50=1。5（入户）＋3。1(水平)＋1.0＋4。0（垂直）＝9.6mPP-R 给水管 DN40=3m(垂直)PP-R 给水管 DN32=3×2（垂直）＝6mPP-R 给水管 DN25=3（垂直）＋｛0。35＋0。5（支水平)＋(1.0—0。25）（支垂直）｝×6＝12.6mPP—R 给水管 DN20=（0.5+0。7)（支水平)×6 ＝7。2mPP-R 给水管 DN15=｛0。9+0。9＋0.7＋0.5(支水平）＋（0.5－0.25）＋(0.45－0。25）＊2＋（0。5－0.35）+（0。45－0.35) (支垂直）}×6＝22。4m（二）、排水系统（1）设备（附件）工程量：(De50 规格）地漏=2×6＝12 个；（De50 规格）清扫口=1×6＝6 个；洗脸盆=6 组；座便器=6 组;（2）管(线)工程量：UPVC 排水管 De160=1。5（出户）＋0。39(水平)＋（1。2－0.4）(垂直）=2.69mUPVC 排水管 De110=0.4+18.7（垂直）＋（0.65+0。2+0.9)×6（支水平）＋0。4×6(座便器）=32mUPVC 排水管 De75=（0.5+0。7)×6(支水平）=7。2mUPVC 排水管 De50=0。5×6(支水平）=3m电篇：电气照明工程识图算量实例例题二:某住宅平面图，层高 3.0m，由图可知房间内有单管链吊荧光灯,圆球吸顶灯,暗装板式开关,安装高度 1。4m,分户配电箱尺寸为：500*300＊200，箱底距地 1。5m，配电线路导线为 BV—2。5,穿阻燃塑料管沿天棚、墙暗敷设，其中 2、3 根穿 PC20，4 根穿 PC25。试计算此房间的各分项工程量。解：工程量计算如下:（1）设备(附件）工程量：配电箱 1 台；吸顶灯 1 套；荧光灯 3 套；单联开关 2 套；双联开关 1 套.（2）管（线)工程量：①L 水平管=1。5+1。1＊2+1。2+3.2＊2+1。2=12.5 米②L 竖直管=（3—1。5)+（3-1。4)*3=6.3 米③PC20 管= L 水平管+ L 竖...
