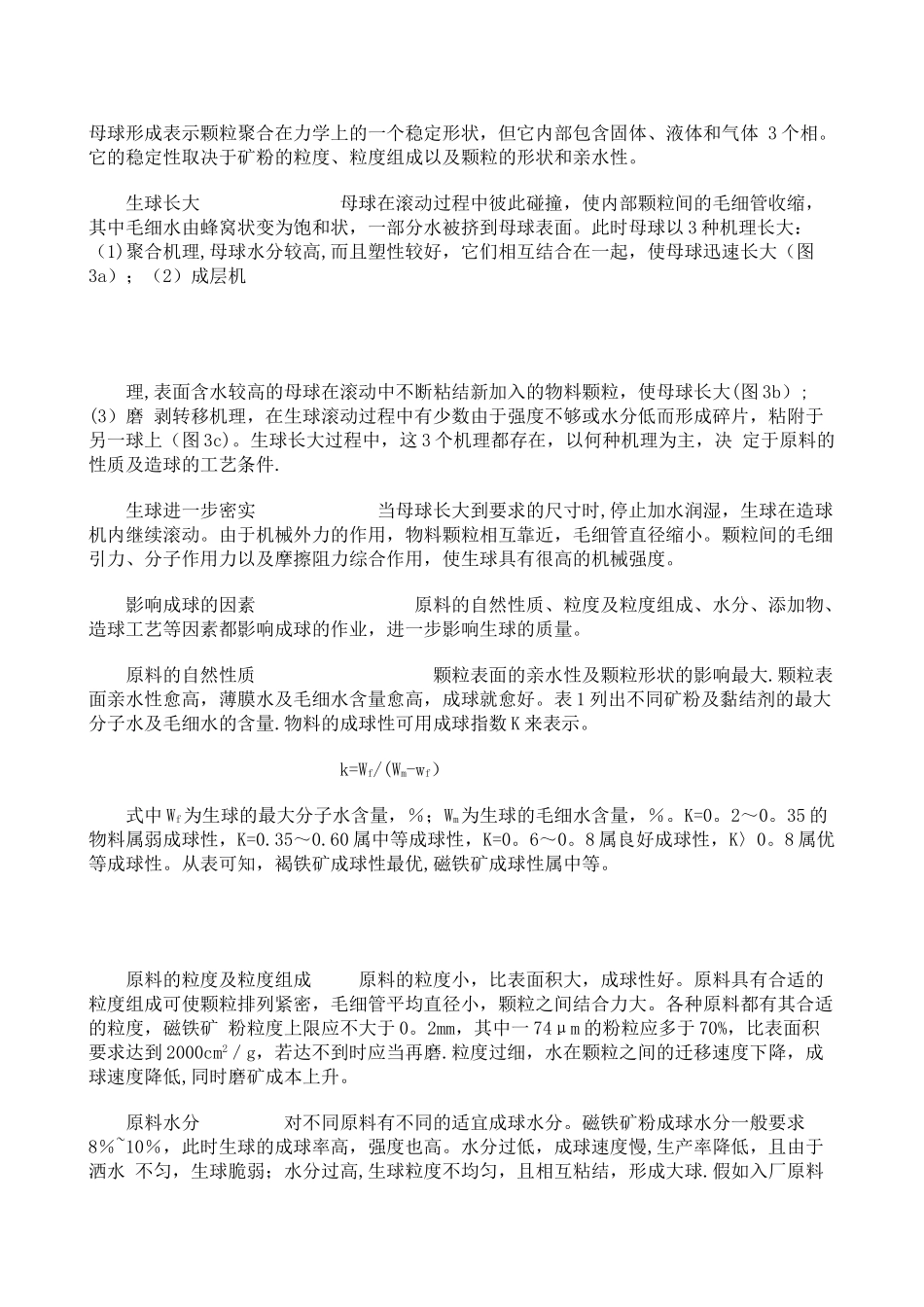

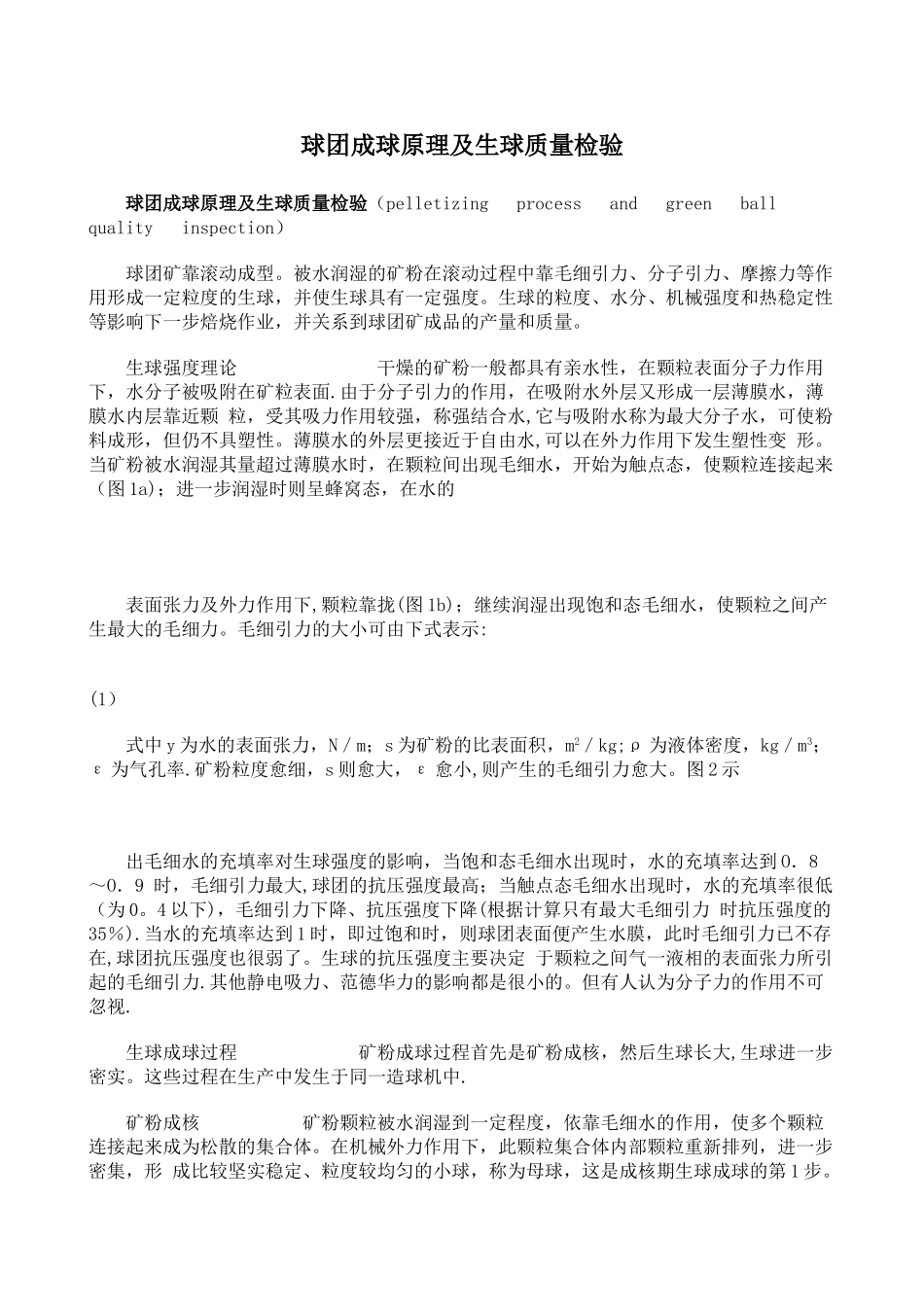

球团成球原理及生球质量检验球团成球原理及生球质量检验（pelletizing process and green ball quality inspection）球团矿靠滚动成型。被水润湿的矿粉在滚动过程中靠毛细引力、分子引力、摩擦力等作用形成一定粒度的生球，并使生球具有一定强度。生球的粒度、水分、机械强度和热稳定性等影响下一步焙烧作业，并关系到球团矿成品的产量和质量。生球强度理论 干燥的矿粉一般都具有亲水性，在颗粒表面分子力作用下，水分子被吸附在矿粒表面.由于分子引力的作用，在吸附水外层又形成一层薄膜水，薄膜水内层靠近颗 粒，受其吸力作用较强，称强结合水,它与吸附水称为最大分子水，可使粉料成形，但仍不具塑性。薄膜水的外层更接近于自由水,可以在外力作用下发生塑性变 形。当矿粉被水润湿其量超过薄膜水时，在颗粒间出现毛细水，开始为触点态，使颗粒连接起来（图 1a)；进一步润湿时则呈蜂窝态，在水的 表面张力及外力作用下,颗粒靠拢(图 1b)；继续润湿出现饱和态毛细水，使颗粒之间产生最大的毛细力。毛细引力的大小可由下式表示: (1）式中 y 为水的表面张力，N／m；s 为矿粉的比表面积，m2／kg;ρ 为液体密度，kg／m3；ε 为气孔率.矿粉粒度愈细，s 则愈大，ε 愈小,则产生的毛细引力愈大。图 2 示 出毛细水的充填率对生球强度的影响，当饱和态毛细水出现时，水的充填率达到 O．8～O．9 时，毛细引力最大,球团的抗压强度最高；当触点态毛细水出现时，水的充填率很低（为 0。4 以下)，毛细引力下降、抗压强度下降(根据计算只有最大毛细引力 时抗压强度的35％).当水的充填率达到 1 时，即过饱和时，则球团表面便产生水膜，此时毛细引力已不存在,球团抗压强度也很弱了。生球的抗压强度主要决定 于颗粒之间气一液相的表面张力所引起的毛细引力.其他静电吸力、范德华力的影响都是很小的。但有人认为分子力的作用不可忽视.生球成球过程 矿粉成球过程首先是矿粉成核，然后生球长大,生球进一步密实。这些过程在生产中发生于同一造球机中.矿粉成核 矿粉颗粒被水润湿到一定程度，依靠毛细水的作用，使多个颗粒连接起来成为松散的集合体。在机械外力作用下，此颗粒集合体内部颗粒重新排列，进一步密集，形 成比较坚实稳定、粒度较均匀的小球，称为母球，这是成核期生球成球的第 1 步。母球形成表示颗粒聚合在力学上的一个稳定形状，但它内部包含固体、液体和气体 3 个相。它的稳定性取决于矿粉的粒度、粒度组成以及颗粒的形...
