电力系统中谐波源

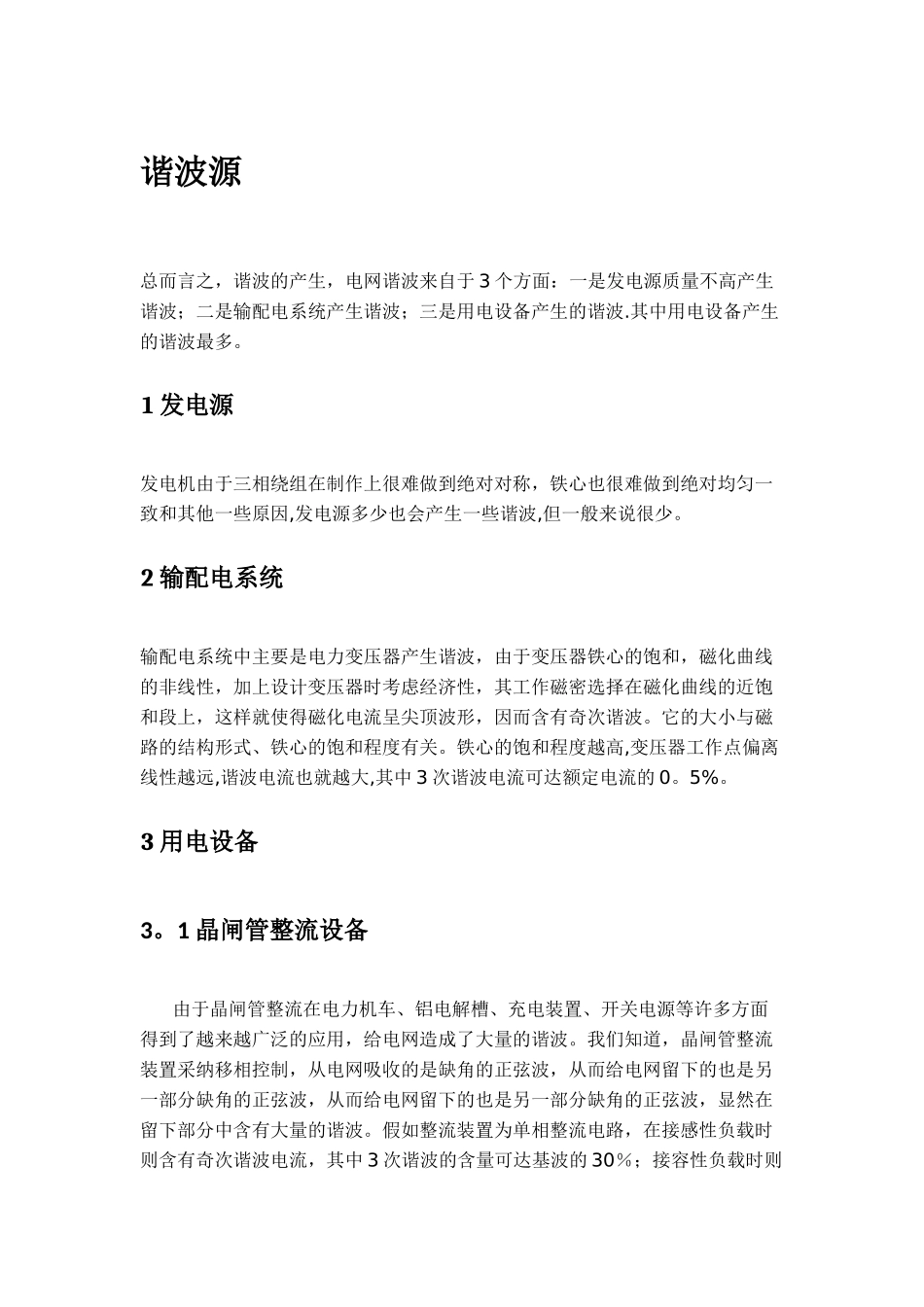

电力系统中谐波源_第1页
1/2

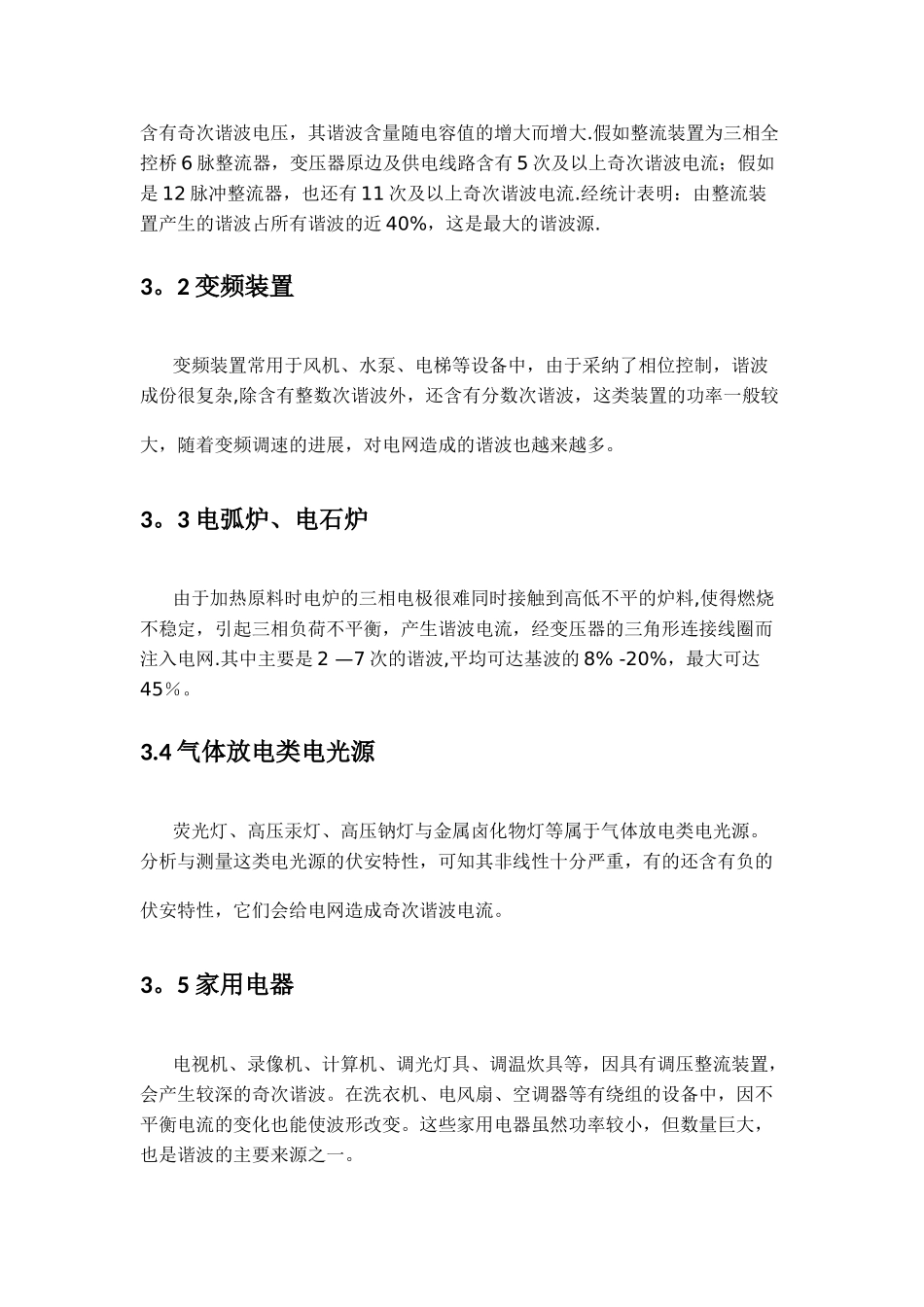

电力系统中谐波源_第2页
2/2
谐波源总而言之,谐波的产生,电网谐波来自于 3 个方面:一是发电源质量不高产生谐波;二是输配电系统产生谐波;三是用电设备产生的谐波.其中用电设备产生的谐波最多。1 发电源发电机由于三相绕组在制作上很难做到绝对对称,铁心也很难做到绝对均匀一致和其他一些原因,发电源多少也会产生一些谐波,但一般来说很少。2 输配电系统输配电系统中主要是电力变压器产生谐波,由于变压器铁心的饱和,磁化曲线的非线性,加上设计变压器时考虑经济性,其工作磁密选择在磁化曲线的近饱和段上,这样就使得磁化电流呈尖顶波形,因而含有奇次谐波。它的大小与磁路的结构形式、铁心的饱和程度有关。铁心的饱和程度越高,变压器工作点偏离线性越远,谐波电流也就越大,其中 3 次谐波电流可达额定电流的 0。5%。3 用电设备3。1 晶闸管整流设备由于晶闸管整流在电力机车、铝电解槽、充电装置、开关电源等许多方面得到了越来越广泛的应用,给电网造成了大量的谐波。我们知道,晶闸管整流装置采纳移相控制,从电网吸收的是缺角的正弦波,从而给电网留下的也是另一部分缺角的正弦波,从而给电网留下的也是另一部分缺角的正弦波,显然在留下部分中含有大量的谐波。假如整流装置为单相整流电路,在接感性负载时则含有奇次谐波电流,其中 3 次谐波的含量可达基波的 30%;接容性负载时则含有奇次谐波电压,其谐波含量随电容值的增大而增大.假如整流装置为三相全控桥 6 脉整流器,变压器原边及供电线路含有 5 次及以上奇次谐波电流;假如是 12 脉冲整流器,也还有 11 次及以上奇次谐波电流.经统计表明:由整流装置产生的谐波占所有谐波的近 40%,这是最大的谐波源.3。2 变频装置变频装置常用于风机、水泵、电梯等设备中,由于采纳了相位控制,谐波成份很复杂,除含有整数次谐波外,还含有分数次谐波,这类装置的功率一般较大,随着变频调速的进展,对电网造成的谐波也越来越多。 3。3 电弧炉、电石炉由于加热原料时电炉的三相电极很难同时接触到高低不平的炉料,使得燃烧不稳定,引起三相负荷不平衡,产生谐波电流,经变压器的三角形连接线圈而注入电网.其中主要是 2 —7 次的谐波,平均可达基波的 8% -20%,最大可达45%。3.4 气体放电类电光源荧光灯、高压汞灯、高压钠灯与金属卤化物灯等属于气体放电类电光源。分析与测量这类电光源的伏安特性,可知其非线性十分严重,有的还含有负的伏安特性,它们会给电网造成奇次谐波电流。 3。5 家用电器...
