电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

砂浆凝结时间试验作业指导书---B-

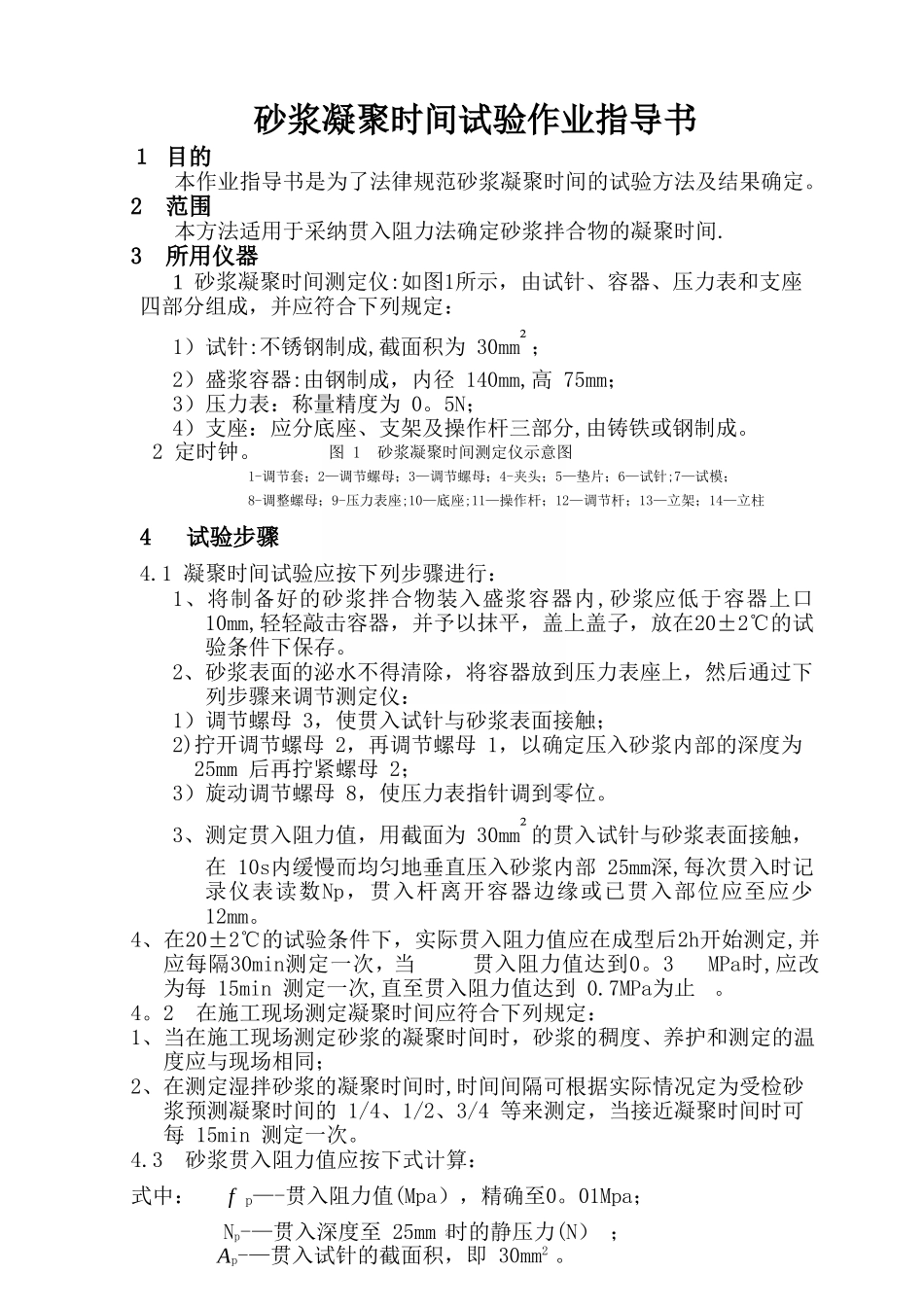

砂浆凝结时间试验作业指导书---B-_第1页
1/3
砂浆凝结时间试验作业指导书---B-_第2页
2/3
砂浆凝结时间试验作业指导书---B-_第3页
3/3
2砂浆凝聚时间试验作业指导书1 目的 本作业指导书是为了法律规范砂浆凝聚时间的试验方法及结果确定。2 范围 本方法适用于采纳贯入阻力法确定砂浆拌合物的凝聚时间.3 所用仪器1 砂浆凝聚时间测定仪:如图1所示,由试针、容器、压力表和支座四部分组成,并应符合下列规定:1)试针:不锈钢制成,截面积为 30mm²;2)盛浆容器:由钢制成,内径 140mm,高 75mm;3)压力表:称量精度为 0。5N;4)支座:应分底座、支架及操作杆三部分,由铸铁或钢制成。2 定时钟。图 1 砂浆凝聚时间测定仪示意图1-调节套;2—调节螺母;3—调节螺母;4-夹头;5—垫片;6—试针;7—试模;8-调整螺母;9-压力表座;10—底座;11—操作杆;12—调节杆;13—立架;14—立柱4 试验步骤4.1 凝聚时间试验应按下列步骤进行:1、将制备好的砂浆拌合物装入盛浆容器内,砂浆应低于容器上口 10mm,轻轻敲击容器,并予以抹平,盖上盖子,放在20±2℃的试验条件下保存。2、砂浆表面的泌水不得清除,将容器放到压力表座上,然后通过下列步骤来调节测定仪:1)调节螺母 3,使贯入试针与砂浆表面接触;2)拧开调节螺母 2,再调节螺母 1,以确定压入砂浆内部的深度为 25mm 后再拧紧螺母 2;3)旋动调节螺母 8,使压力表指针调到零位。3、测定贯入阻力值,用截面为 30mm²的贯入试针与砂浆表面接触,在 10s内缓慢而均匀地垂直压入砂浆内部 25mm深,每次贯入时记录仪表读数Np,贯入杆离开容器边缘或已贯入部位应至应少12mm。4、在20±2℃的试验条件下,实际贯入阻力值应在成型后2h开始测定,并应每隔30min测定一次,当 贯入阻力值达到0。3 MPa时,应改为每 15min 测定一次,直至贯入阻力值达到 0.7MPa为止 。 4。2 在施工现场测定凝聚时间应符合下列规定:1、当在施工现场测定砂浆的凝聚时间时,砂浆的稠度、养护和测定的温度应与现场相同;2、在测定湿拌砂浆的凝聚时间时,时间间隔可根据实际情况定为受检砂浆预测凝聚时间的 1/4、1/2、3/4 等来测定,当接近凝聚时间时可每 15min 测定一次。4.3 砂浆贯入阻力值应按下式计算:式中: f p—-贯入阻力值(Mpa),精确至0。01Mpa; Np-—贯入深度至 25mm 时的静压力(N) ; Ap-—贯入试针的截面积,即 30mm2 。 4。4 砂浆的凝聚时间可按下列方法确定:1、凝聚时间确定可采纳图示法或内插法,有争议时应以图示法为准。从加水搅拌开始计时,分别记录时间和相应的贯入阻力值,根据试验所得各阶段的贯入阻力与...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

砂浆凝结时间试验作业指导书---B-

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
