PhotoScan 生成正射影像、DEM(有地面控制点)和三维模型的重建教程(1)

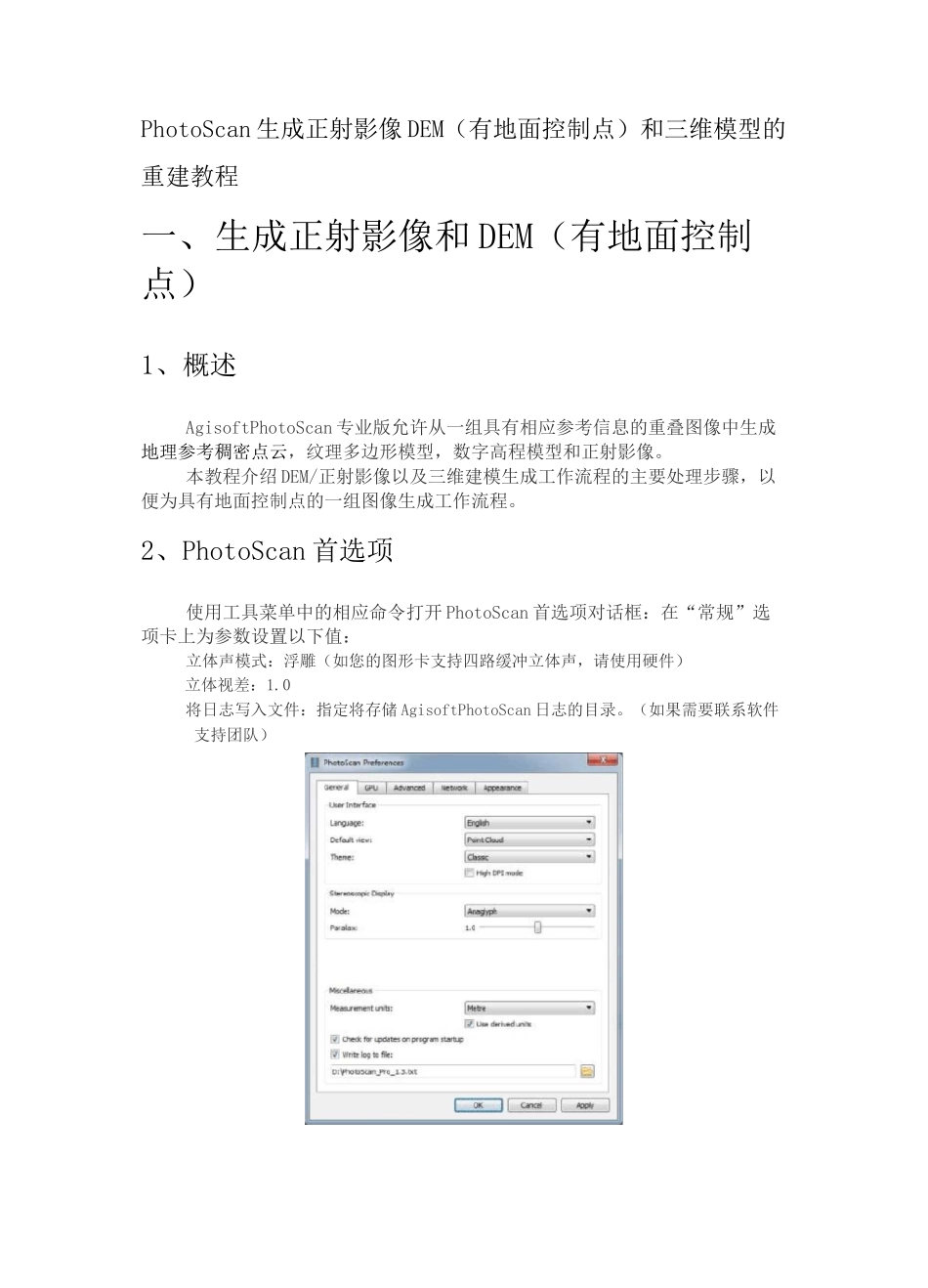

PhotoScan 生成正射影像、DEM(有地面控制点)和三维模型的重建教程(1)_第1页
1/19

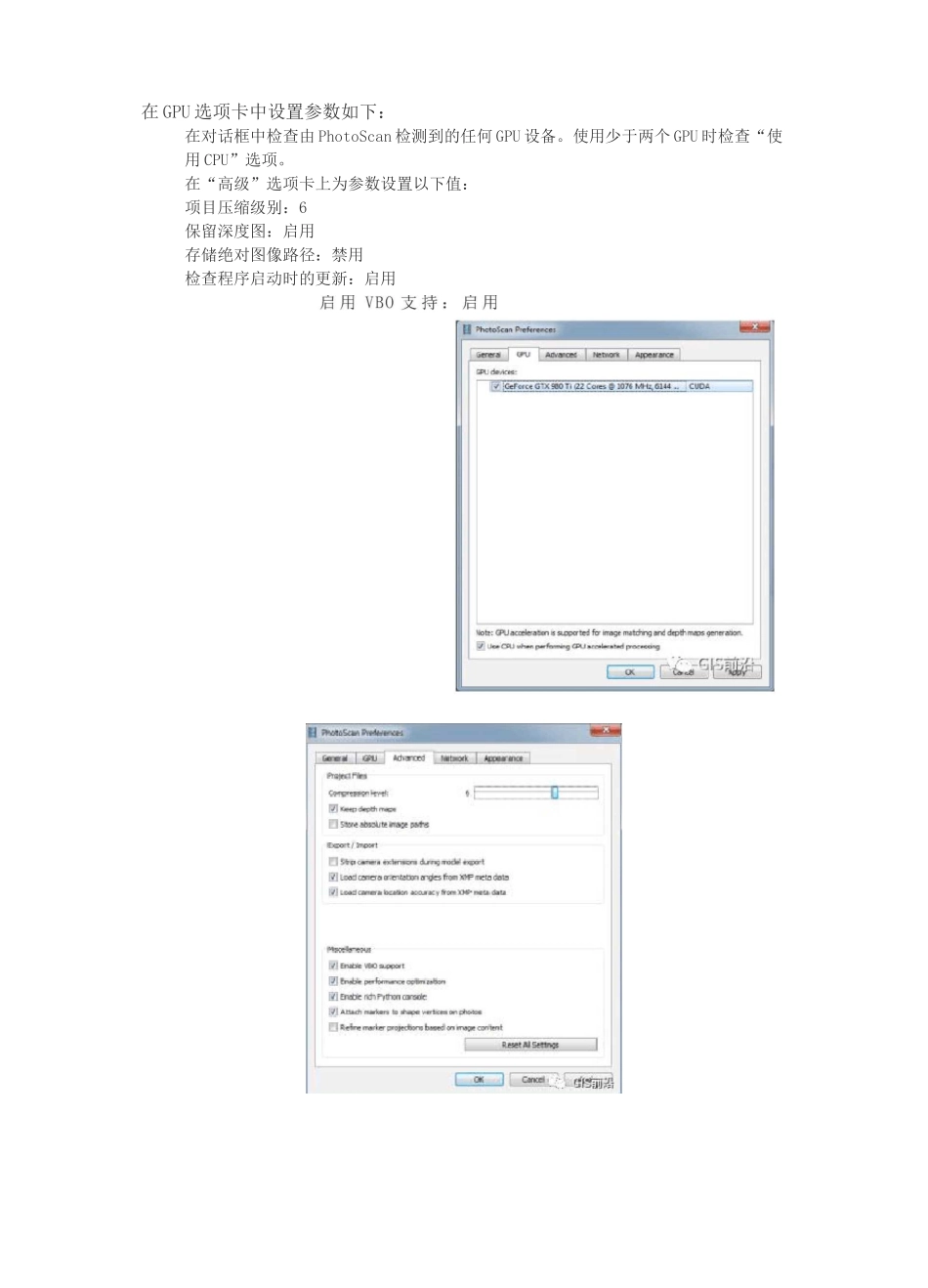

PhotoScan 生成正射影像、DEM(有地面控制点)和三维模型的重建教程(1)_第2页
2/19
PhotoScan 生成正射影像、DEM(有地面控制点)和三维模型的重建教程(1)_第3页
3/19
PhotoScan 生成正射影像 DEM(有地面控制点)和三维模型的重建教程一、生成正射影像和 DEM(有地面控制点)1、概述AgisoftPhotoScan 专业版允许从一组具有相应参考信息的重叠图像中生成地理参考稠密点云,纹理多边形模型,数字高程模型和正射影像。本教程介绍 DEM/正射影像以及三维建模生成工作流程的主要处理步骤,以便为具有地面控制点的一组图像生成工作流程。2、PhotoScan 首选项使用工具菜单中的相应命令打开 PhotoScan 首选项对话框:在“常规”选项卡上为参数设置以下值:立体声模式:浮雕(如您的图形卡支持四路缓冲立体声,请使用硬件)立体视差:1.0将日志写入文件:指定将存储 AgisoftPhotoScan 日志的目录。(如果需要联系软件支持团队)在 GPU 选项卡中设置参数如下:在对话框中检查由 PhotoScan 检测到的任何 GPU 设备。使用少于两个 GPU 时检查“使用 CPU”选项。在“高级”选项卡上为参数设置以下值:项目压缩级别:6保留深度图:启用存储绝对图像路径:禁用检查程序启动时的更新:启用3、添加照片要添加照片,请从工作流菜单中选择添加照片•••命令或单击位于工作空间工具栏上的添加照片按钮。在添加照片对话框中浏览源文件夹并选择要处理的文件。点击打开按钮。4、加载相机位置(此次使用的御 2 自带 POS 信息,故不用此步骤)在这一步,将来模型的坐标系使用相机位置进行设置。注意:如果相机位置未知,则可跳过此步骤。然而,对齐照片程序在这种情况下需要更多时间。使用“查看”菜单中的相应命令打开“参考”窗格。单击参考窗格工具栏上的导入按钮,然后在打开对话框中选择包含摄像头位置信息的文件。最简单的方法是加载简单的由字符分隔的文件(*•txt,*.csv)该文件包含每个摄像头位置的 X 坐标和 y 坐标以及高度(摄像机方向数据,即俯仰角,俯仰角和偏航角值)也可以导入,但数据不是强制性的参考模型)。在“导入 CSV”对话框中,根据文件的结构指示分隔符,然后选择要从其开始加载的行。请注意,#字符表示在对行进行编号时不计数的注释行。通过在对话框的列部分设置正确的列号,为程序指示在每列中指定了什么参数。建议在相应字段中指定用于相机中心数据的值的有效坐标系。在导入 CSV 对话框的示例数据字段中检查您的设置。Winterspa5l 5I.670土Starenr®bortatrow:」:LdbelLongitudeLatrbudeAltrteudeVawPitchRoll*namelenlatHazirrtpteh-TOdlhmelMG_0oa3JPG33.7Sl*dCl6?拥删 1 ...
