Avalanche测试仪使用说明-张瑜

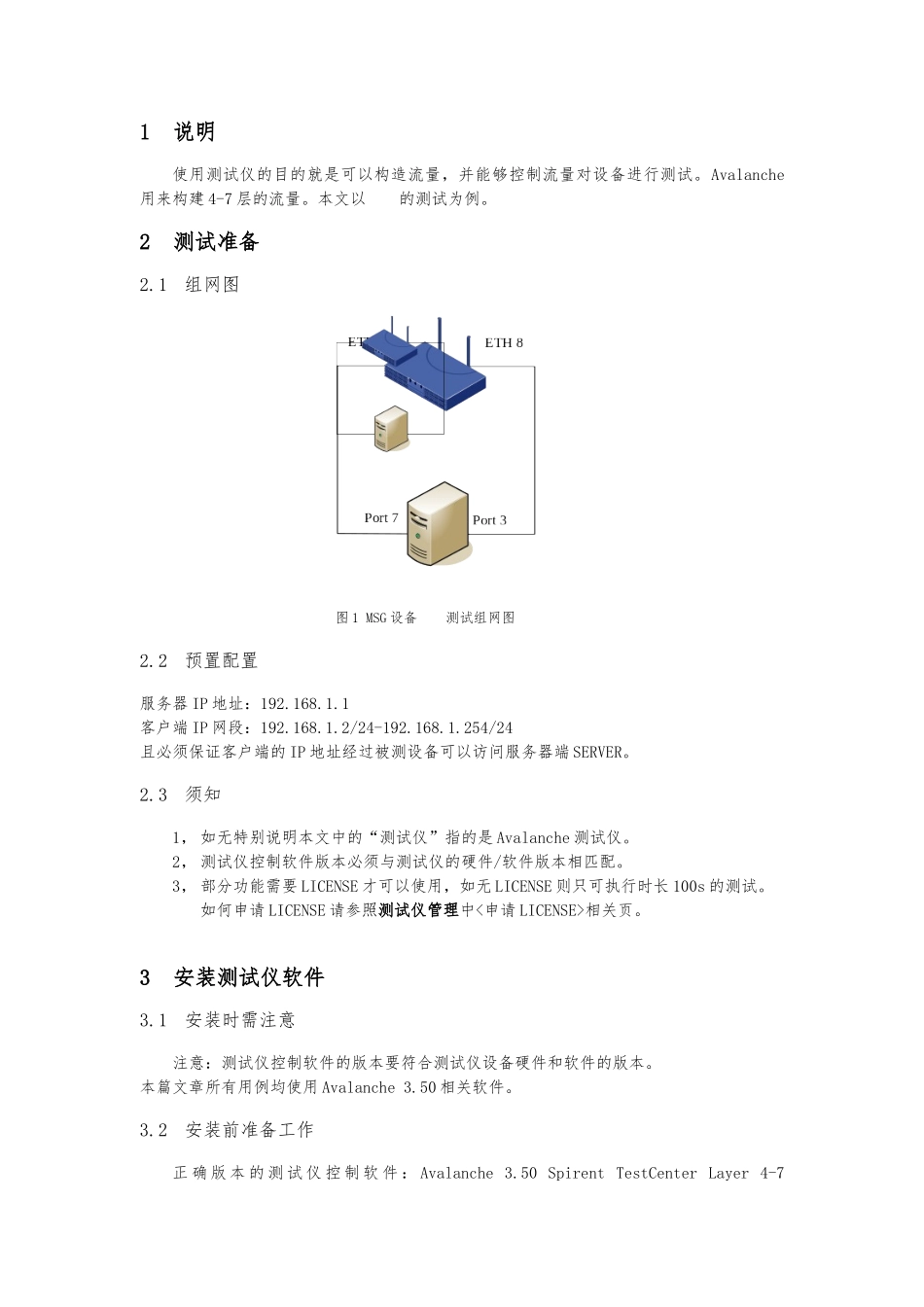

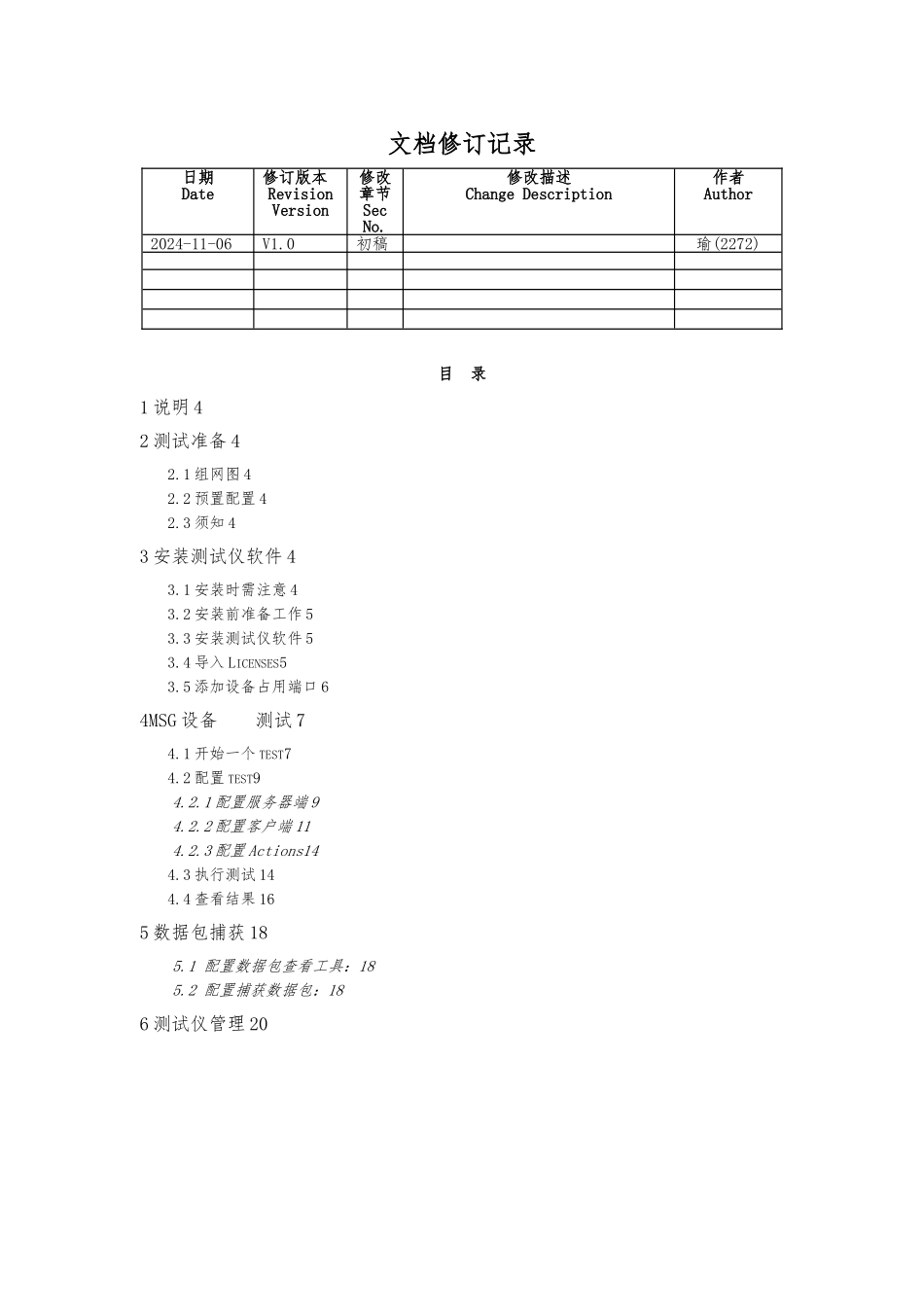

[Avalanche 测试仪使用说明]编号：版本：V1.0编 制： 瑜审 核：批 准：瑞斯康达科技进展股份All rights reserved所有 侵权必究( for internal use only)（ 仅供部使用）文档修订记录目 录1 说明 42 测试准备 42.1 组网图 42.2 预置配置 42.3 须知 43 安装测试仪软件 43.1 安装时需注意 43.2 安装前准备工作 53.3 安装测试仪软件 53.4 导入 LICENSES53.5 添加设备占用端口 64MSG 设备 测试 74.1 开始一个 TEST74.2 配置 TEST94.2.1 配置服务器端 94.2.2 配置客户端 114.2.3 配置 Actions144.3 执行测试 144.4 查看结果 165 数据包捕获 185.1 配置数据包查看工具：185.2 配置捕获数据包：186 测试仪管理 20日期Date修订版本Revision Version修改章节Sec No. 修改描述Change Description作者Author2024-11-06V1.0初稿瑜(2272)1说明使用测试仪的目的就是可以构造流量，并能够控制流量对设备进行测试。Avalanche用来构建 4-7 层的流量。本文以 的测试为例。2测试准备2.1组网图图 1 MSG 设备 测试组网图2.2预置配置服务器 IP 地址：192.168.1.1客户端 IP 网段：192.168.1.2/24-192.168.1.254/24且必须保证客户端的 IP 地址经过被测设备可以访问服务器端 SERVER。2.3须知1， 如无特别说明本文中的“测试仪”指的是 Avalanche 测试仪。2， 测试仪控制软件版本必须与测试仪的硬件/软件版本相匹配。3， 部分功能需要 LICENSE 才可以使用，如无 LICENSE 则只可执行时长 100s 的测试。如何申请 LICENSE 请参照测试仪管理中<申请 LICENSE>相关页。3安装测试仪软件3.1安装时需注意注意：测试仪控制软件的版本要符合测试仪设备硬件和软件的版本。 本篇文章所有用例均使用 Avalanche 3.50 相关软件。3.2安装前准备工作正 确 版 本 的 测 试 仪 控 制 软 件 ： Avalanche 3.50 Spirent TestCenter Layer 4-7 Application.exe申请的 license：v3.5x demo license for N10051021.xml3.3安装测试仪软件启动安装程序，一路 NEXT 即可，略过……安装成功后桌面会有四个图标：3.4导入 Licenses双击测试仪控制软件，依次选择 AdministrationLicenses在导入窗口中依次执行操作：3.5添加设备占用端口在菜单中依次选择在设备信息窗口中依次执行操作：选中 Available 状态的端口，点击右键，Reserve:显示如下，说明端口被 RCYF-2272 占据成...
