CAD图中样板的设置

CAD图中样板的设置_第1页
1/29
CAD图中样板的设置_第2页
2/29
CAD图中样板的设置_第3页
3/29

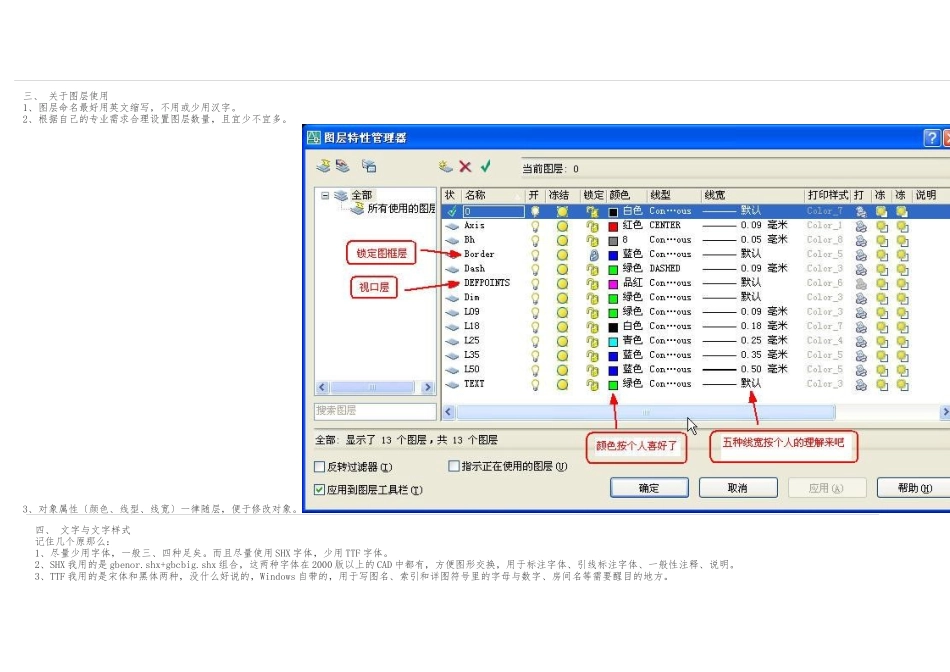

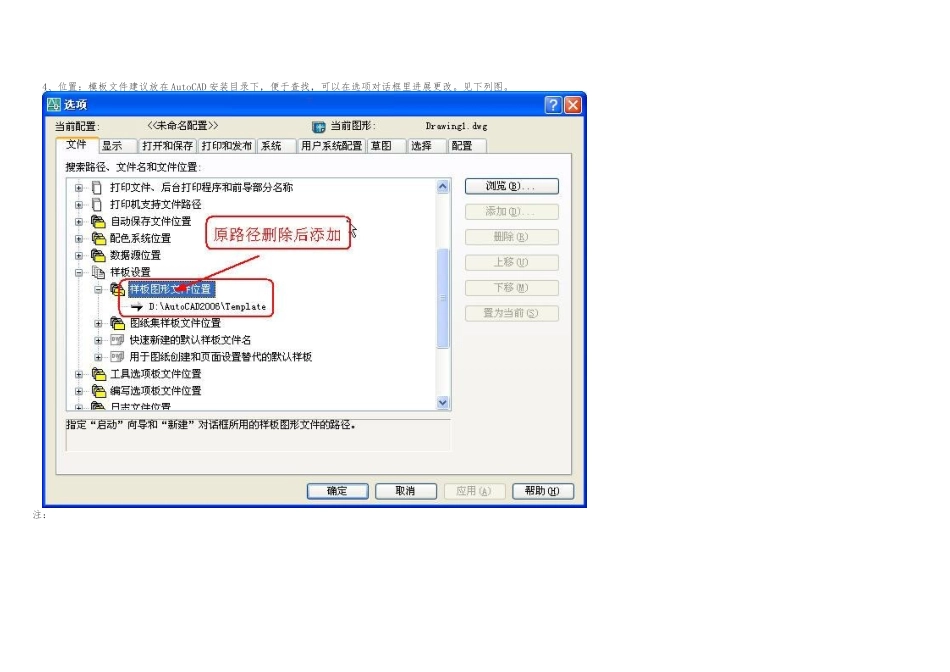

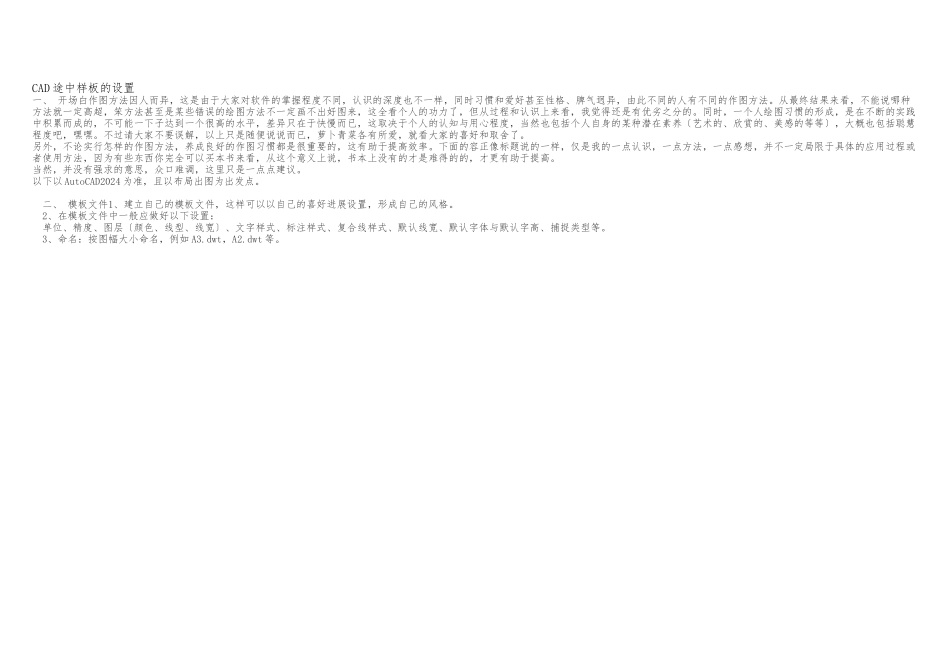

CAD 途中样板的设置一、 开场白作图方法因人而异,这是由于大家对软件的掌握程度不同,认识的深度也不一样,同时习惯和爱好甚至性格、脾气迥异,由此不同的人有不同的作图方法。从最终结果来看,不能说哪种方法就一定高超,笨方法甚至是某些错误的绘图方法不一定画不出好图来,这全看个人的功力了,但从过程和认识上来看,我觉得还是有优劣之分的。同时,一个人绘图习惯的形成,是在不断的实践中积累而成的,不可能一下子达到一个很高的水平,差异只在于快慢而已,这取决于个人的认知与用心程度,当然也包括个人自身的某种潜在素养〔艺术的、欣赏的、美感的等等〕,大概也包括聪慧程度吧,嘿嘿。不过请大家不要误解,以上只是随便说说而已,萝卜青菜各有所爱,就看大家的喜好和取舍了。另外,不论实行怎样的作图方法,养成良好的作图习惯都是很重要的,这有助于提高效率。下面的容正像标题说的一样,仅是我的一点认识,一点方法,一点感想,并不一定局限于具体的应用过程或者使用方法,因为有些东西你完全可以买本书来看,从这个意义上说,书本上没有的才是难得的的,才更有助于提高。当然,并没有强求的意思,众口难调,这里只是一点点建议。以下以 AutoCAD2024 为准,且以布局出图为出发点。二、 模板文件1、建立自己的模板文件,这样可以以自己的喜好进展设置,形成自己的风格。2、在模板文件中一般应做好以下设置:单位、精度、图层〔颜色、线型、线宽〕、文字样式、标注样式、复合线样式、默认线宽、默认字体与默认字高、捕捉类型等。3、命名:按图幅大小命名,例如 A3.dwt,A2.dwt 等。4、位置:模板文件建议放在 AutoCAD 安装目录下,便于查找,可以在选项对话框里进展更改。见下列图。 注:三、 关于图层使用1、图层命名最好用英文缩写,不用或少用汉字。2、根据自己的专业需求合理设置图层数量,且宜少不宜多。3、对象属性〔颜色、线型、线宽〕一律随层,便于修改对象。四、 文字与文字样式CAD 设计论坛,u#_7h3])I,h7M记住几个原那么:1、尽量少用字体,一般三、四种足矣。而且尽量使用 SHX 字体,少用 TTF 字体。 p9l&q-i-k2、SHX 我用的是 gbenor.shx+gbcbig.shx 组合,这两种字体在 2000 版以上的 CAD 中都有,方便图形交换,用于标注字体、引线标注字体、一般性注释、说明。#f$}&O/N3K0O;Q-{,M3、TTF 我用的是宋体和黑体两种,没什么好说的,Windows 自带的,用于写图名、索引和详图符号里的字母与数字、...
