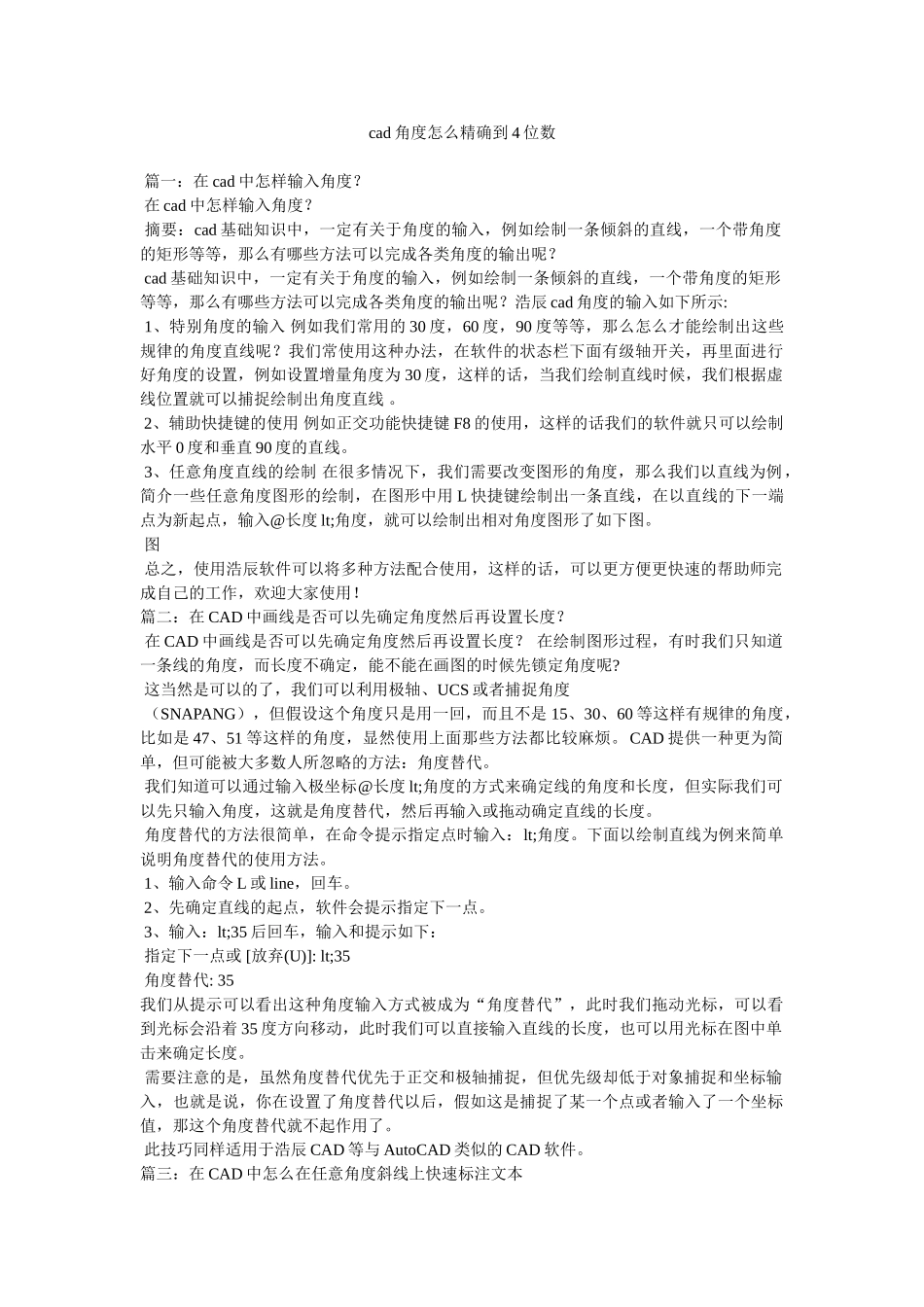

cad角度怎么精确到4位数_第1页
1/2
cad角度怎么精确到4位数_第2页
2/2
cad 角度怎么精确到 4 位数 篇一:在 cad 中怎样输入角度? 在 cad 中怎样输入角度? 摘要:cad 基础知识中,一定有关于角度的输入,例如绘制一条倾斜的直线,一个带角度的矩形等等,那么有哪些方法可以完成各类角度的输出呢? cad 基础知识中,一定有关于角度的输入,例如绘制一条倾斜的直线,一个带角度的矩形等等,那么有哪些方法可以完成各类角度的输出呢?浩辰 cad 角度的输入如下所示: 1、特别角度的输入 例如我们常用的 30 度,60 度,90 度等等,那么怎么才能绘制出这些规律的角度直线呢?我们常使用这种办法,在软件的状态栏下面有级轴开关,再里面进行好角度的设置,例如设置增量角度为 30 度,这样的话,当我们绘制直线时候,我们根据虚线位置就可以捕捉绘制出角度直线 。 2、辅助快捷键的使用 例如正交功能快捷键 F8 的使用,这样的话我们的软件就只可以绘制水平 0 度和垂直 90 度的直线。 3、任意角度直线的绘制 在很多情况下,我们需要改变图形的角度,那么我们以直线为例,简介一些任意角度图形的绘制,在图形中用 L 快捷键绘制出一条直线,在以直线的下一端点为新起点,输入@长度 lt;角度,就可以绘制出相对角度图形了如下图。 图 总之,使用浩辰软件可以将多种方法配合使用,这样的话,可以更方便更快速的帮助师完成自己的工作,欢迎大家使用!篇二:在 CAD 中画线是否可以先确定角度然后再设置长度? 在 CAD 中画线是否可以先确定角度然后再设置长度? 在绘制图形过程,有时我们只知道一条线的角度,而长度不确定,能不能在画图的时候先锁定角度呢? 这当然是可以的了,我们可以利用极轴、UCS 或者捕捉角度 (SNAPANG),但假设这个角度只是用一回,而且不是 15、30、60 等这样有规律的角度,比如是 47、51 等这样的角度,显然使用上面那些方法都比较麻烦。CAD 提供一种更为简单,但可能被大多数人所忽略的方法:角度替代。 我们知道可以通过输入极坐标@长度 lt;角度的方式来确定线的角度和长度,但实际我们可以先只输入角度,这就是角度替代,然后再输入或拖动确定直线的长度。 角度替代的方法很简单,在命令提示指定点时输入:lt;角度。下面以绘制直线为例来简单说明角度替代的使用方法。 1、输入命令 L 或 line,回车。 2、先确定直线的起点,软件会提示指定下一点。 3、输入:lt;35 后回车,输入和提示如下: 指定下一点或 [放弃(U)]: lt;35 角度替代: ...
