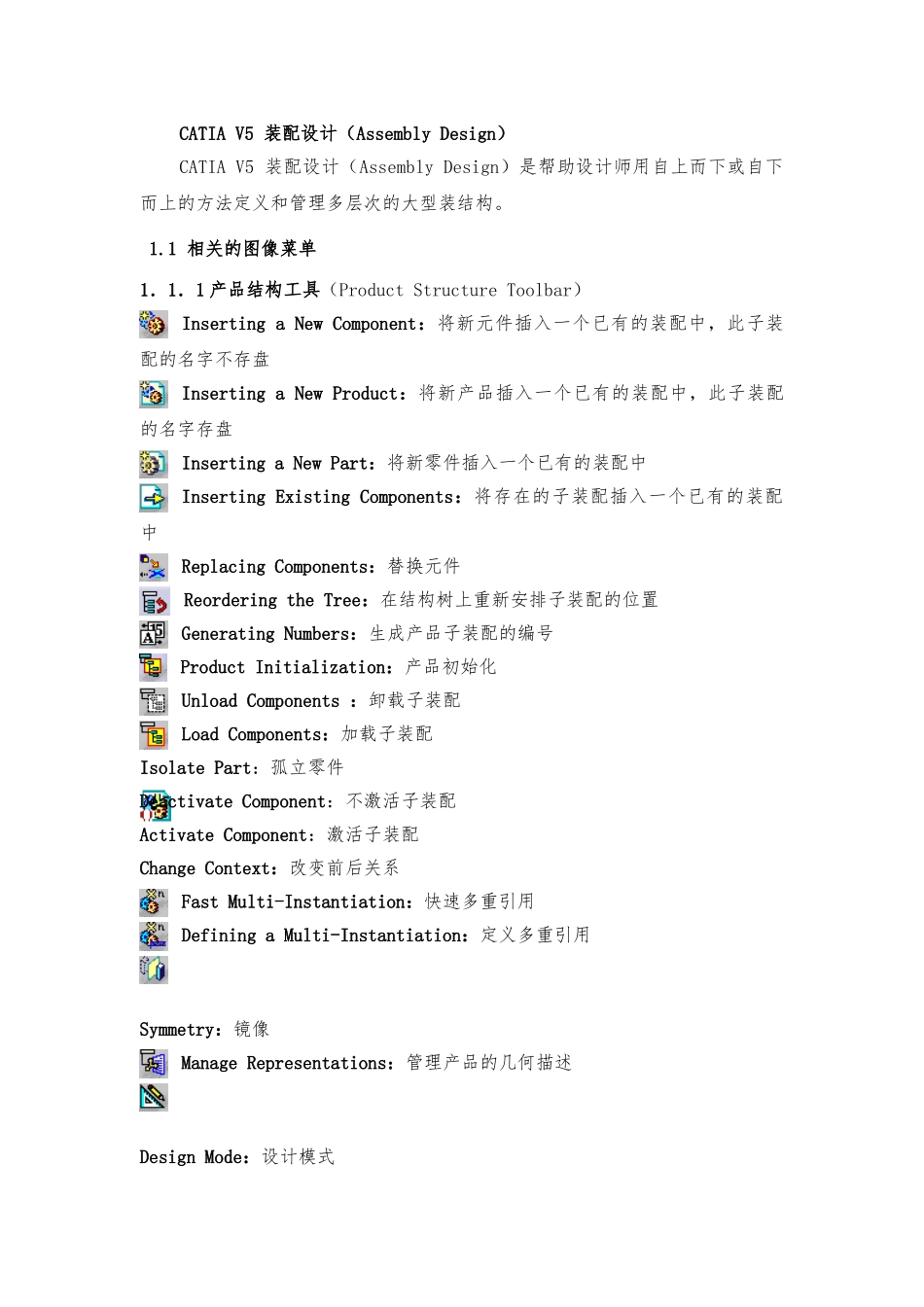

CATIA V5 装配设计（Assembly Design）CATIA V5 装配设计（Assembly Design）是帮助设计师用自上而下或自下而上的方法定义和管理多层次的大型装结构。 1.1 相关的图像菜单 1．1．1 产品结构工具（Product Structure Toolbar）Inserting a New Component：将新元件插入一个已有的装配中，此子装配的名字不存盘Inserting a New Product：将新产品插入一个已有的装配中，此子装配的名字存盘Inserting a New Part：将新零件插入一个已有的装配中Inserting Existing Components：将存在的子装配插入一个已有的装配中Replacing Components：替换元件Reordering the Tree：在结构树上重新安排子装配的位置 Generating Numbers：生成产品子装配的编号 Product Initialization：产品初始化Unload Components ：卸载子装配Load Components：加载子装配Isolate Part：孤立零件Deactivate Component：不激活子装配Activate Component：激活子装配Change Context：改变前后关系Fast Multi-Instantiation：快速多重引用Defining a Multi-Instantiation：定义多重引用Symmetry：镜像Manage Representations：管理产品的几何描述Design Mode：设计模式Visualization Mode：显示模式Deactivate a Node：不激活一个节点Activate a Node：激活一个节点Deactivate a Terminal Node：不激活一串节点Activate a Terminal Node：激活一串节点 3．1．2 移动工具（Move Toolbar）Manipulating a Component：偏移或旋转子装配SnapMove：快速移动Smart Move：聪慧移动Exploding an Assembly：爆炸图1．1．3 约束工具（Constraints Toolbar）Coincidence Constraint：同轴约束Contact Constraint：接触约束Offset Constraint：偏移约束Angle Constraint：角度约束Fixing a Component：固定一个子装配Fixing Components Together：子装配固定在一起Quick Constraint Command：快速约束命令Flexible Sub-Assemblies：柔性子装配Changing Constraints：改变约束Reuse Pattern：重复使用图样Deactivate Constraints：不激活约束Activate：激活约束1．1．4 更新工具（Update Toolbar）Update an Assembly：更新一个装配Update One Constraint Only：只更新约束1．1．5 约束创建模式工具(Constraint Creation Mode Toolbar)Default mode: 默认模式Chain mode: 链模式Stack mode: 堆积...
