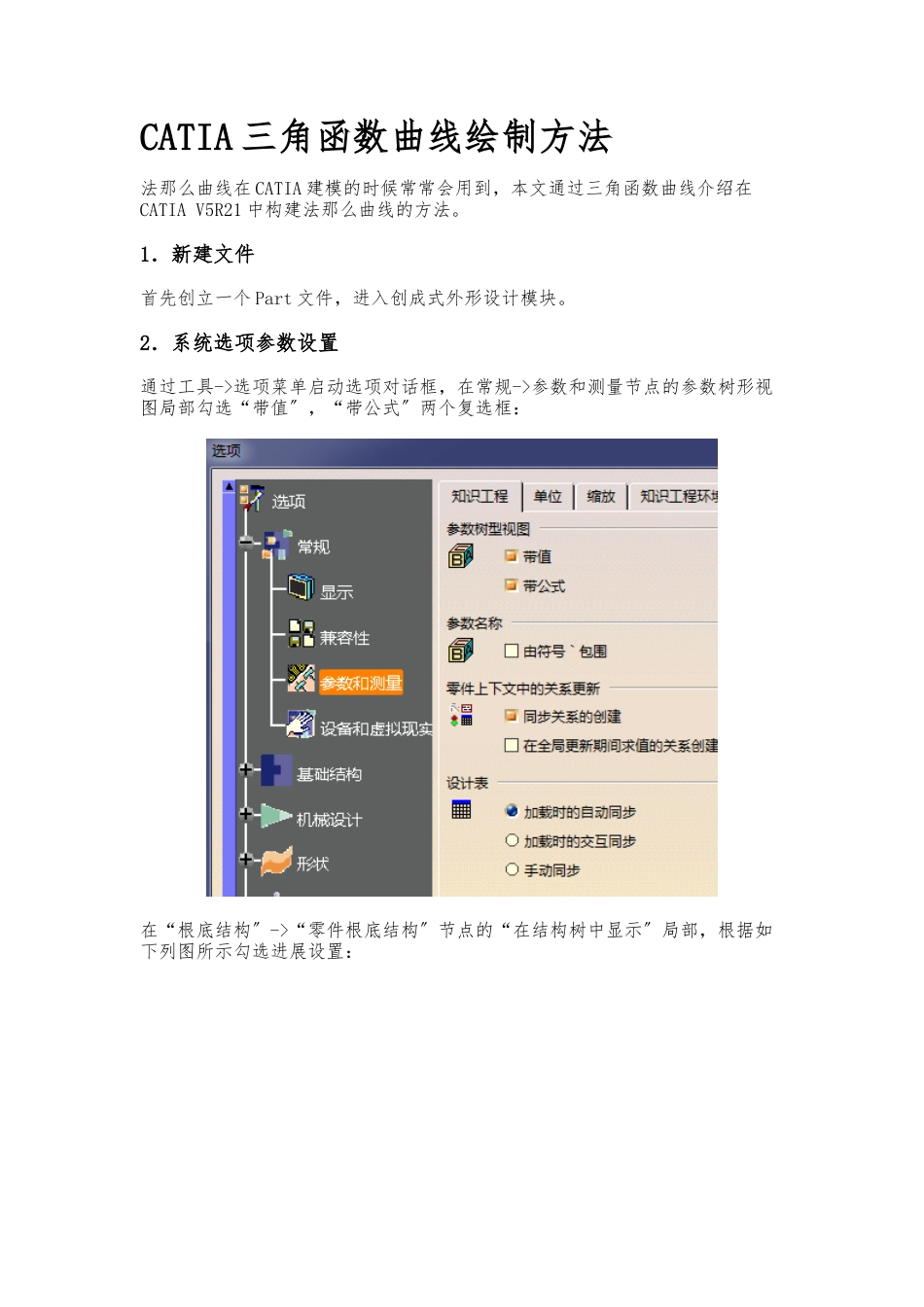

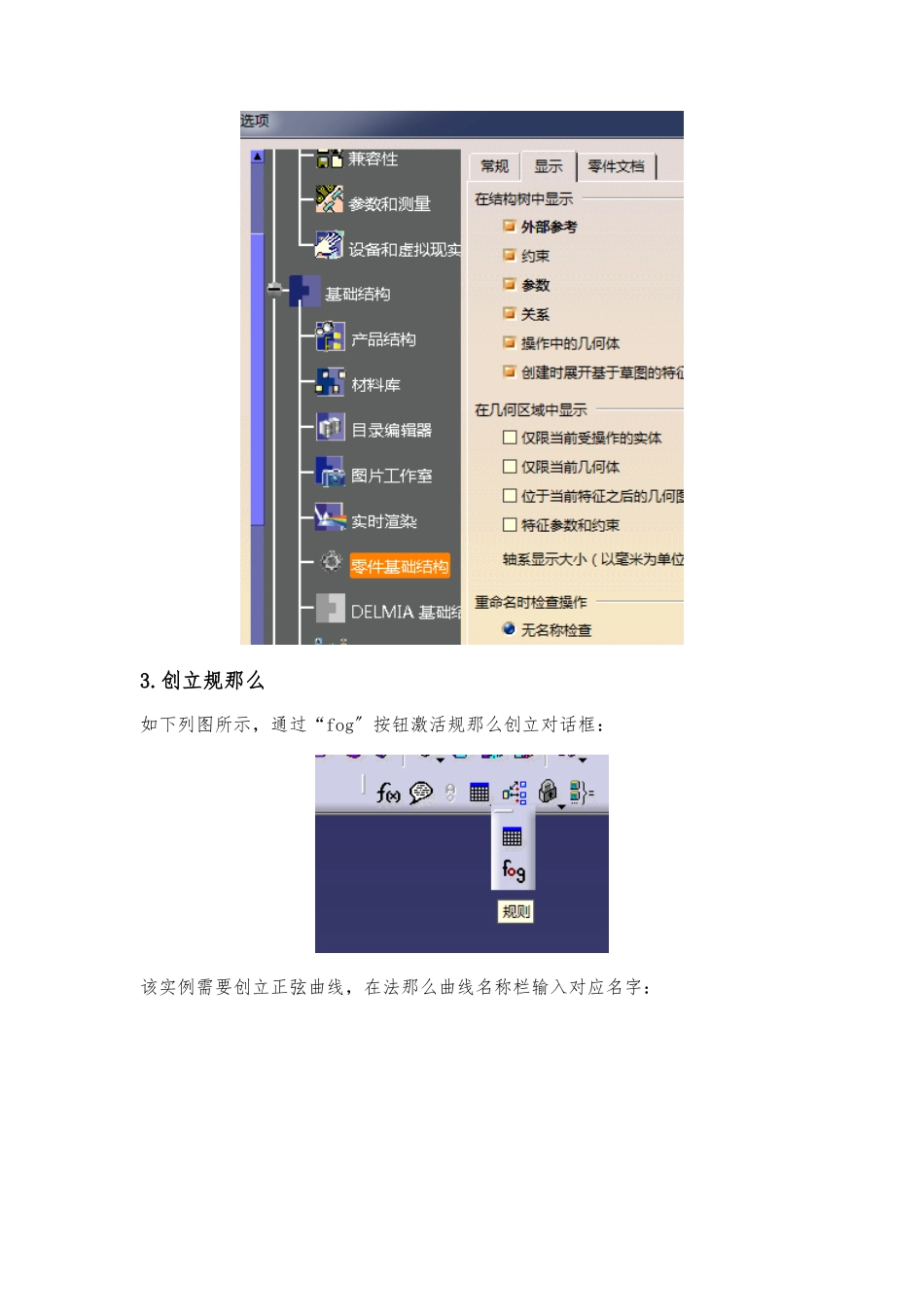

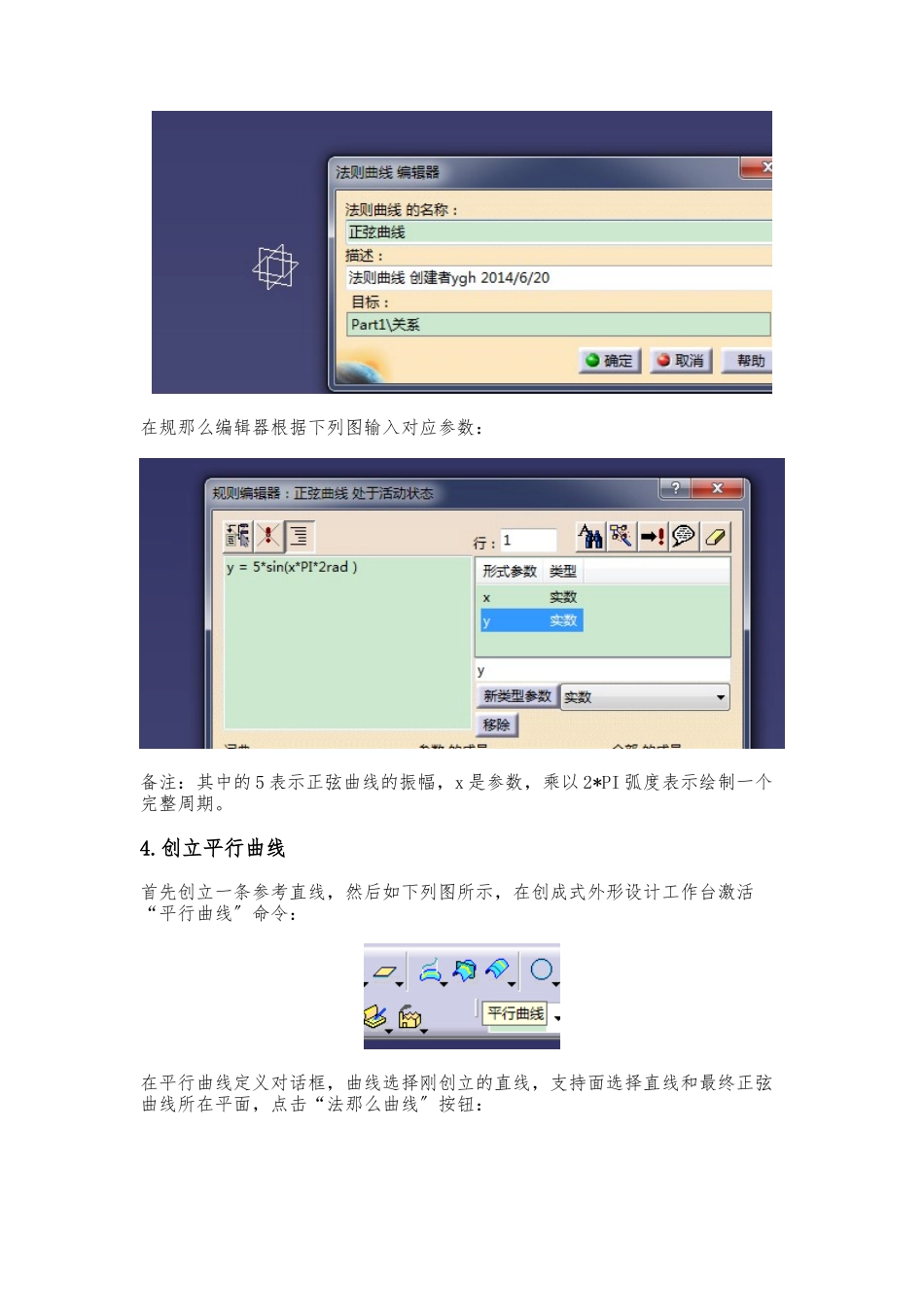

CATIA 三角函数曲线绘制方法法那么曲线在 CATIA 建模的时候常常会用到,本文通过三角函数曲线介绍在CATIA V5R21 中构建法那么曲线的方法。1.新建文件首先创立一个 Part 文件,进入创成式外形设计模块。2.系统选项参数设置通过工具->选项菜单启动选项对话框,在常规->参数和测量节点的参数树形视图局部勾选“带值〞,“带公式〞两个复选框:在“根底结构〞->“零件根底结构〞节点的“在结构树中显示〞局部,根据如下列图所示勾选进展设置:3.创立规那么如下列图所示,通过“fog〞按钮激活规那么创立对话框:该实例需要创立正弦曲线,在法那么曲线名称栏输入对应名字:在规那么编辑器根据下列图输入对应参数:备注:其中的 5 表示正弦曲线的振幅,x 是参数,乘以 2*PI 弧度表示绘制一个完整周期。4.创立平行曲线首先创立一条参考直线,然后如下列图所示,在创成式外形设计工作台激活“平行曲线〞命令:在平行曲线定义对话框,曲线选择刚创立的直线,支持面选择直线和最终正弦曲线所在平面,点击“法那么曲线〞按钮:在“法那么曲线定义〞对话框,“法那么曲线类型〞选择高级,“法那么曲线元素〞选择刚刚定义的规那么“正弦曲线〞:点击关闭按钮,在平行曲线定义对话框点击确定按钮,最终的正弦曲线到此就创立完成了,如下列图所示:
