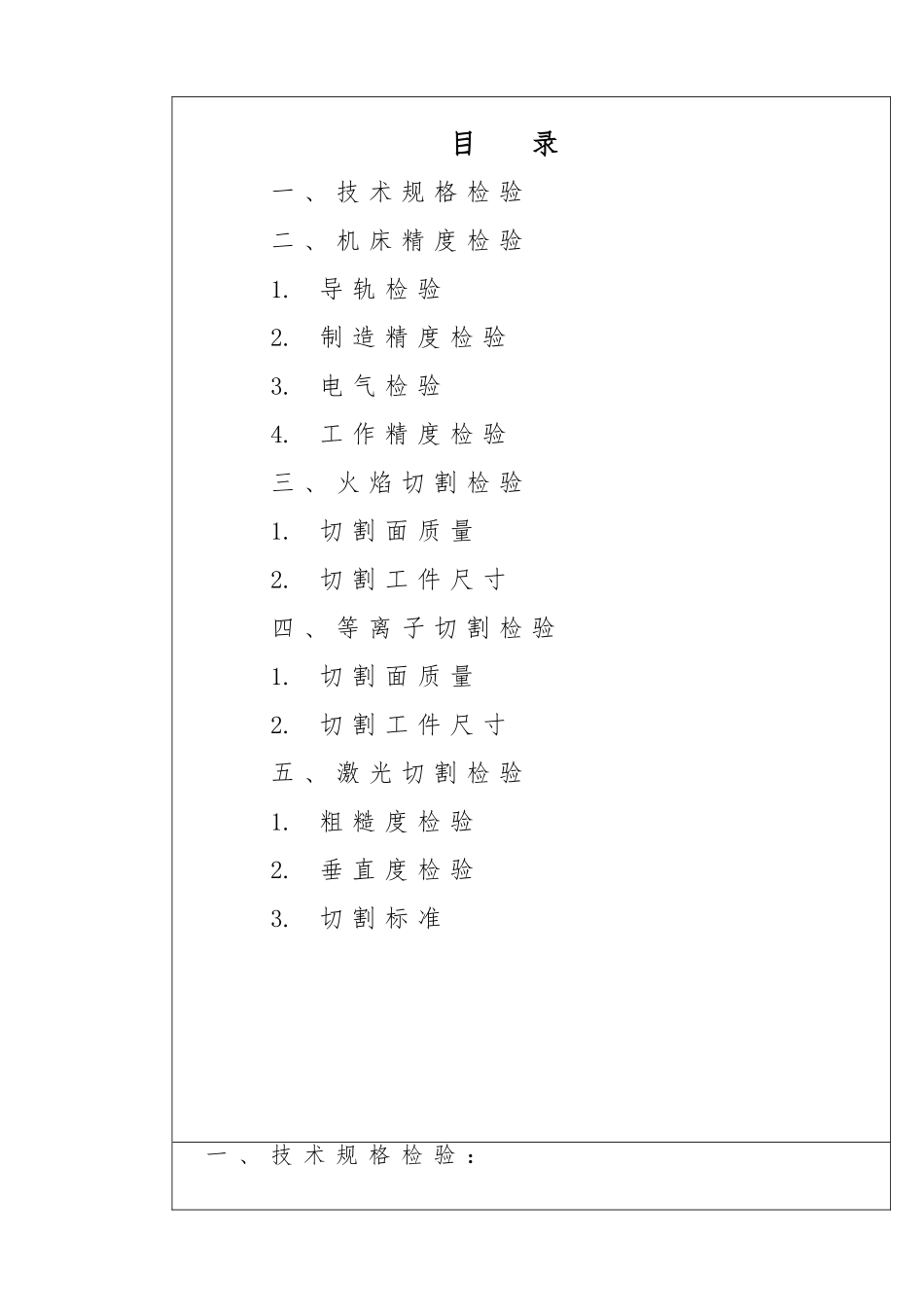

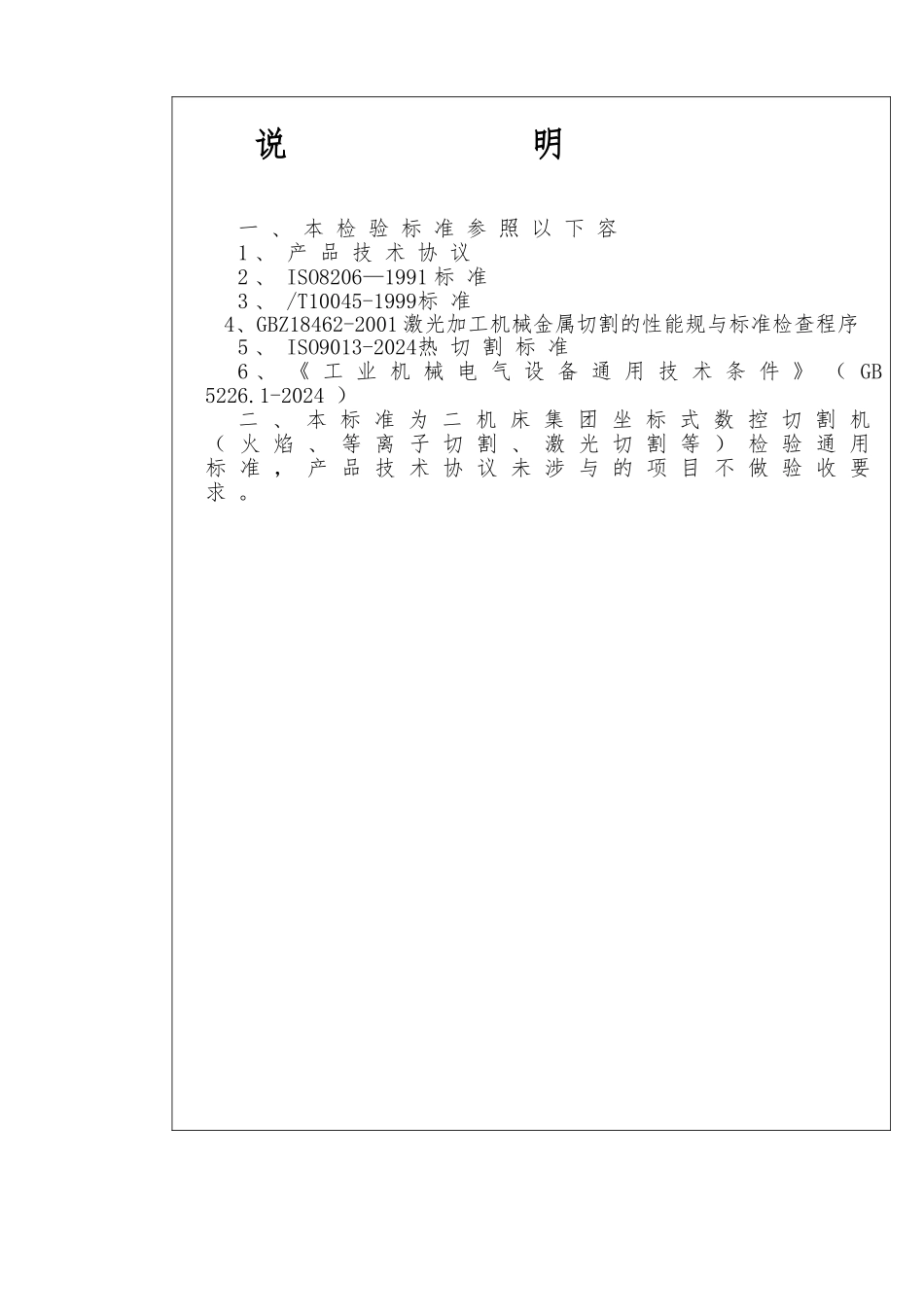

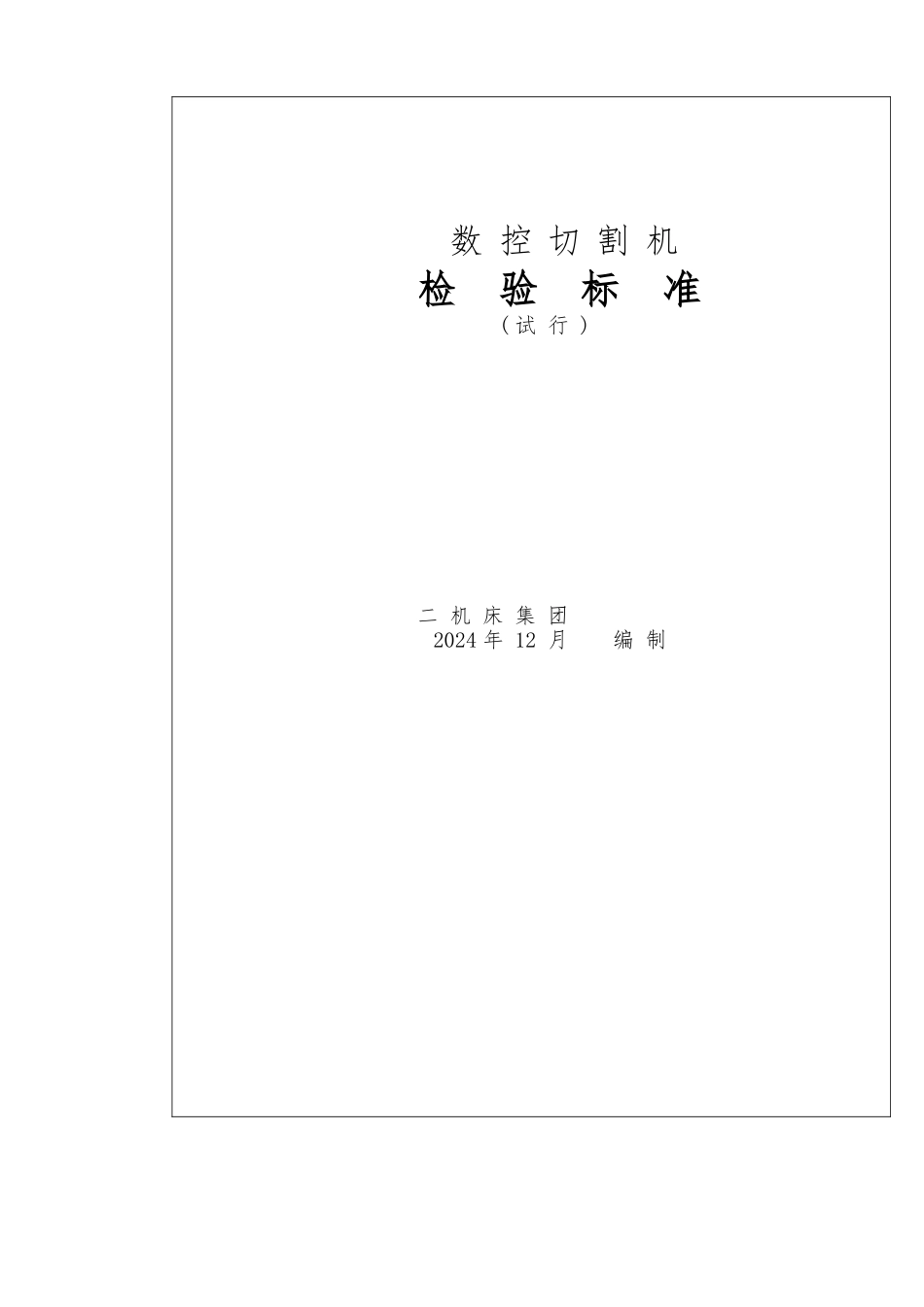

数 控 切 割 机检 验 标 准( 试 行 )二 机 床 集 团2024 年 12 月 编 制说 明一 、 本 检 验 标 准 参 照 以 下 容 1 、 产 品 技 术 协 议2 、 ISO8206—1991 标 准3 、 /T10045-1999标 准4、GBZ18462-2001 激光加工机械金属切割的性能规与标准检查程序5 、 ISO9013-2024热 切 割 标 准6 、 《 工 业 机 械 电 气 设 备 通 用 技 术 条 件 》 ( GB 5226.1-2024 )二 、 本 标 准 为 二 机 床 集 团 坐 标 式 数 控 切 割 机( 火 焰 、 等 离 子 切 割 、 激 光 切 割 等 ) 检 验 通 用标 准 , 产 品 技 术 协 议 未 涉 与 的 项 目 不 做 验 收 要求 。目 录一 、 技 术 规 格 检 验二 、 机 床 精 度 检 验1.导 轨 检 验2.制 造 精 度 检 验3.电 气 检 验4.工 作 精 度 检 验三 、 火 焰 切 割 检 验1. 切 割 面 质 量2. 切 割 工 件 尺 寸四 、 等 离 子 切 割 检 验1. 切 割 面 质 量2. 切 割 工 件 尺 寸五 、 激 光 切 割 检 验1. 粗 糙 度 检 验2. 垂 直 度 检 验3. 切 割 标 准一 、 技 术 规 格 检 验 :序号检 验 项 目技 术 规 格要 求1轨 长mm 符 合产 品技 术协 议要 求 2轨 距mm3有效切割长度mm4有效切割宽度mm5移 动 速 度~ mm/min6X 轴 电 机w7Y 轴 电 机w8Z 轴 电 机w9升 降 电 机等离子割炬 w火焰割炬 w激光割炬 w 10升 降 行 程火 焰 : mm等 离 子 : mm激 光 : mm11割 炬 与 数 量火 焰: 套等离子: 套激 光: 套12自 动 点 火套13自 动 调 高手 动 : 套自 动 : 套14驱 动 方 式( 单 、 双 ) 边驱 动二 、 精 度 检 验1 、 导 轨 检 验 :序号验收项目验收注意事项要求允许误差1主导轨侧面直线度0.4mm/10000mm2副导轨侧面直线度副 导 轨 经 过 加工1mm/20000mm3主导轨和副导轨水平精度±0.2mm/1000mm±2mm/50000mm4主导轨横向轨面水平精度±0.1mm/1000mm5副导轨横向轨面水平精度±0.2mm/1000mm6主导轨与副导轨两轨面平面度轨 距 ≤ 10000 mm1mm轨距>10000 mm2mm7主导轨与副导轨侧面之间平行度整 个 导 轨 长 度围4mm2 、 制 造 精 度 检 验 :3、...
