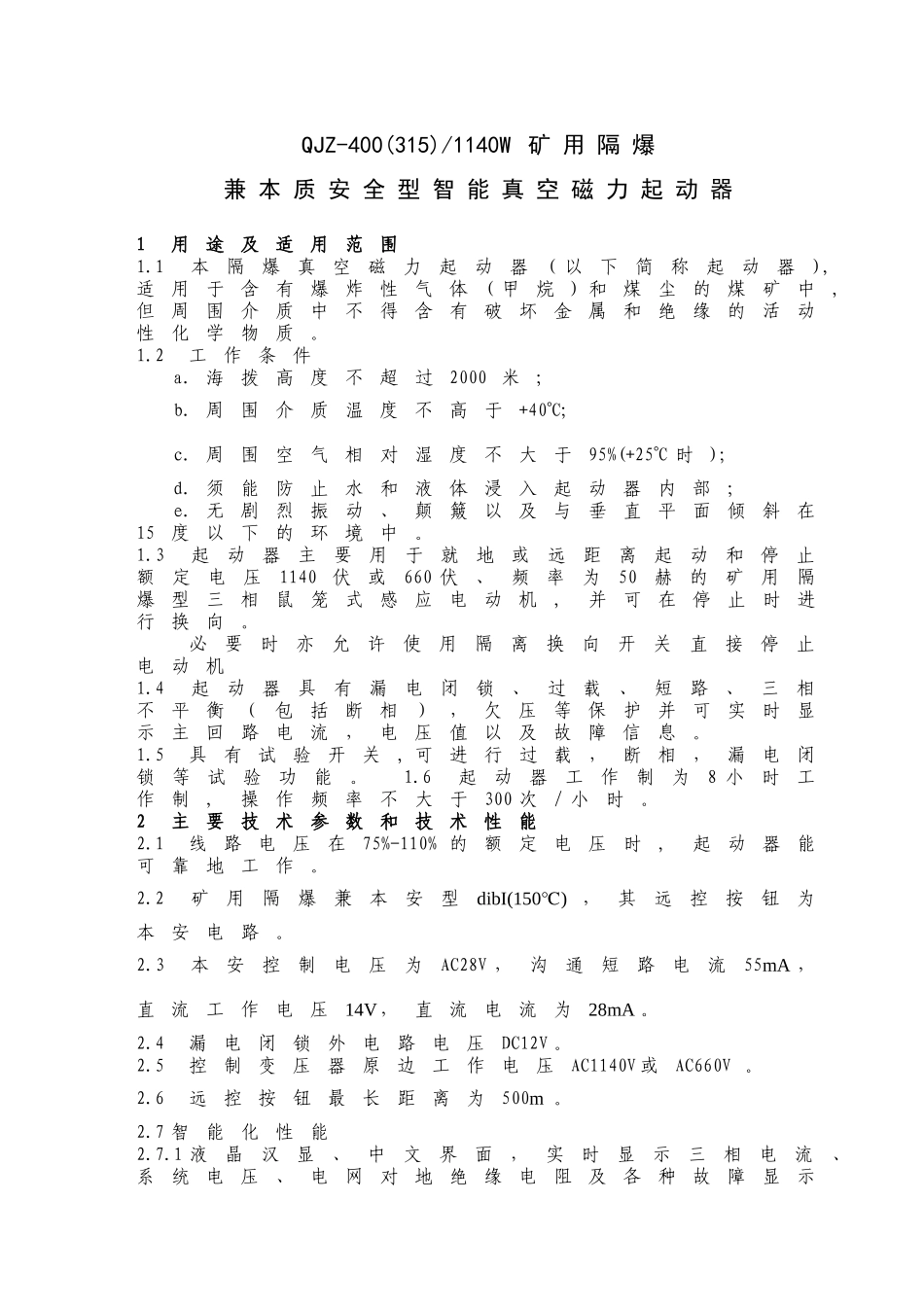

QJZ-400(315)/1140W 矿 用 隔 爆兼 本 质 安 全 型 智 能 真 空 磁 力 起 动 器1 用途及适用范围1.1 本隔爆真空磁力起动器( 以下简称起动器), 适用于含有爆炸性气体( 甲烷) 和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。1.2 工作条件 a. 海拨高度不超过2000米; b. 周围介质温度不高于+40C; c. 周围空气相对湿度不大于95%(+25C 时); d. 须能防止水和液体浸入起动器内部; e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660 伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。必要时亦允许使用隔离换向开关直接停止电动机1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。1.5 具有试验开关, 可进行过载，断相，漏电闭锁等试验功能。 1.6 起动器工作制为8 小时工作制, 操作频率不大于300 次/ 小时。 2 主要技术参数和技术性能2.1 线路电压在75%-110% 的额定电压时, 起动器能可靠地工作。2.2 矿用隔爆兼本安型dibI(150)℃，其远控按钮为本安电路。2.3 本安控制电压为AC28V ，沟通短路电流55mA ，直流工作电压14V，直流电流为28mA 。2.4 漏电闭锁外电路电压DC12V 。2.5 控制变压器原边工作电压AC1140V 或AC660V 。2.6 远控按钮最长距离为500m 。2.7 智能化性能2.7.1 液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示并具备故障查询功能。2.7.2 在开关不打开前门的情况下，通过液晶汉显中文菜单，实现人机对话功能，实现各种保护参数的整定。2.7.3 具有计算机通讯接口，可远距离传输开关状态、电流、电压，实现计算机井上井下联网（此项功能由用户选配）。表1型 号额 定电 压V额 定电 流A下 列 电 压 下 当 cos=0.75 时 所 控制 电 动 机 的 功 率 kW引 入 电 缆 的 外 径mm重量kg1140V660V电 力 线路控 制 电路QJZ-200/1140W1140/66020022-29613-17132-6614.5-212853 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式, 当前门右中侧部的机械闭锁解锁后, 可以抬起起动器左侧固定于铰链上的操作手把, 将门抬起约30毫米后(...
