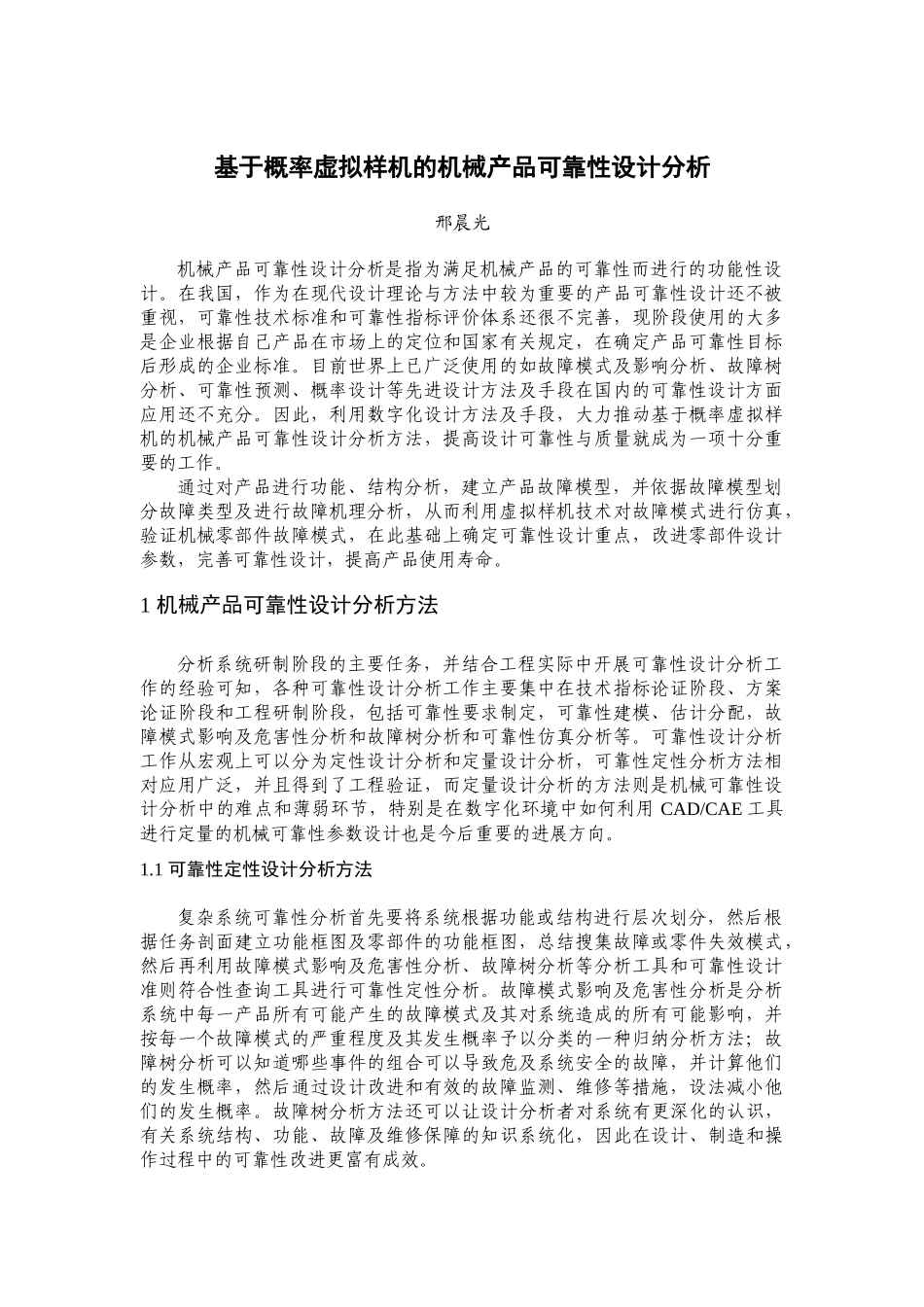

基于概率虚拟样机的机械产品可靠性设计分析邢晨光 机械产品可靠性设计分析是指为满足机械产品的可靠性而进行的功能性设计。在我国，作为在现代设计理论与方法中较为重要的产品可靠性设计还不被重视，可靠性技术标准和可靠性指标评价体系还很不完善，现阶段使用的大多是企业根据自己产品在市场上的定位和国家有关规定，在确定产品可靠性目标后形成的企业标准。目前世界上已广泛使用的如故障模式及影响分析、故障树分析、可靠性预测、概率设计等先进设计方法及手段在国内的可靠性设计方面应用还不充分。因此，利用数字化设计方法及手段，大力推动基于概率虚拟样机的机械产品可靠性设计分析方法，提高设计可靠性与质量就成为一项十分重要的工作。通过对产品进行功能、结构分析，建立产品故障模型，并依据故障模型划分故障类型及进行故障机理分析，从而利用虚拟样机技术对故障模式进行仿真，验证机械零部件故障模式，在此基础上确定可靠性设计重点，改进零部件设计参数，完善可靠性设计，提高产品使用寿命。1 机械产品可靠性设计分析方法分析系统研制阶段的主要任务，并结合工程实际中开展可靠性设计分析工作的经验可知，各种可靠性设计分析工作主要集中在技术指标论证阶段、方案论证阶段和工程研制阶段，包括可靠性要求制定，可靠性建模、估计分配，故障模式影响及危害性分析和故障树分析和可靠性仿真分析等。可靠性设计分析工作从宏观上可以分为定性设计分析和定量设计分析，可靠性定性分析方法相对应用广泛，并且得到了工程验证，而定量设计分析的方法则是机械可靠性设计分析中的难点和薄弱环节，特别是在数字化环境中如何利用 CAD/CAE 工具进行定量的机械可靠性参数设计也是今后重要的进展方向。1.1 可靠性定性设计分析方法复杂系统可靠性分析首先要将系统根据功能或结构进行层次划分，然后根据任务剖面建立功能框图及零部件的功能框图，总结搜集故障或零件失效模式，然后再利用故障模式影响及危害性分析、故障树分析等分析工具和可靠性设计准则符合性查询工具进行可靠性定性分析。故障模式影响及危害性分析是分析系统中每一产品所有可能产生的故障模式及其对系统造成的所有可能影响，并按每一个故障模式的严重程度及其发生概率予以分类的一种归纳分析方法；故障树分析可以知道哪些事件的组合可以导致危及系统安全的故障，并计算他们的发生概率，然后通过设计改进和有效的故障监测、维修等措施，设法减小他们的发生概率。故障树分析方法还可以...
