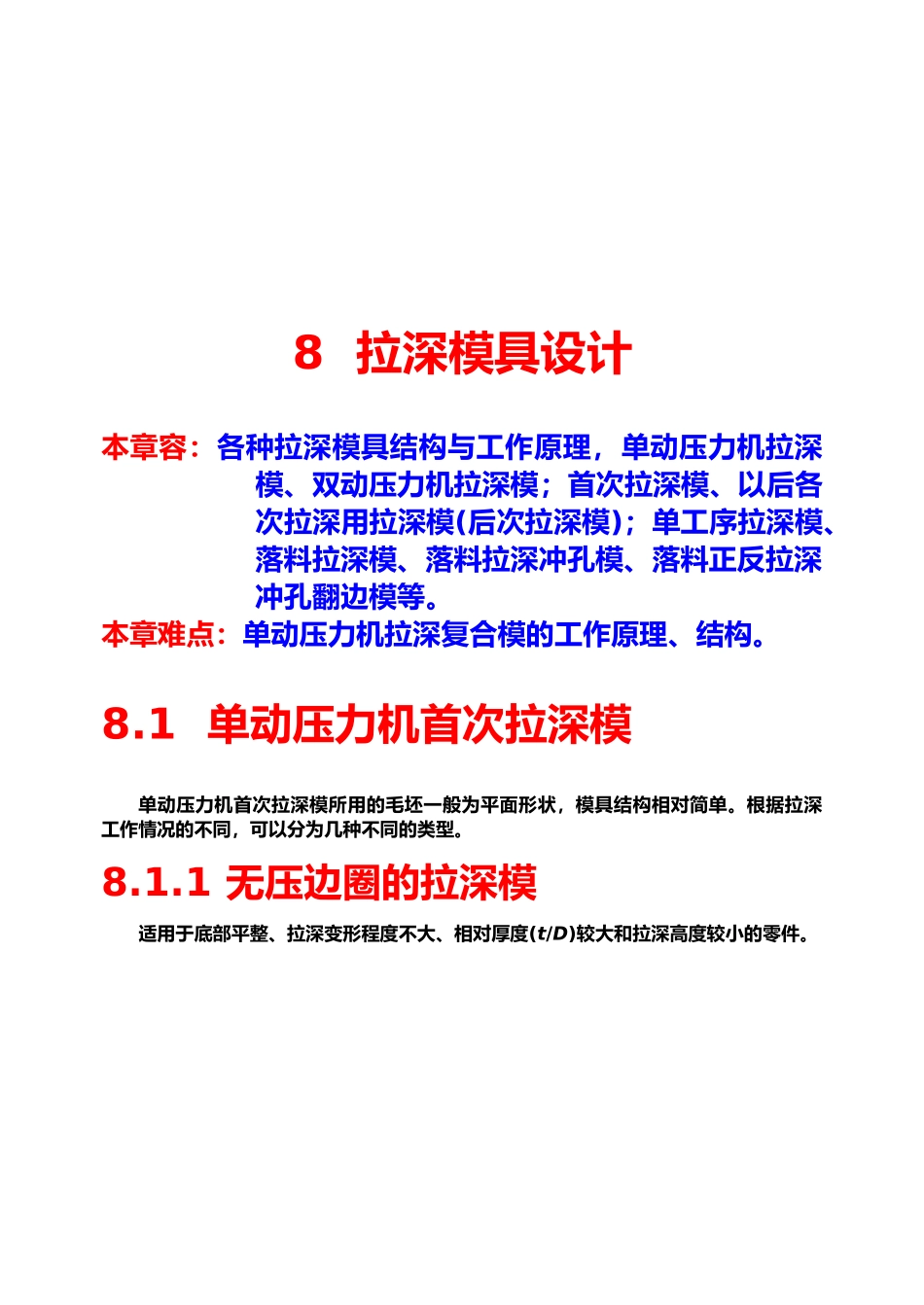

拉深模具设计要点----------------------- -----------------------日期：8 拉深模具设计本章容：各种拉深模具结构与工作原理，单动压力机拉深模、双动压力机拉深模；首次拉深模、以后各次拉深用拉深模(后次拉深模)；单工序拉深模、落料拉深模、落料拉深冲孔模、落料正反拉深冲孔翻边模等。本章难点：单动压力机拉深复合模的工作原理、结构。8.1 单动压力机首次拉深模单动压力机首次拉深模所用的毛坯一般为平面形状，模具结构相对简单。根据拉深工作情况的不同，可以分为几种不同的类型。8.1.1 无压边圈的拉深模适用于底部平整、拉深变形程度不大、相对厚度(t/D)较大和拉深高度较小的零件。图 8.1 无压边圈有顶出装置的拉深模图 8.2 无压边圈落件拉深模8.1.2 带压边圈的拉深模图 8.3 带固定压边圈的拉深模图 8.4 有弹性压边装置的正装式拉深模图 8.5 有弹性压边装置的倒装式拉深模图 8.6 凸缘件拉深模(定距垫块)图 8.7 凸缘件拉深模(打料块定距)8.2 单动压力机后次拉深模由于首次拉深的拉深系数有限，许多零件经首次拉深后，其尺寸和高度不能达到要求，还需要经第二次、第三次甚至更多次拉深，这里统称为后次拉深。后次拉深模的定位方式、压边方式、拉深方法以与所用毛坯与首次拉深模有所不同。图 8.8 无压边圈的后次拉深模图 8.9 无压边圈的反向后次拉深模图 8.10 有压边圈的反向后次拉深模图 8.11 双动正反向拉深原理图 8.12 有压边圈的后次拉深模8.3 单动压力机落料拉深模拉深工序可以与一种或多种其他冲压工序(如落料、冲孔、成形、翻边、切边等)复合，构成拉深复合模。在单动压力机的一个工作行程，落料拉深模可完成落料、拉深两道(甚至更多道)工序，工作效率高，但结构较复杂，设计时要特别注意模具中所复合的各冲压工序的工作次序。8.3.1 凸缘制件的落料拉深模图 8.13 带凸缘制件落料拉深复合模8.3.2 球形制件落料拉深模图 8.14 球形制件落料拉深复合模8.3.3 矩形制件落料拉深模图 8.15 油箱落料拉深复合模图 8.16 矩形制件落料拉深复合模8.3.4 落料拉深压形模图 8.17 落料拉深压形复合模8.3.5 落料拉深冲孔模图 8.18 落料拉深冲孔复合模图 8.19 拉深切边冲孔复合模8.4 单动压力机落料、正反拉深、冲孔和翻边复合模图 8.20 落料、正反拉深、冲孔翻边复合模8.5 双动压力机拉深模图 8.21 双动压力机大型零件拉深模(凸模导向)图 8.22 双动压力机大型零件拉深模(压边圈导向)8.6 拉...
