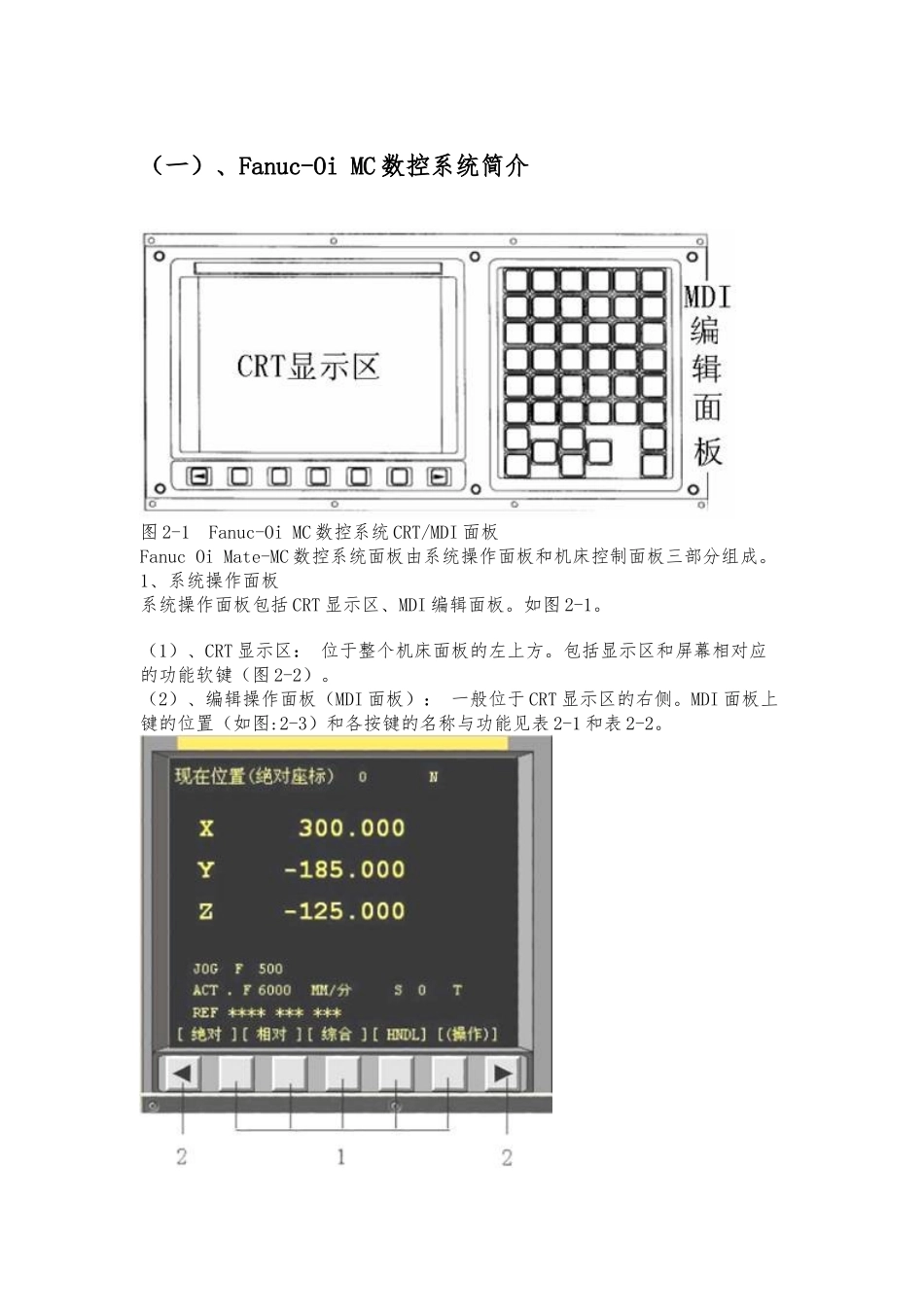

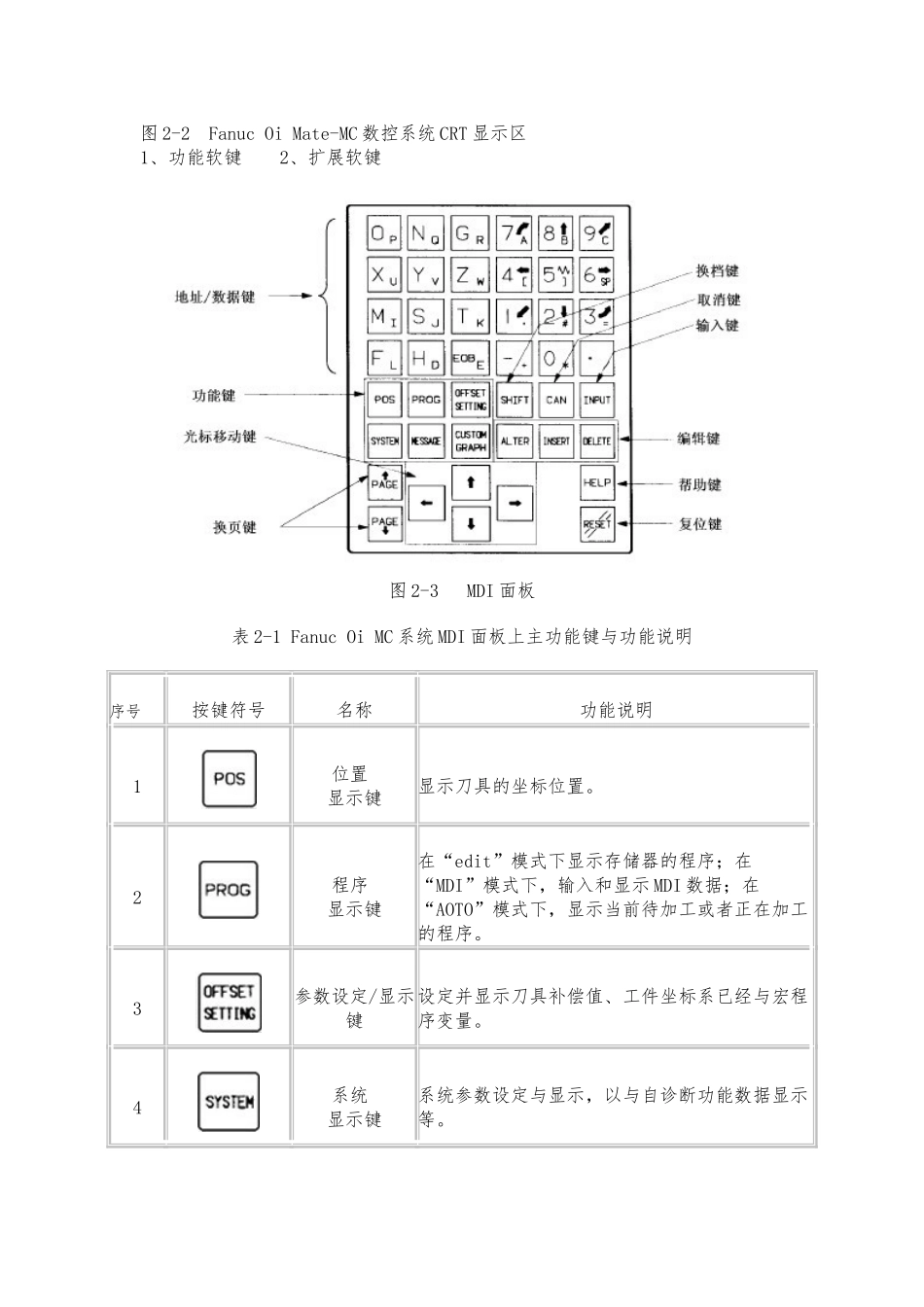

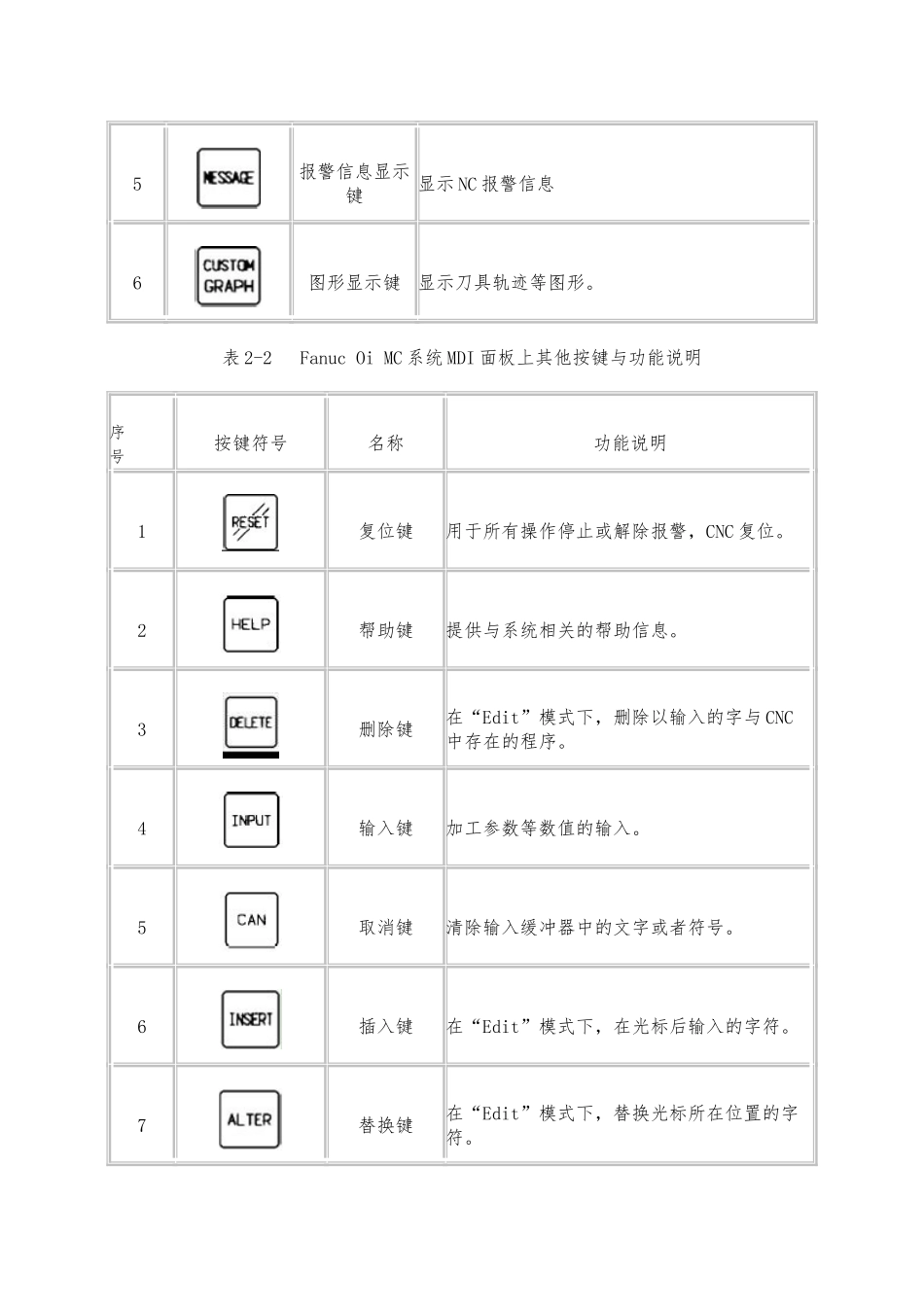

(一)、Fanuc-Oi MC 数控系统简介图 2-1 Fanuc-Oi MC 数控系统 CRT/MDI 面板 Fanuc Oi Mate-MC 数控系统面板由系统操作面板和机床控制面板三部分组成。1、系统操作面板系统操作面板包括 CRT 显示区、MDI 编辑面板。如图 2-1。(1)、CRT 显示区: 位于整个机床面板的左上方。包括显示区和屏幕相对应的功能软键(图 2-2)。(2)、编辑操作面板(MDI 面板): 一般位于 CRT 显示区的右侧。MDI 面板上键的位置(如图:2-3)和各按键的名称与功能见表 2-1 和表 2-2。图 2-2 Fanuc Oi Mate-MC 数控系统 CRT 显示区 1、功能软键 2、扩展软键 图 2-3 MDI 面板 表 2-1 Fanuc Oi MC 系统 MDI 面板上主功能键与功能说明 序号 按键符号 名称 功能说明 1位置 显示键 显示刀具的坐标位置。2程序 显示键 在“edit”模式下显示存储器的程序;在“MDI”模式下,输入和显示 MDI 数据;在“AOTO”模式下,显示当前待加工或者正在加工的程序。3参数设定/显示键 设定并显示刀具补偿值、工件坐标系已经与宏程序变量。4系统 显示键 系统参数设定与显示,以与自诊断功能数据显示等。5报警信息显示键 显示 NC 报警信息6图形显示键 显示刀具轨迹等图形。表 2-2 Fanuc Oi MC 系统 MDI 面板上其他按键与功能说明 序 号 按键符号 名称 功能说明 1复位键 用于所有操作停止或解除报警,CNC 复位。 2帮助键 提供与系统相关的帮助信息。 3删除键 在“Edit”模式下,删除以输入的字与 CNC中存在的程序。 4输入键 加工参数等数值的输入。 5取消键 清除输入缓冲器中的文字或者符号。 6插入键 在“Edit”模式下,在光标后输入的字符。 7替换键 在“Edit”模式下,替换光标所在位置的字符。 8上档键 用于输入处在上档位置的字符。 9光标翻页键 向上或者向下翻页 10程序编辑键 用于 NC 程序的输入。 11光标移动键 用于改变光标在程序中的位置。 2、机床控制面板Fanuc Oi Mate-MC 数控系统的控制面板通常在 CRT 显示区的下方(如图:2-3),各按键(旋钮)的名称与功能见表 2-3。图 2-3 Fanuc Oi Mate-MC 数控系统的控制面板 表 2-3 Fanuc Oi Mate-MC 数控系统的控制面板各按键与功能 序 号 按键、旋钮 符号 按键、旋钮 名称 功能说明 1系统电源开关 按下左边绿色键,机床系统电源开;按下右边红色键,机床系统电源关。2急停 按键 紧急情况下按下...
