斜齿圆柱齿轮单级减速器设计说明

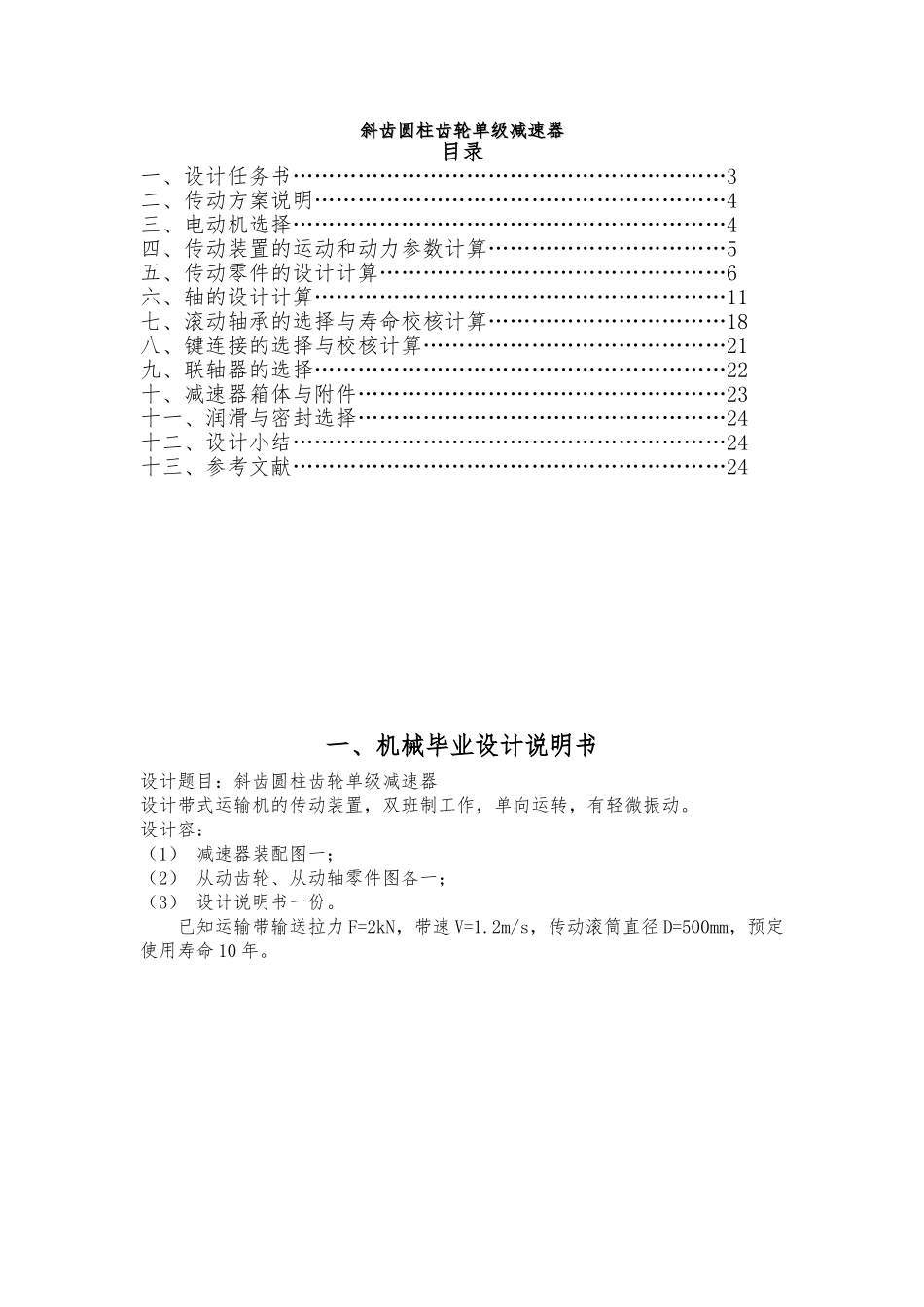

斜齿圆柱齿轮单级减速器设计说明_第1页
1/24
斜齿圆柱齿轮单级减速器设计说明_第2页
2/24
斜齿圆柱齿轮单级减速器设计说明_第3页
3/24
斜齿圆柱齿轮单级减速器斜齿圆柱齿轮单级减速器目录一、设计任务书……………………………………………………3二、传动方案说明…………………………………………………4三、电动机选择……………………………………………………4四、传动装置的运动和动力参数计算……………………………5五、传动零件的设计计算…………………………………………6 六、轴的设计计算…………………………………………………11七、滚动轴承的选择与寿命校核计算……………………………18八、键连接的选择与校核计算……………………………………21九、联轴器的选择…………………………………………………22十、减速器箱体与附件……………………………………………23十一、润滑与密封选择……………………………………………24十二、设计小结……………………………………………………24十三、参考文献……………………………………………………24一、机械毕业设计说明书设计题目:斜齿圆柱齿轮单级减速器设计带式运输机的传动装置,双班制工作,单向运转,有轻微振动。设计容:(1) 减速器装配图一;(2) 从动齿轮、从动轴零件图各一;(3) 设计说明书一份。已知运输带输送拉力 F=2kN,带速 V=1.2m/s,传动滚筒直径 D=500mm,预定使用寿命 10 年。图 1 带式输送机的传动装置简图1. 带传动;2.电动机;3.减速器;4.联轴器;5.卷筒;6.传送带设 计 计 算 与 说 明结 果二、传动方案的分析经过分析,确定了传送带的转向,并确定了斜齿圆柱齿轮的旋向,如图一所示。三、电动机选择1.电动机类型选择设 计 计 算 与 说 明结 果根据电源与工作机工作条件,选用卧式封闭型 Y(IP444)系列三相沟通异步电动机。2.电动机功率的选择1)工作机所需功率由本书 P7 式(2-2) 2)电动机的输出功率 Pd 由表 2-4 查得:V 带传动 滚动轴承 3 对(减速箱 2+卷筒 1 对)圆柱齿轮 弹性联轴器 总效率:则查表 20-1, 选用额定功率的电动机。3.电动机转速的选择查表 2-1 得 V 带传动比围 i1’=2-4,单级圆柱齿轮传动比围i2’=3-6,则电动机转速可选围为:考虑传动比不宜过大,电动机质量不宜过大,选用同步转速为750r/min 的电动机。4.电动机型号的确定由表 20-1 确定电动机型号为 Y132M-8。额定功率:满载转速:nm=710 r/min设 计 计 算 与 说 明结 果电动机质量:79 kg四、计算传动装置的运动和动力参数1、总传动比...
