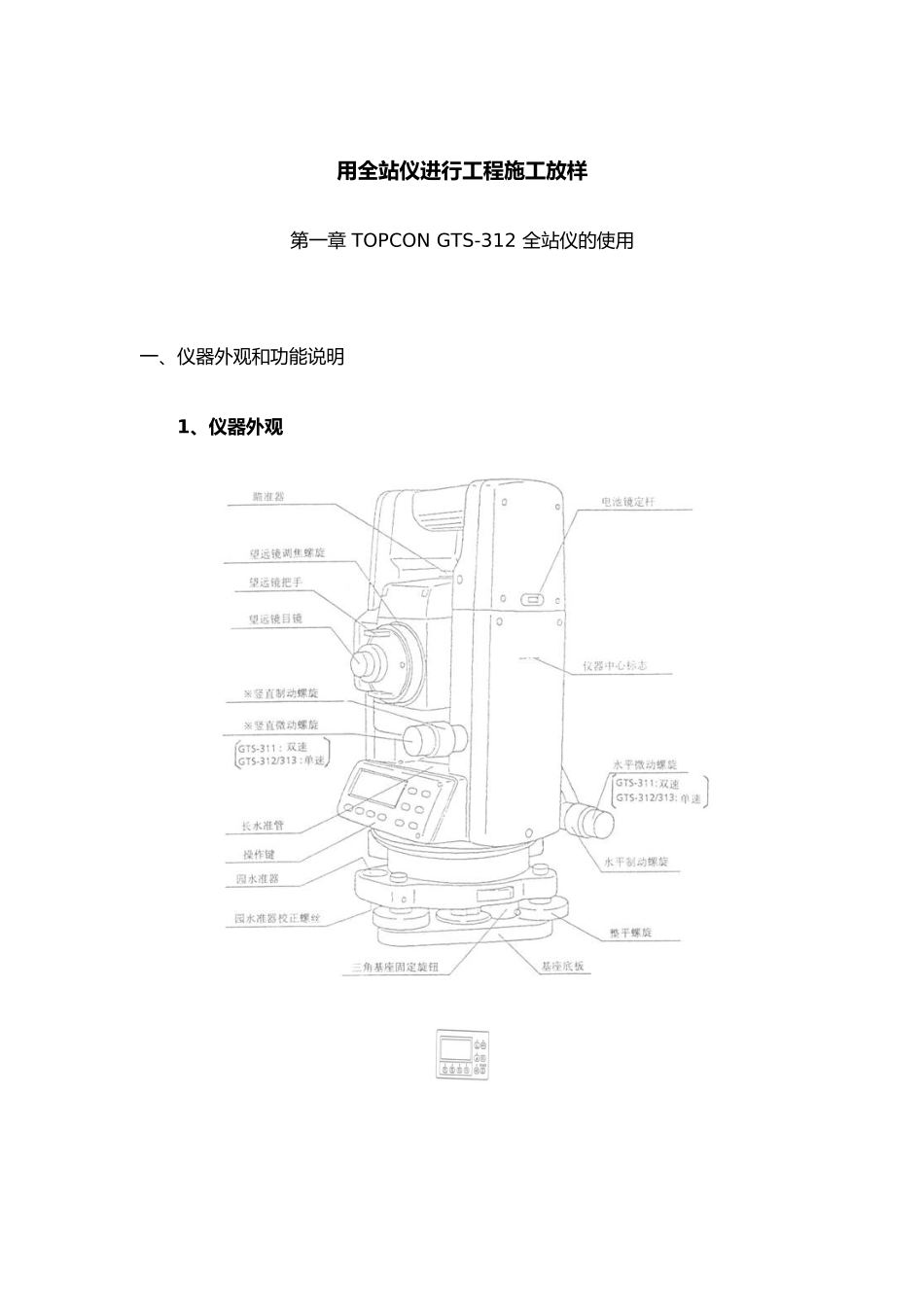

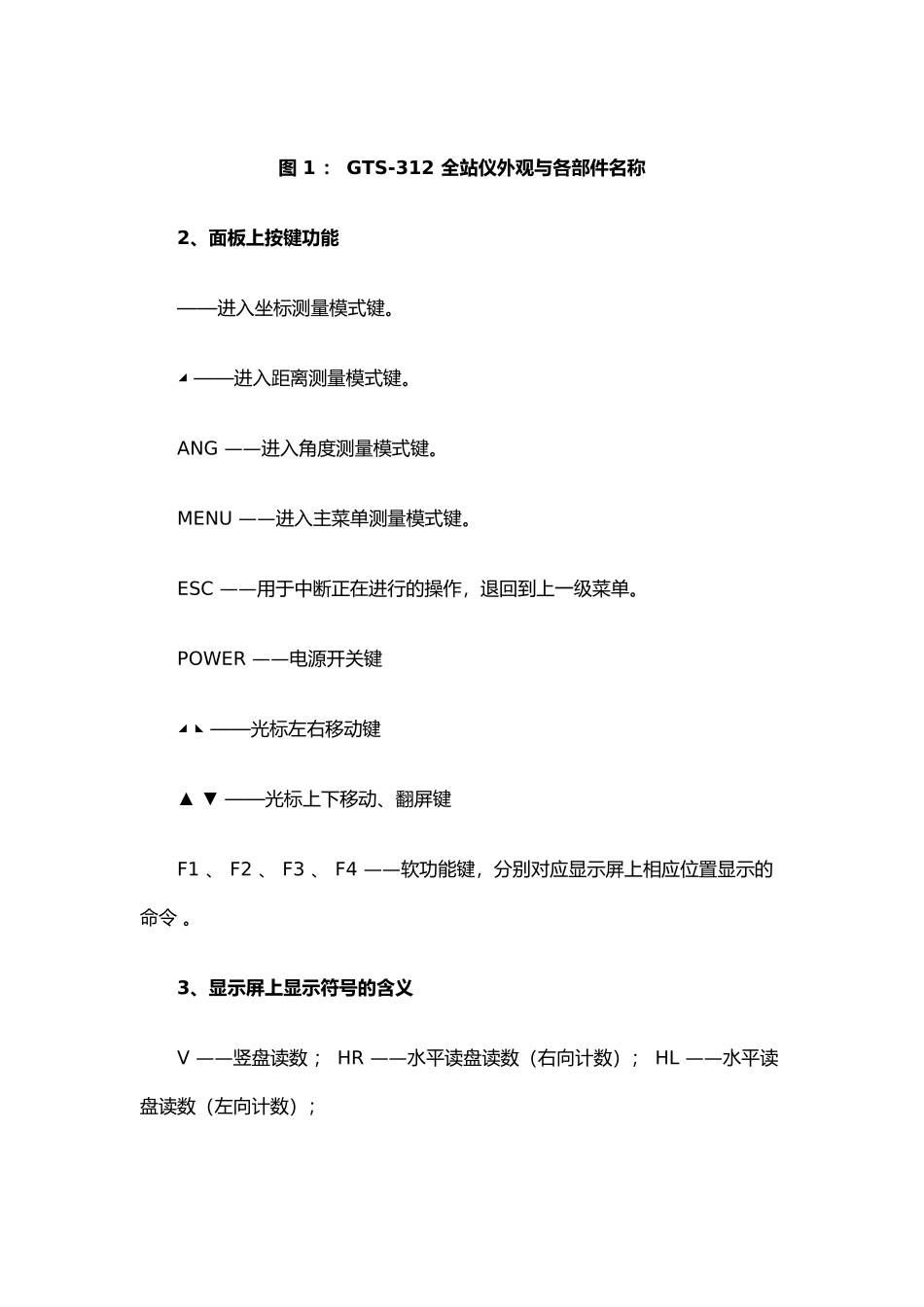

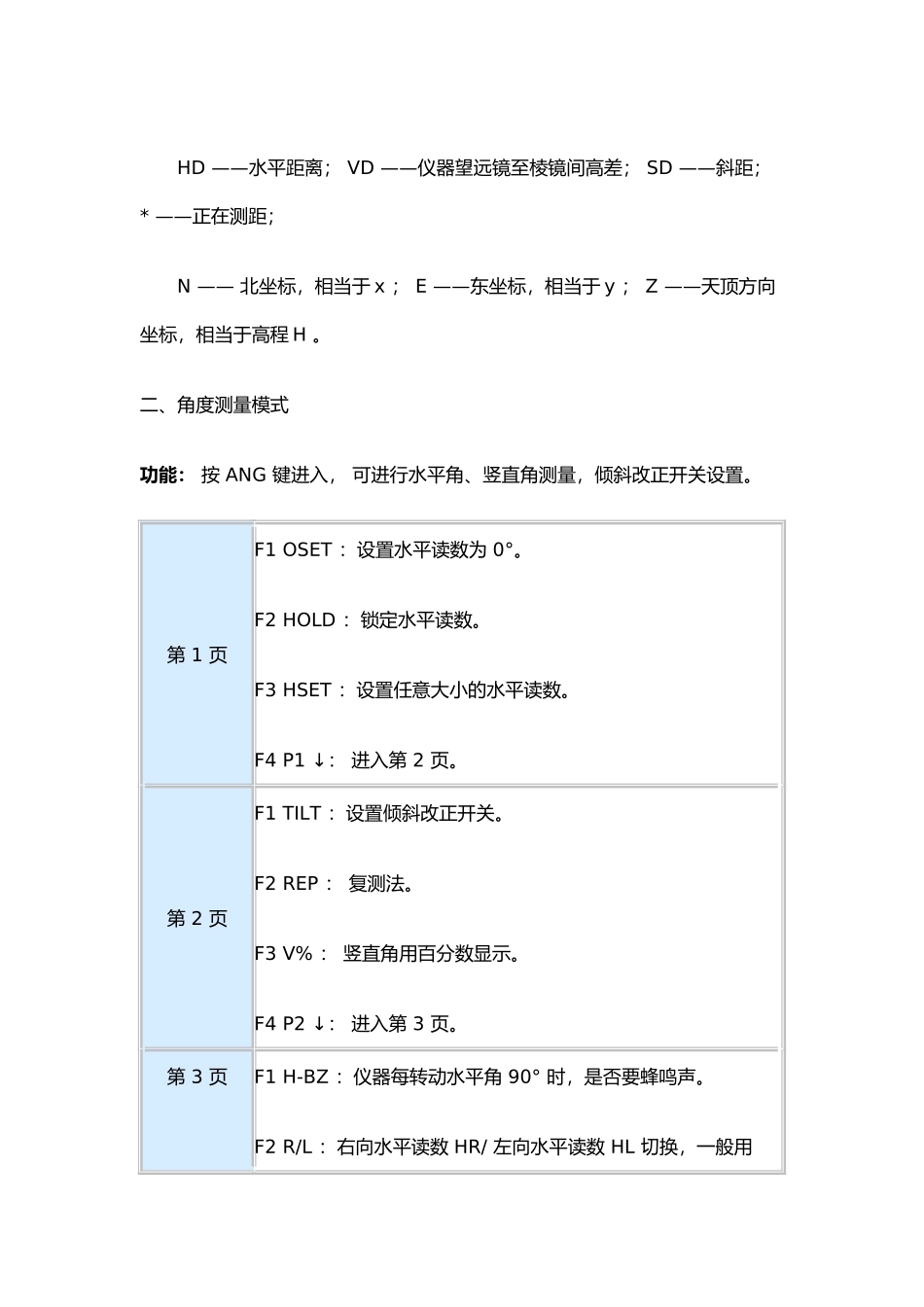

用全站仪进行工程施工放样第一章 TOPCON GTS-312 全站仪的使用 一、仪器外观和功能说明 1、仪器外观 图 1 ： GTS-312 全站仪外观与各部件名称 2、面板上按键功能 ——进入坐标测量模式键。 ◢ ——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ◢ ◣ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令 。 3、显示屏上显示符号的含义 V ——竖盘读数 ； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N —— 北坐标，相当于 x ； E ——东坐标，相当于 y ； Z ——天顶方向坐标，相当于高程 H 。二、角度测量模式功能： 按 ANG 键进入， 可进行水平角、竖直角测量，倾斜改正开关设置。 第 1 页F1 OSET ：设置水平读数为 0°。F2 HOLD ：锁定水平读数。F3 HSET ：设置任意大小的水平读数。F4 P1 ↓： 进入第 2 页。第 2 页F1 TILT ：设置倾斜改正开关。F2 REP ： 复测法。F3 V% ： 竖直角用百分数显示。F4 P2 ↓： 进入第 3 页。第 3 页F1 H-BZ ：仪器每转动水平角 90° 时，是否要蜂鸣声。F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。F4 P3 ↓：进入第 1 页。 三、距离测量模式 功能： 先按 ◢ 键 进入， 可进行水平角、竖直角、斜距、平距、高差测量与 PSM 、 PPM 、距离单位等设置第 1 页F1 MEAS ：进行测量。F2 MODE ：设置测量模式， Fine/coarse/tragcking（精测/ 粗测/ 跟踪）。F3 S/A ： 设置棱镜常数改正值（ PSM ）、大气改正值（ PPM ）。F4 P1 ↓：进入第 2 页。第 2 页F1 OFSET ：偏心测量方式。F2 SO ：距离放样测量方式。F3 m /f/i ：距离单位米 / 英尺 / 英寸的切换。F4 P2 ↓： 进入第 1 页。 四、坐标测量模式 功能：按 进入，可进行坐标（N，E ，H）、水平角、竖直角、斜距测量与 PSM 、 PPM 、距离单位等设置。第 1 页F1 MEAS ：进行测量。F2 ...
