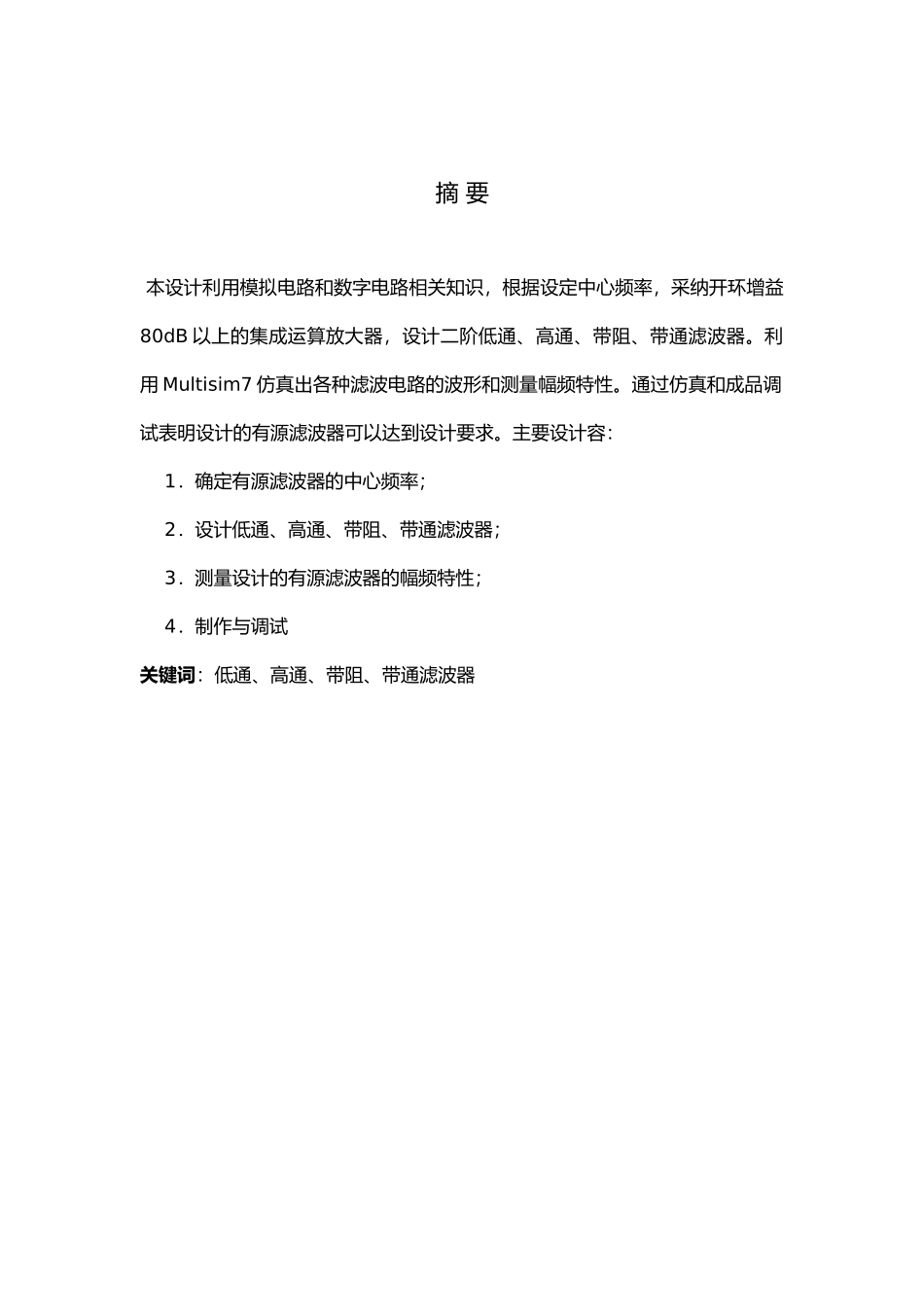

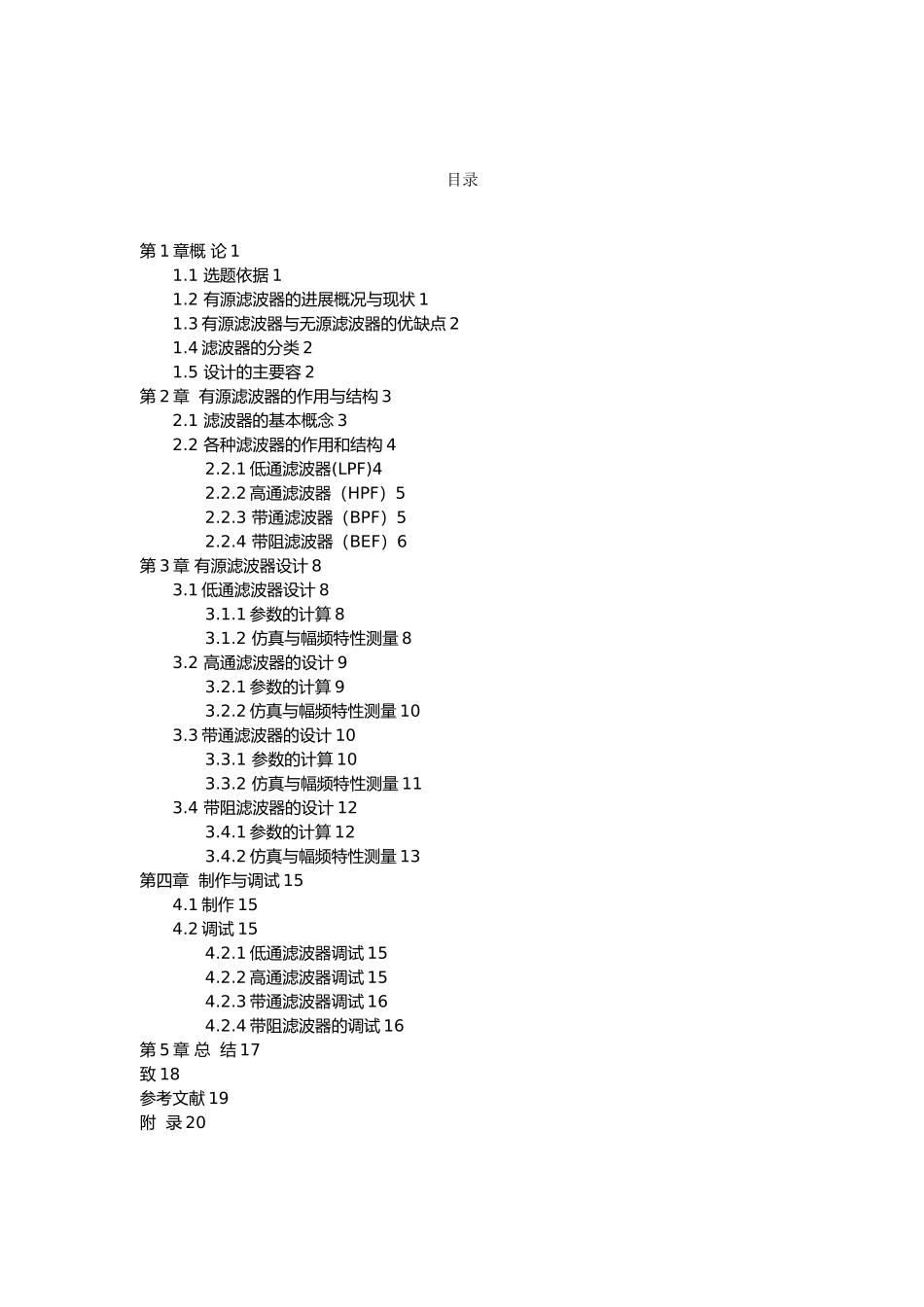

XXX毕业设计报告有源滤波器设计学生杜超超所 在 系电子信息工程系班 级五电 0701 班专 业应用电子技术指导老师XXX2024 年 10 月 20 日摘 要 本设计利用模拟电路和数字电路相关知识，根据设定中心频率，采纳开环增益80dB 以上的集成运算放大器，设计二阶低通、高通、带阻、带通滤波器。利用 Multisim7 仿真出各种滤波电路的波形和测量幅频特性。通过仿真和成品调试表明设计的有源滤波器可以达到设计要求。主要设计容：1．确定有源滤波器的中心频率；2．设计低通、高通、带阻、带通滤波器；3．测量设计的有源滤波器的幅频特性；4．制作与调试关键词：低通、高通、带阻、带通滤波器目录第 1 章概 论 11.1 选题依据 11.2 有源滤波器的进展概况与现状 11.3 有源滤波器与无源滤波器的优缺点 21.4 滤波器的分类 21.5 设计的主要容 2第 2 章 有源滤波器的作用与结构 32.1 滤波器的基本概念 32.2 各种滤波器的作用和结构 42.2.1 低通滤波器(LPF)42.2.2 高通滤波器（HPF）52.2.3 带通滤波器（BPF）52.2.4 带阻滤波器（BEF）6第 3 章 有源滤波器设计 83.1 低通滤波器设计 83.1.1 参数的计算 83.1.2 仿真与幅频特性测量 83.2 高通滤波器的设计 93.2.1 参数的计算 93.2.2 仿真与幅频特性测量 103.3 带通滤波器的设计 103.3.1 参数的计算 103.3.2 仿真与幅频特性测量 113.4 带阻滤波器的设计 123.4.1 参数的计算 123.4.2 仿真与幅频特性测量 13第四章 制作与调试 154.1 制作 154.2 调试 154.2.1 低通滤波器调试 154.2.2 高通滤波器调试 154.2.3 带通滤波器调试 164.2.4 带阻滤波器的调试 16第 5 章 总 结 17致 18参考文献 19附 录 20第 1 章 概 论1.1 选题依据根据所学的专业和自己的爱好，采纳数电、模电知识来完成有源滤波器的设计。在近代电信设备和各类控制系统中，滤波器应用极为广泛；在所有的电子部件中，使用最多，技术最为复杂的要算滤波器了。滤波器的优劣直接决定产品的优劣，所以，对滤波器的讨论和生产历来为各国所重视。1.2 有源滤波器的进展概况与现状1917 年美国和德国科学家分别发明了 LC 滤波器，次年导致了美国第一个多路复用系统的出现。20 世纪 50 年代无源滤波器日趋成熟。自 60 年代起由于计算机技术、集成工艺和材料工业的进展，滤波器进展上了一个新台阶，并且朝着低功耗、高精度、小体积、多功能、稳定可靠和价廉方向努...
