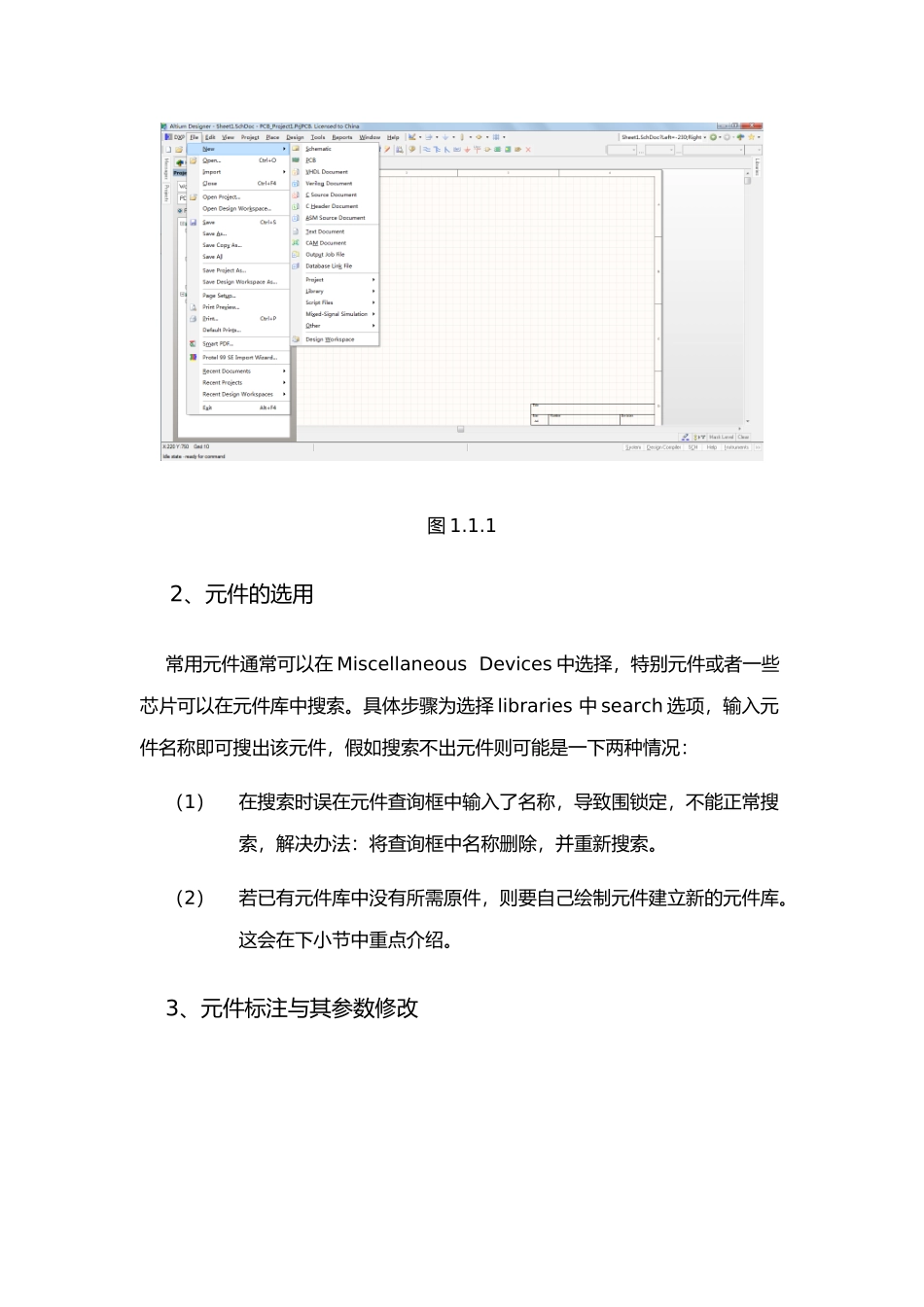

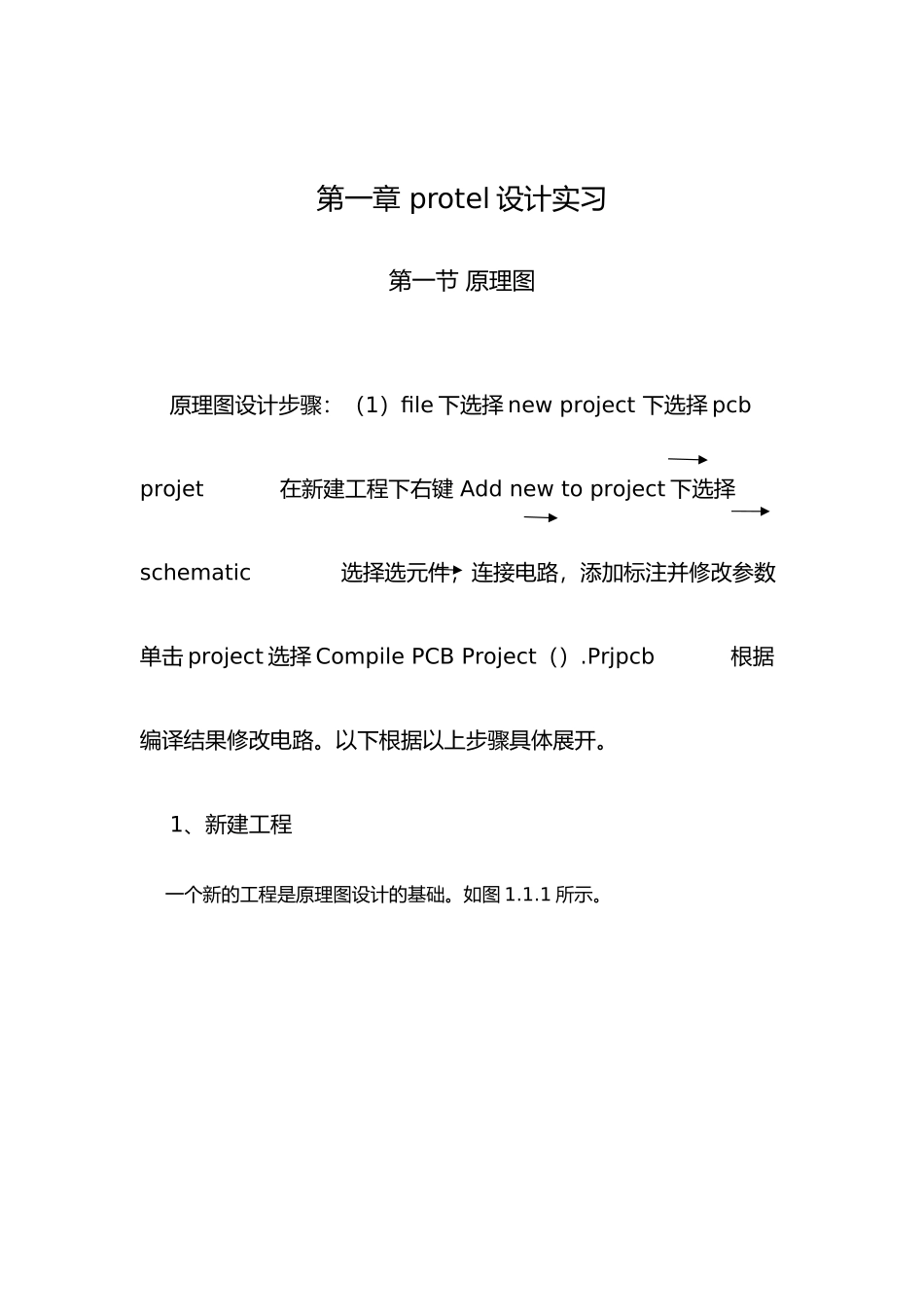

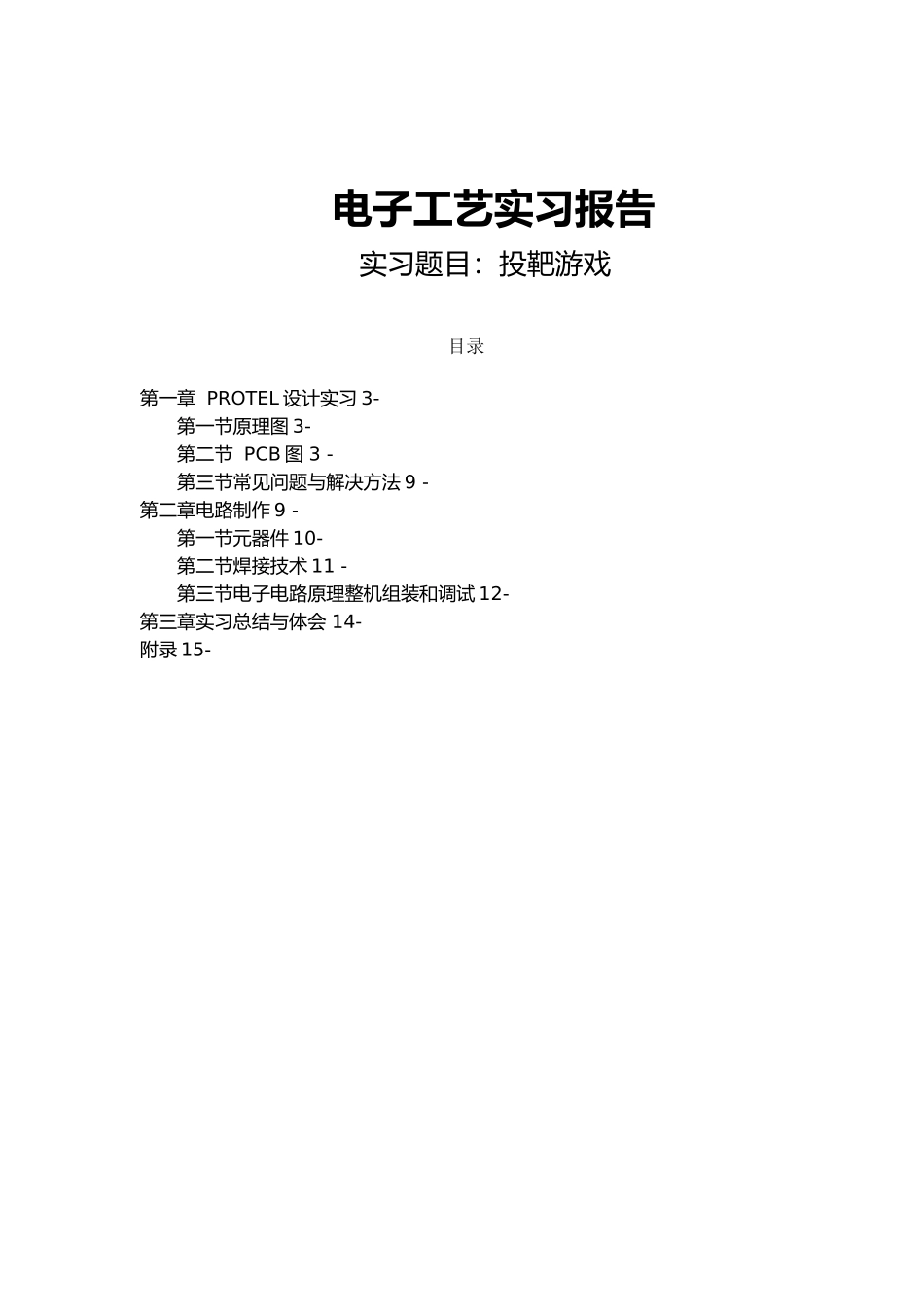

电子工艺实习报告实习题目：投靶游戏目录第一章 PROTEL 设计实习 3-第一节原理图 3-第二节 PCB 图 3 -第三节常见问题与解决方法 9 -第二章电路制作 9 -第一节元器件 10-第二节焊接技术 11 -第三节电子电路原理整机组装和调试 12-第三章实习总结与体会 14-附录 15-第一章 protel 设计实习第一节 原理图原理图设计步骤：（1）file 下选择 new project 下选择 pcb projet 在新建工程下右键 Add new to project 下选择schematic 选择选元件，连接电路，添加标注并修改参数 单击 project 选择 Compile PCB Project（）.Prjpcb 根据编译结果修改电路。以下根据以上步骤具体展开。1、新建工程一个新的工程是原理图设计的基础。如图 1.1.1 所示。图 1.1.12、元件的选用常用元件通常可以在 Miscellaneous Devices 中选择，特别元件或者一些芯片可以在元件库中搜索。具体步骤为选择 libraries 中 search 选项，输入元件名称即可搜出该元件，假如搜索不出元件则可能是一下两种情况：（1）在搜索时误在元件查询框中输入了名称，导致围锁定，不能正常搜索，解决办法：将查询框中名称删除，并重新搜索。（2）若已有元件库中没有所需原件，则要自己绘制元件建立新的元件库。这会在下小节中重点介绍。3、元件标注与其参数修改具体方法双击该元件，在弹出的对话框中选择元件名称与其类型与其可见性，双击元件的参数在弹出的对话框中即可进行修改。如图 1.1.2 所示。图 1.1.24、建立电气连接方法有以下两种：(1)网络节点：选择网络节点，移动到元件引脚上出现红叉后松开，再双击之，修改其名称，再在这个引脚需要连接的另一个引脚放上网络节点更改其名称和另外一个一样，这样就建立了连接；(2)导线连接：直接选择导线然后从一个引脚连到另一个引脚出现红叉后松开。注：网络节点只是适用于当引脚较多且连接比较困难的情况下，一般还是通过导线连接，这样比较便于检查。5、元件库的新建和新建元件（1）元件库新建：在新建工程下选择 Add new to 下的 schematic library即完成新建一个元件库。如图 1.1.3 所示。图 1.1.3（2）画新元件：在打开的元件绘制窗口中选择矩形，引脚等并根据要求修改引脚名称，画好元件后在 SCH Library 下双击该器件，在弹出的窗口中修改该元件的参数并储存。这样就可以在元件调用窗口中选择该器件了。（3）给所画的元件添加子件：选择 tools 中的 Next Part，新弹出一...
