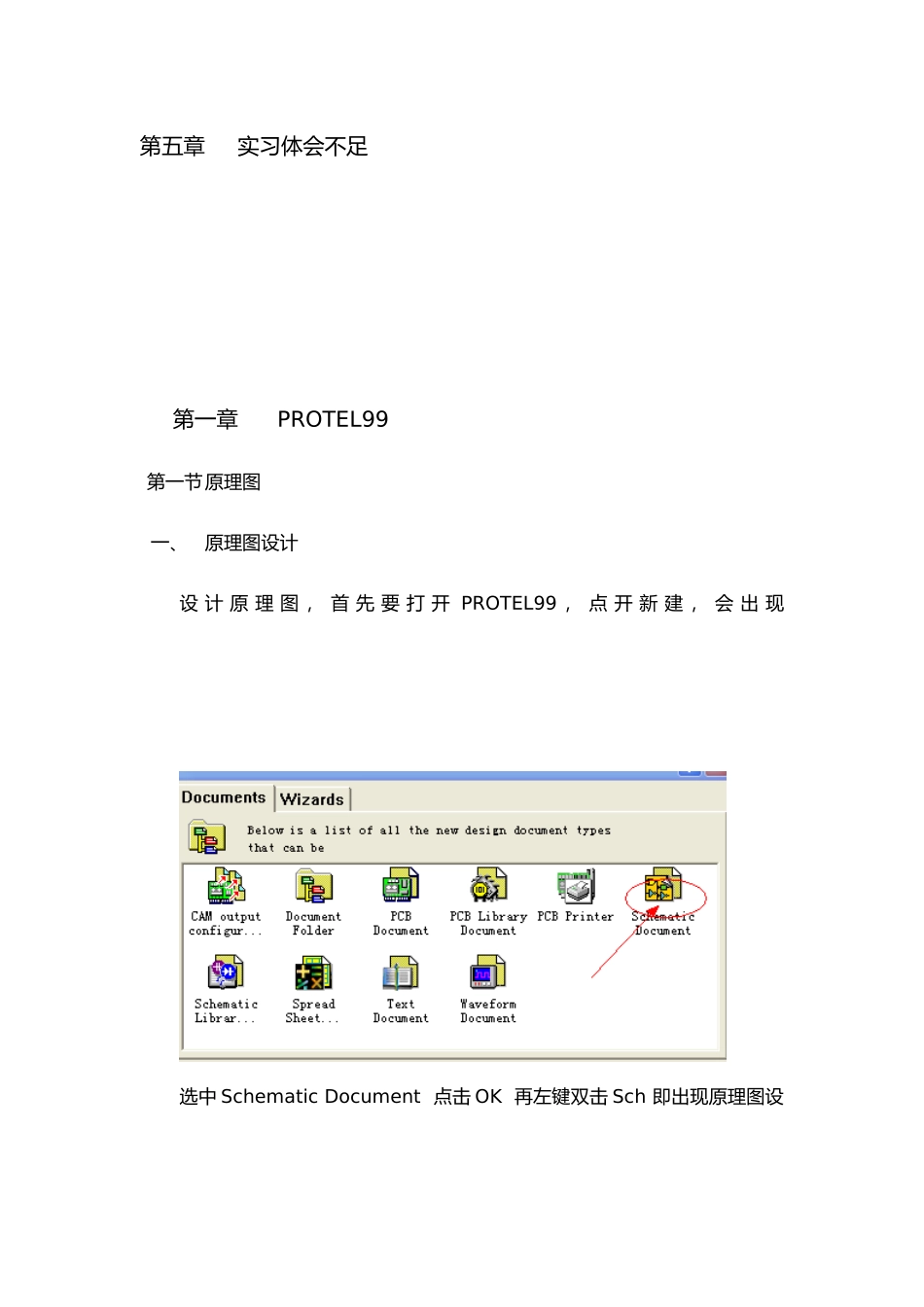

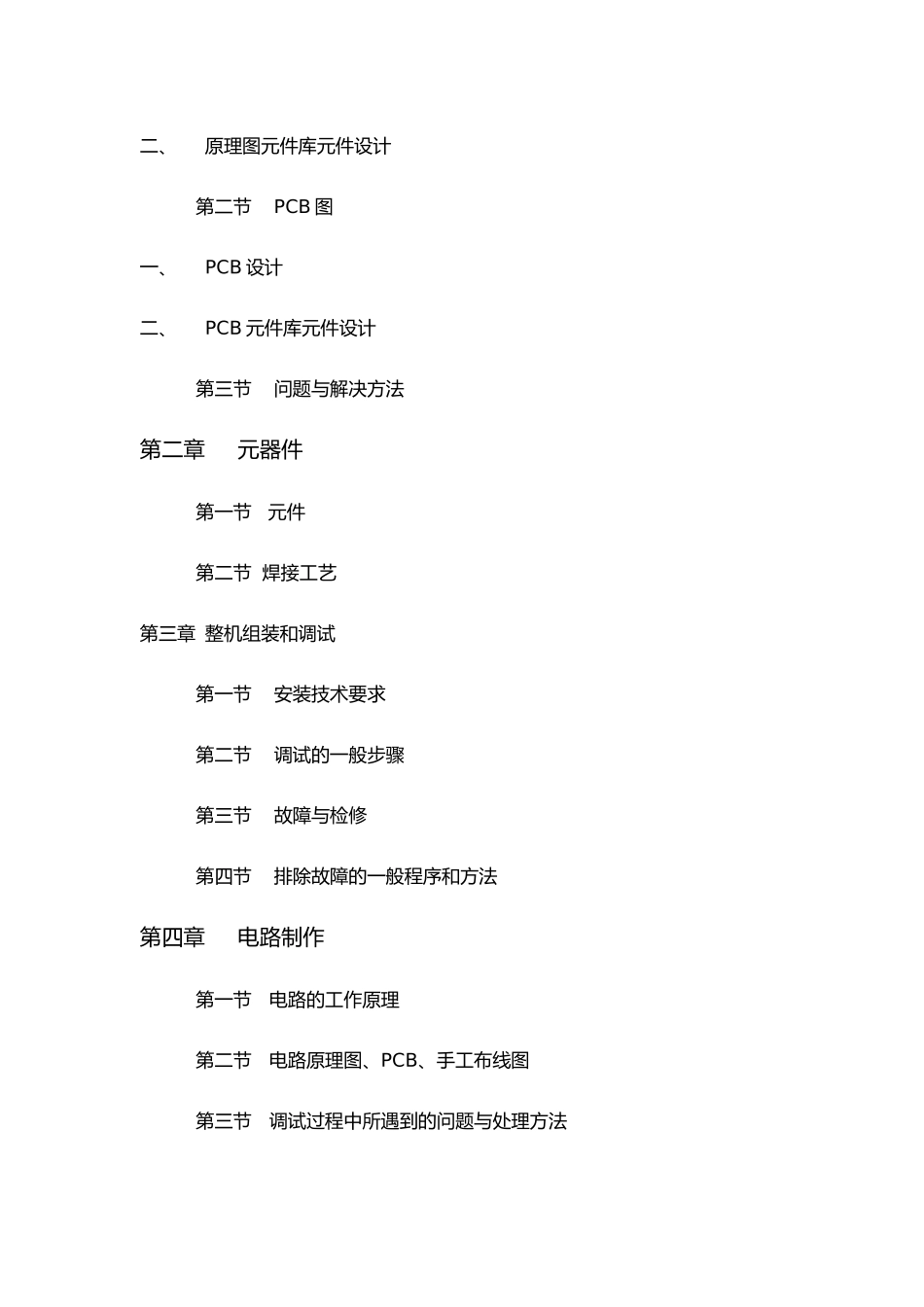

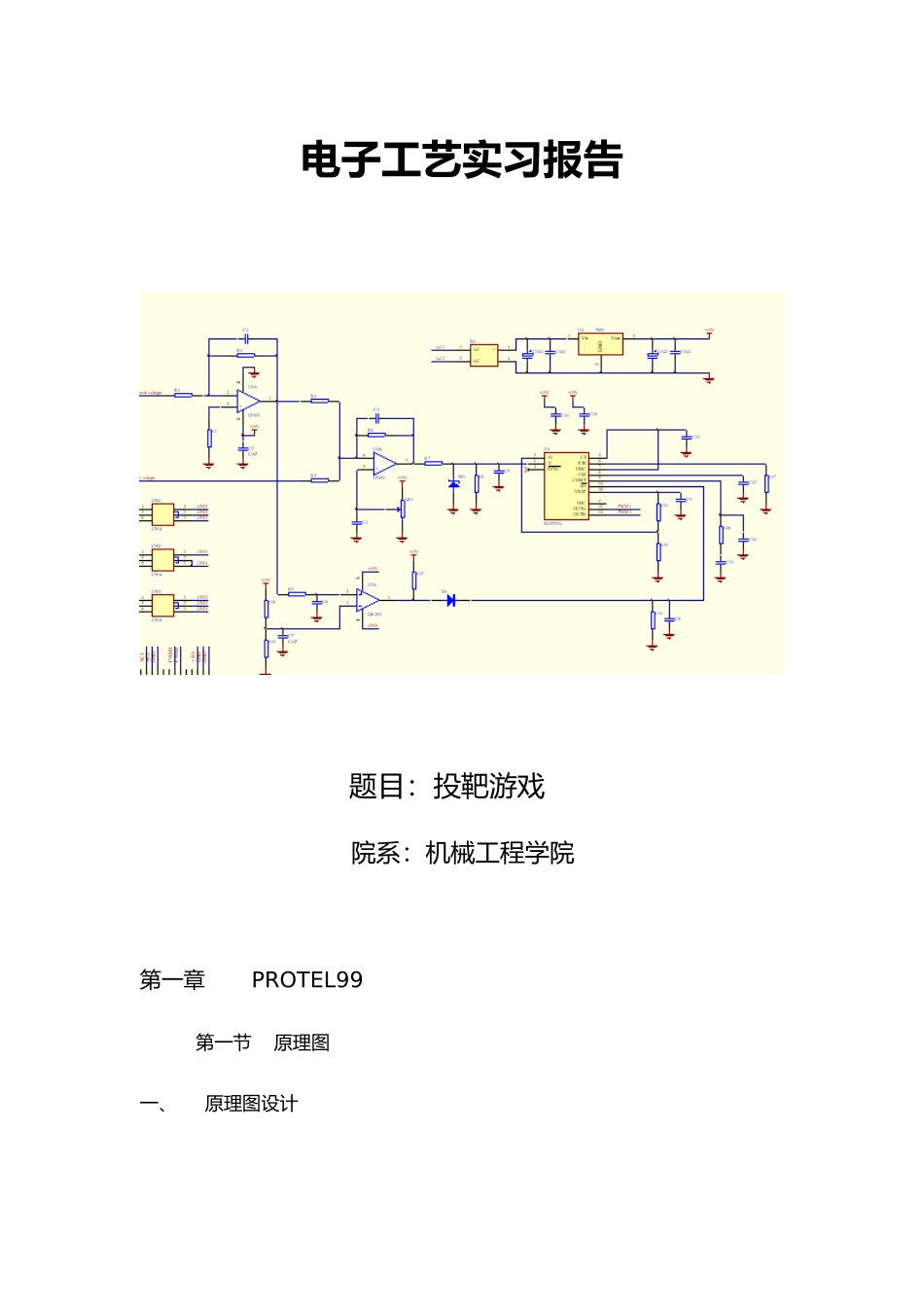

电子工艺实习报告题目：投靶游戏院系：机械工程学院第一章 PROTEL99第一节 原理图一、原理图设计二、原理图元件库元件设计第二节 PCB 图一、PCB 设计二、PCB 元件库元件设计第三节 问题与解决方法第二章元器件第一节 元件第二节 焊接工艺第三章 整机组装和调试第一节 安装技术要求第二节 调试的一般步骤第三节 故障与检修第四节 排除故障的一般程序和方法第四章电路制作第一节电路的工作原理第二节电路原理图、PCB、手工布线图第三节调试过程中所遇到的问题与处理方法第五章实习体会不足第一章 PROTEL99第一节原理图一、原理图设计设 计 原 理 图 ， 首 先 要 打 开 PROTEL99 ， 点 开 新 建 ， 会 出 现选中 Schematic Document 点击 OK 再左键双击 Sch 即出现原理图设计图纸画面。图纸上有两个工具栏，为了方便，也可以拖到边框外排列。如下图：放好工具栏，就可以开始设计电路图了。二、原理图元件库要设计原理图，元件是基础，那么应该怎样找到元件呢？单击 Browse Sch 我们可以看到元件库，在这里我们可以找到绝大部分所需要的元件，双击这个元件，然后用左键单击原理图纸，就可以拿出此元件放入原理图中。假如一个原理图中需要很多个同一种元件，可以双击元件库的元件，然后按 TAB 键，会出现元件具体信息，把这个元件编号，然后左键按顺序依次点击图纸，即出现一串连续编号的元件：左键点击图纸，则出现如下元件： 至于接电源和接地的元件，可以用类似的方法。接电源：拿出元件，左键点击元件不松开鼠标，按 TAB 键，显示元件信息，电源的将 net 的容改为 VCC，根据变现形式的不同，把 stvle 改成不同样子，让后点 OK 即可。接地的和接电源相差不多，只是把 net 的容 VCC 改为 GND 即可，其表现形式也是根据实际情况更改。有时候需要的元件在已知元件库里无法找到，这就需要我们自己画出所需要的元件。具体操作过程如下：先建一个文件打开这个文件，点开 tools 的 New Component 为这个文件重新命名，用适当工具画出所需元件，然后点击 Place 即可把这个元件移动到电路图中。第二节 PCB 图一、PCB 设计建一个PCB文件打开这个文件，设定好规则。如：电源 VCC 线路间隔 20mm 进行下图造作后，点击OK键选 中 一 个 区 域 ， 把 电 子 元 件 放 入 这 个 区 域 中手 动 放 好 元 件 ， 点 击 ALL 进 行 布 线 让 线 路 符 ...
