电流表电压表读数

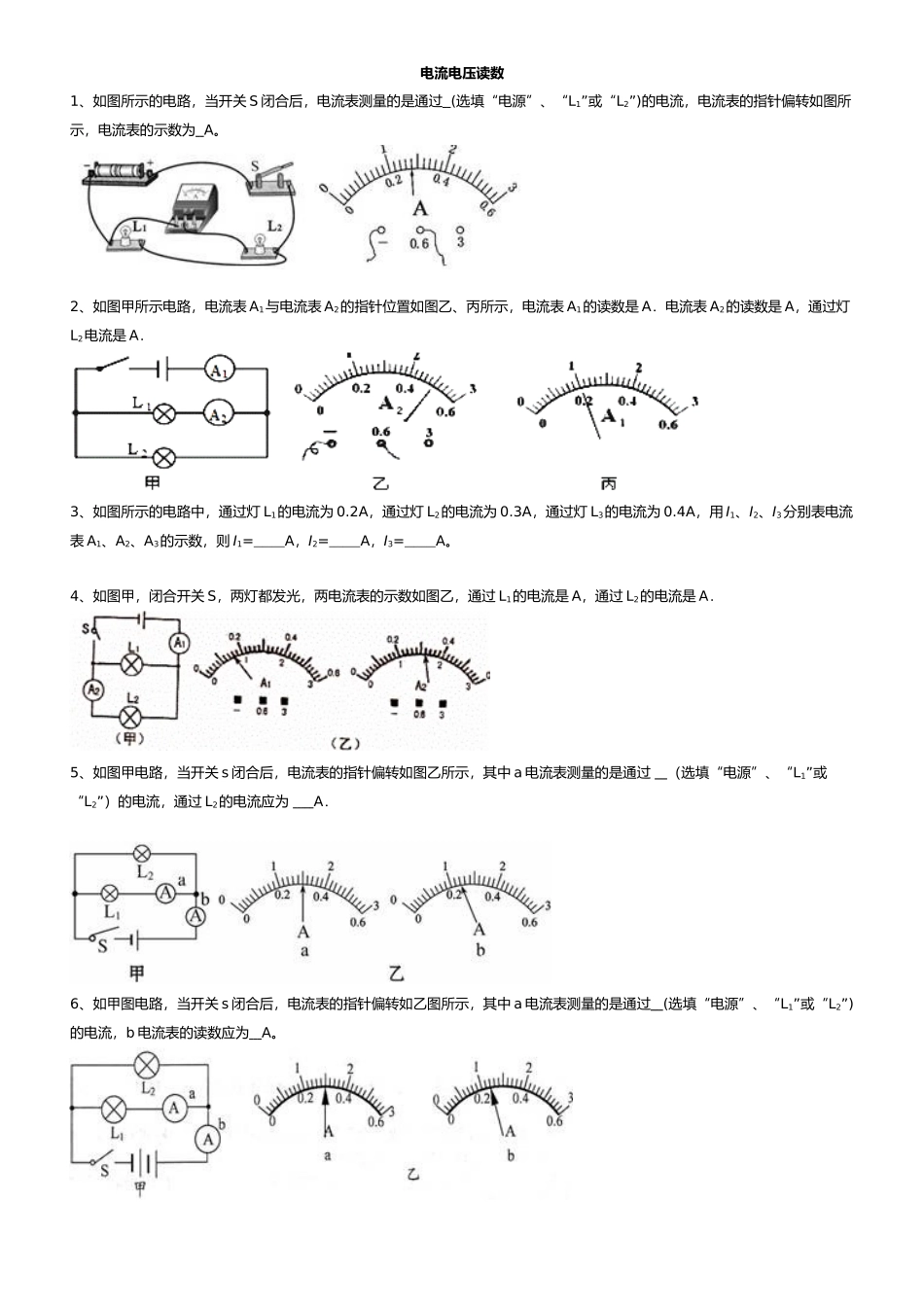

电流表电压表读数_第1页
1/9

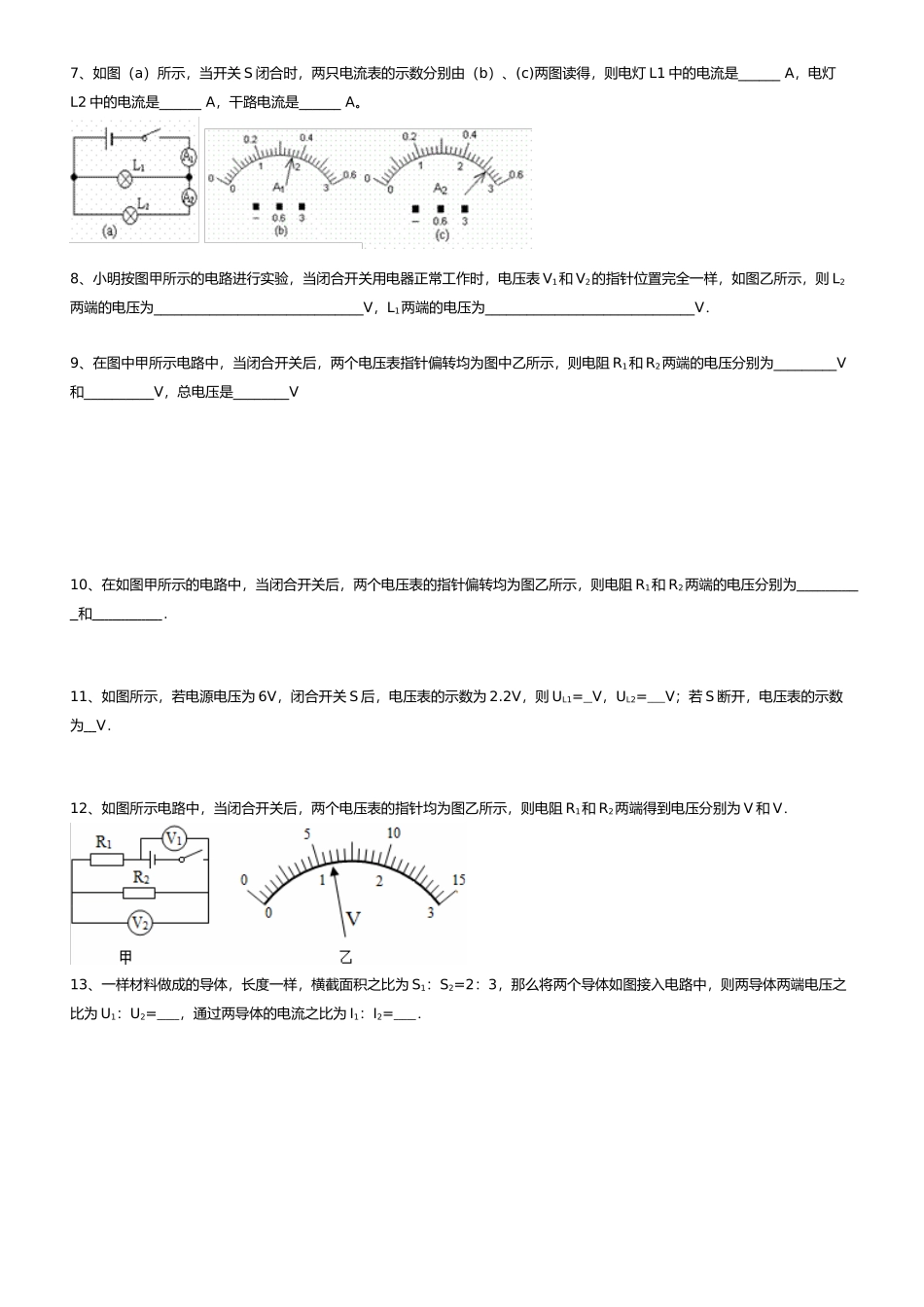

电流表电压表读数_第2页
2/9

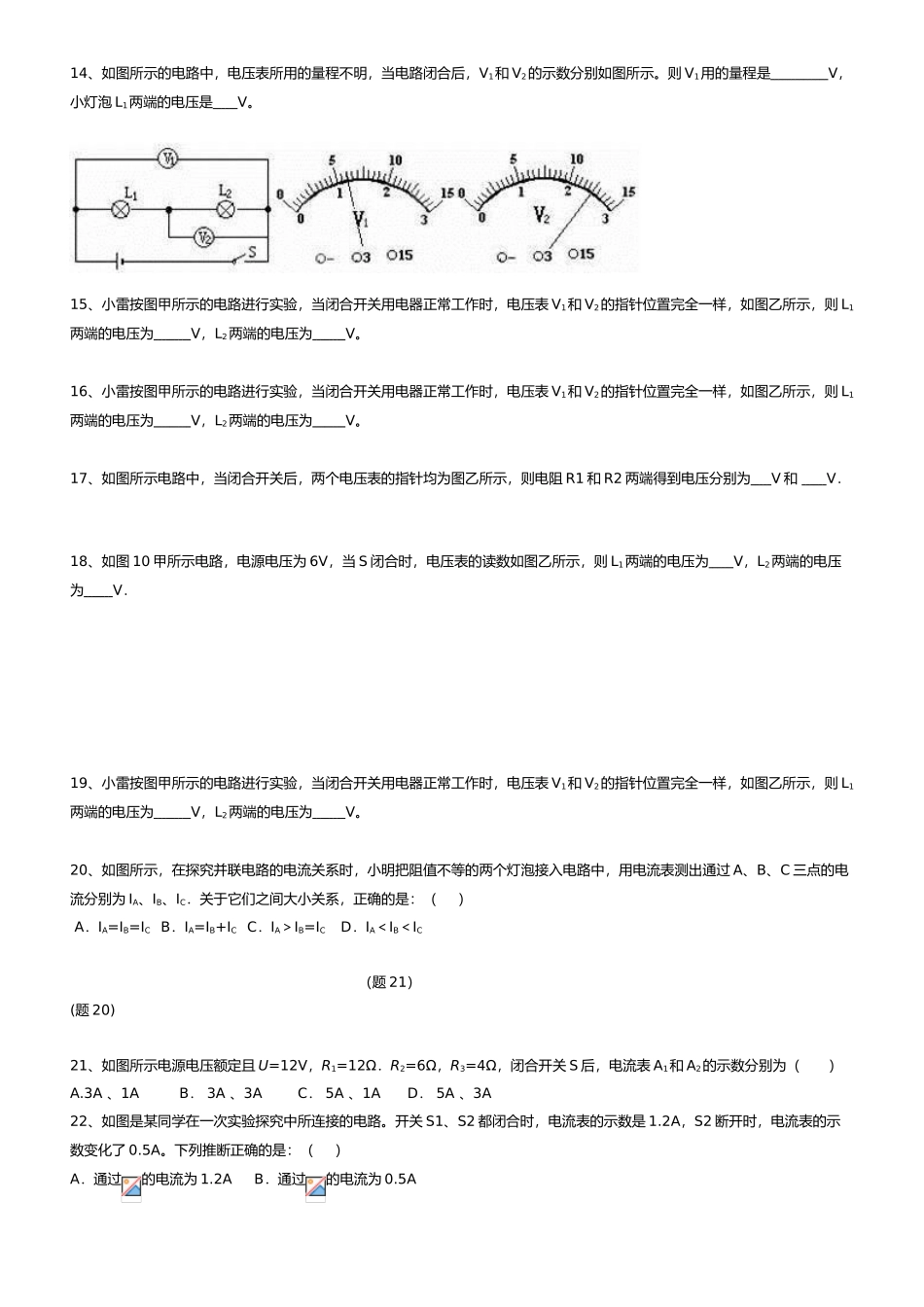

电流表电压表读数_第3页
3/9
电流电压读数1、如图所示的电路,当开关 S 闭合后,电流表测量的是通过 (选填“电源”、“L1”或“L2”)的电流,电流表的指针偏转如图所示,电流表的示数为 A。2、如图甲所示电路,电流表 A1与电流表 A2的指针位置如图乙、丙所示,电流表 A1的读数是 A.电流表 A2的读数是 A,通过灯L2电流是 A.3、如图所示的电路中,通过灯 L1的电流为 0.2A,通过灯 L2的电流为 0.3A,通过灯 L3的电流为 0.4A,用 I1、I2、I3分别表电流表 A1、A2、A3的示数,则 I1= A,I2= A,I3= A。4、如图甲,闭合开关 S,两灯都发光,两电流表的示数如图乙,通过 L1的电流是 A,通过 L2的电流是 A.5、如图甲电路,当开关 s 闭合后,电流表的指针偏转如图乙所示,其中 a 电流表测量的是通过 (选填“电源”、“L1”或“L2”)的电流,通过 L2的电流应为 A.6、如甲图电路,当开关 s 闭合后,电流表的指针偏转如乙图所示,其中 a 电流表测量的是通过 (选填“电源”、“L1”或“L2”)的电流,b 电流表的读数应为 A。7、如图(a)所示,当开关 S 闭合时,两只电流表的示数分别由(b)、(c)两图读得,则电灯 L1 中的电流是______ A,电灯L2 中的电流是______ A,干路电流是______ A。8、小明按图甲所示的电路进行实验,当闭合开关用电器正常工作时,电压表 V1和 V2的指针位置完全一样,如图乙所示,则 L2两端的电压为______________________________V,L1两端的电压为______________________________V.9、在图中甲所示电路中,当闭合开关后,两个电压表指针偏转均为图中乙所示,则电阻 R1和 R2两端的电压分别为_________V和__________V,总电压是________V 10、在如图甲所示的电路中,当闭合开关后,两个电压表的指针偏转均为图乙所示,则电阻 R1和 R2两端的电压分别为 和 . 11、如图所示,若电源电压为 6V,闭合开关 S 后,电压表的示数为 2.2V,则 UL1= V,UL2= V;若 S 断开,电压表的示数为 V. 12、如图所示电路中,当闭合开关后,两个电压表的指针均为图乙所示,则电阻 R1和 R2两端得到电压分别为 V 和 V.13、一样材料做成的导体,长度一样,横截面积之比为 S1:S2=2:3,那么将两个导体如图接入电路中,则两导体两端电压之比为 U1:U2= ,通过两导体的电流之比为 I1:I2= .14、如图所示的电路中,电压表所用的量程不明,当电路闭合后,V1和 V2的示数分别如图所示。则 V1用的量程...
