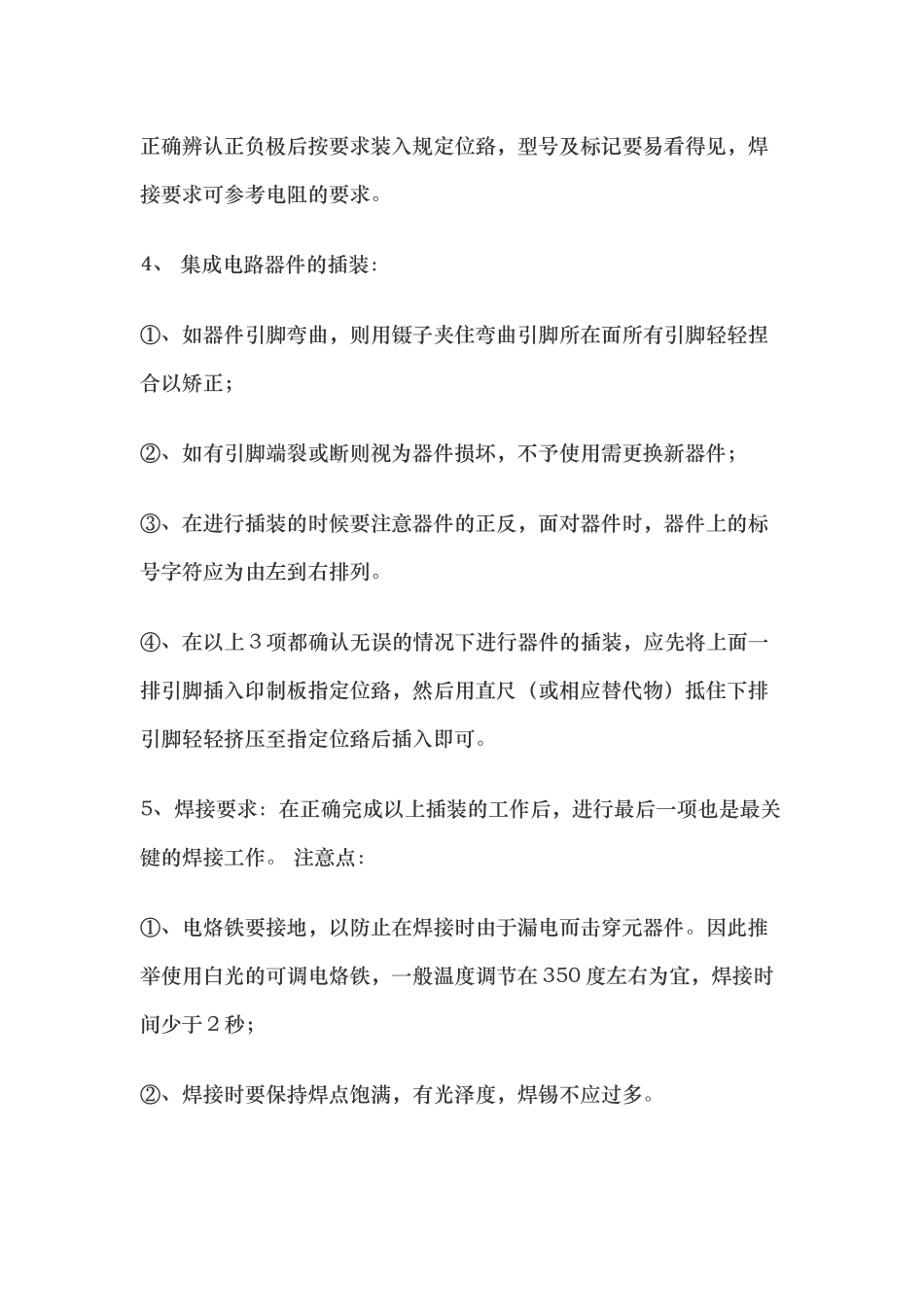

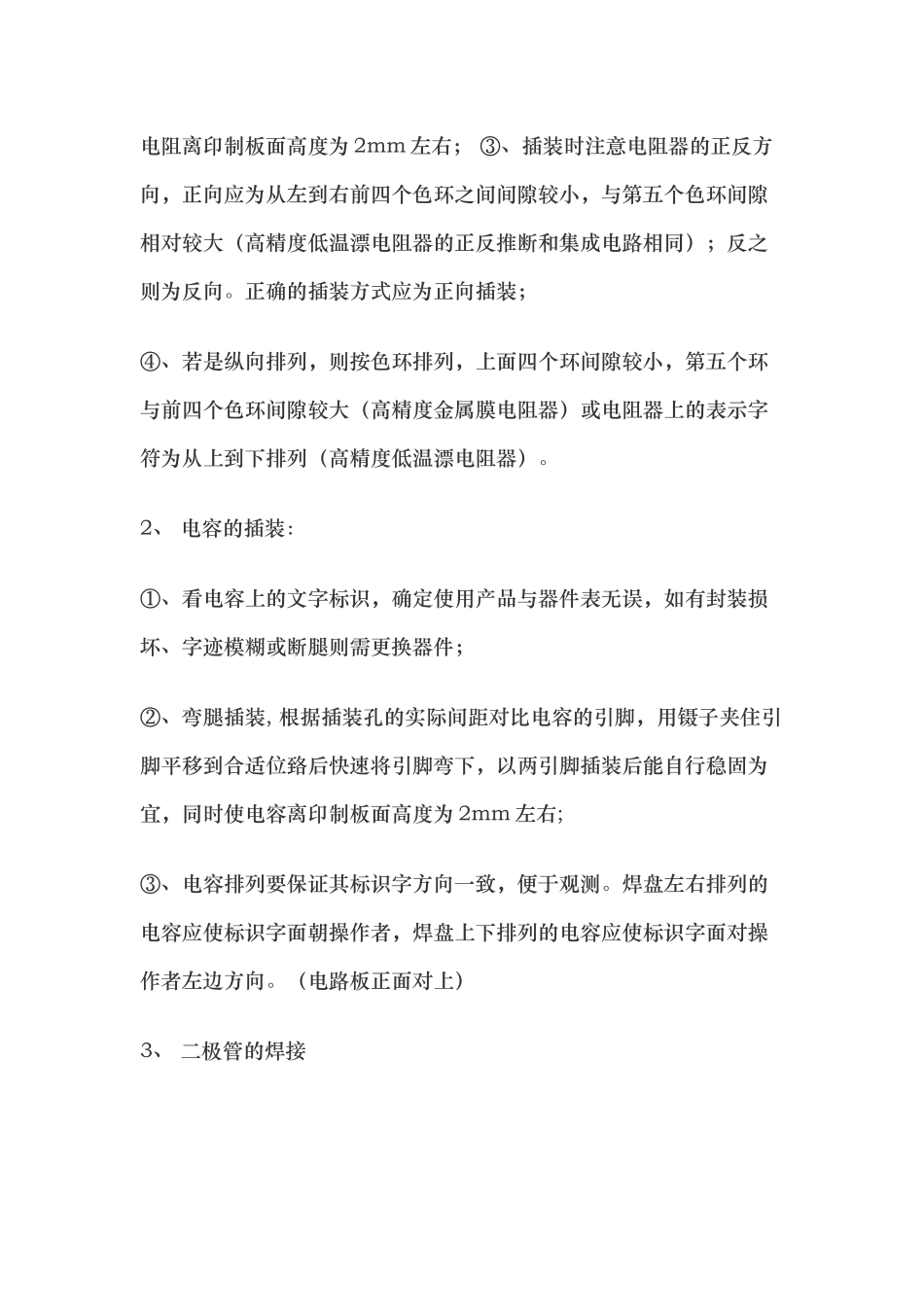

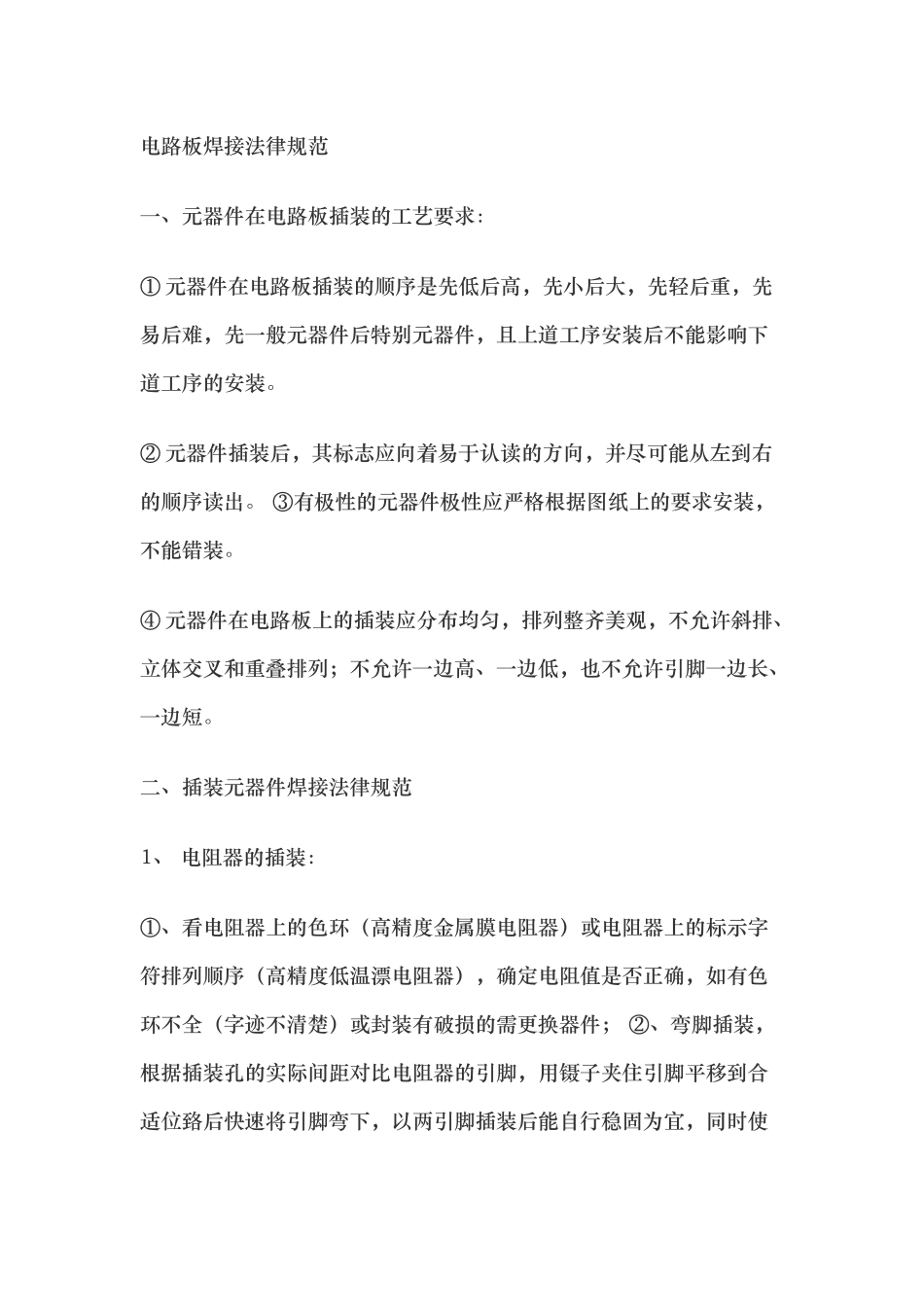

电路板焊接法律规范一、元器件在电路板插装的工艺要求：① 元器件在电路板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特别元器件，且上道工序安装后不能影响下道工序的安装。② 元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。 ③有极性的元器件极性应严格根据图纸上的要求安装，不能错装。④ 元器件在电路板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高、一边低，也不允许引脚一边长、一边短。二、插装元器件焊接法律规范1、 电阻器的插装：①、看电阻器上的色环（高精度金属膜电阻器）或电阻器上的标示字符排列顺序（高精度低温漂电阻器），确定电阻值是否正确，如有色环不全（字迹不清楚）或封装有破损的需更换器件； ②、弯脚插装，根据插装孔的实际间距对比电阻器的引脚，用镊子夹住引脚平移到合适位臵后快速将引脚弯下，以两引脚插装后能自行稳固为宜，同时使电阻离印制板面高度为 2mm 左右； ③、插装时注意电阻器的正反方向，正向应为从左到右前四个色环之间间隙较小，与第五个色环间隙相对较大（高精度低温漂电阻器的正反推断和集成电路相同）；反之则为反向。正确的插装方式应为正向插装；④、若是纵向排列，则按色环排列，上面四个环间隙较小，第五个环与前四个色环间隙较大（高精度金属膜电阻器）或电阻器上的表示字符为从上到下排列（高精度低温漂电阻器）。2、 电容的插装：①、看电容上的文字标识，确定使用产品与器件表无误，如有封装损坏、字迹模糊或断腿则需更换器件；②、弯腿插装, 根据插装孔的实际间距对比电容的引脚，用镊子夹住引脚平移到合适位臵后快速将引脚弯下，以两引脚插装后能自行稳固为宜，同时使电容离印制板面高度为 2mm 左右;③、电容排列要保证其标识字方向一致，便于观测。焊盘左右排列的电容应使标识字面朝操作者，焊盘上下排列的电容应使标识字面对操作者左边方向。（电路板正面对上）3、 二极管的焊接正确辨认正负极后按要求装入规定位臵，型号及标记要易看得见，焊接要求可参考电阻的要求。4、 集成电路器件的插装：①、如器件引脚弯曲，则用镊子夹住弯曲引脚所在面所有引脚轻轻捏合以矫正；②、如有引脚端裂或断则视为器件损坏，不予使用需更换新器件；③、在进行插装的时候要注意器件的正反，面对器件时，器件上的标号字符应为由左到右排列。④、在以上 3 项都确认无误的情况下进行器件的插装...
