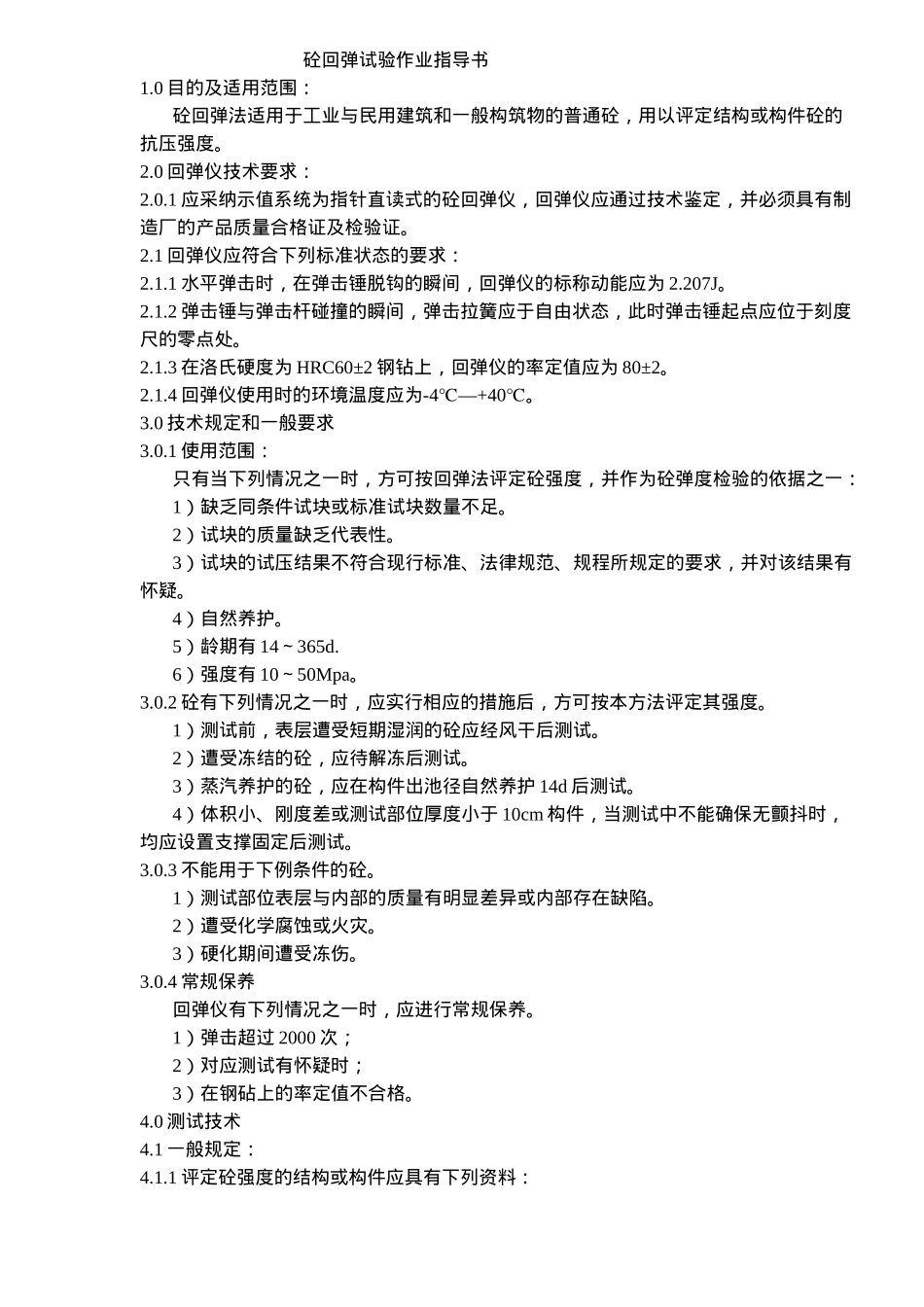

砼回弹试验作业指导书1.0 目的及适用范围：砼回弹法适用于工业与民用建筑和一般构筑物的普通砼，用以评定结构或构件砼的抗压强度。2.0 回弹仪技术要求：2.0.1 应采纳示值系统为指针直读式的砼回弹仪，回弹仪应通过技术鉴定，并必须具有制造厂的产品质量合格证及检验证。2.1 回弹仪应符合下列标准状态的要求：2.1.1 水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能应为 2.207J。2.1.2 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应于自由状态，此时弹击锤起点应位于刻度尺的零点处。2.1.3 在洛氏硬度为 HRC60±2 钢钻上，回弹仪的率定值应为 80±2。2.1.4 回弹仪使用时的环境温度应为-4—+40℃℃。3.0 技术规定和一般要求3.0.1 使用范围：只有当下列情况之一时，方可按回弹法评定砼强度，并作为砼弹度检验的依据之一：1）缺乏同条件试块或标准试块数量不足。2）试块的质量缺乏代表性。3）试块的试压结果不符合现行标准、法律规范、规程所规定的要求，并对该结果有怀疑。4）自然养护。5）龄期有 14～365d.6）强度有 10～50Mpa。3.0.2 砼有下列情况之一时，应实行相应的措施后，方可按本方法评定其强度。1）测试前，表层遭受短期湿润的砼应经风干后测试。2）遭受冻结的砼，应待解冻后测试。3）蒸汽养护的砼，应在构件出池径自然养护 14d 后测试。4）体积小、刚度差或测试部位厚度小于 10cm 构件，当测试中不能确保无颤抖时，均应设置支撑固定后测试。3.0.3 不能用于下例条件的砼。1）测试部位表层与内部的质量有明显差异或内部存在缺陷。2）遭受化学腐蚀或火灾。3）硬化期间遭受冻伤。3.0.4 常规保养回弹仪有下列情况之一时，应进行常规保养。1）弹击超过 2000 次；2）对应测试有怀疑时；3）在钢砧上的率定值不合格。4.0 测试技术4.1 一般规定：4.1.1 评定砼强度的结构或构件应具有下列资料：1）工程名称及设计、施工和建设单位名称：2）结构或构件名称、外形尺寸、数量砼强度等级；3）水泥品种、标号、安定性，及各砂石种类、粒径：外加剂或掺合料品种、掺量，砼配合比等；4）施工时材料计量情况、模板、浇筑、养护情况及成型日期等；5）必要的设计图纸和施工记录；6）粒测原因。4.1.3 每一构件测试应符合要求：1）对长度不小于 3m 的构件，其测区数不少于 10 个，对长度小于 3m 且高度低于0.6m 的构件，其测区数量可适当减少，但不应少于 5 个；2）相邻，两测区的间距应控制在 2m 以内，测区离构件边缘的距离不...
