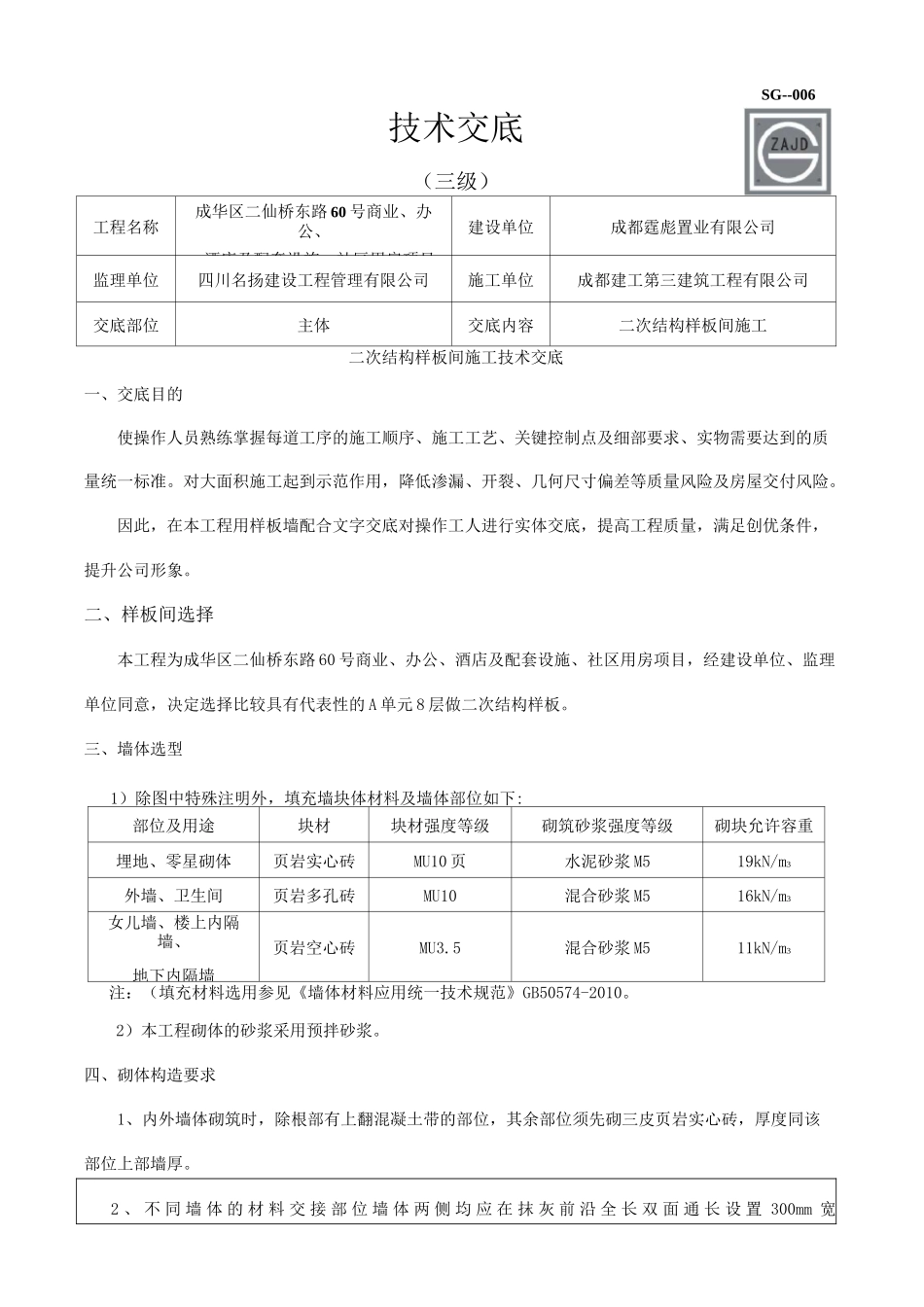

二次结构样板施工技术交底(三级)

工程名称成华区二仙桥东路 60 号商业、办公、酒店及配套设施、社区用房项目建设单位成都霆彪置业有限公司监理单位四川名扬建设工程管理有限公司施工单位成都建工第三建筑工程有限公司交底部位主体交底内容二次结构样板间施工二次结构样板间施工技术交底一、交底目的使操作人员熟练掌握每道工序的施工顺序、施工工艺、关键控制点及细部要求、实物需要达到的质量统一标准。对大面积施工起到示范作用，降低渗漏、开裂、几何尺寸偏差等质量风险及房屋交付风险。因此，在本工程用样板墙配合文字交底对操作工人进行实体交底，提高工程质量，满足创优条件，提升公司形象。二、样板间选择本工程为成华区二仙桥东路 60 号商业、办公、酒店及配套设施、社区用房项目，经建设单位、监理单位同意，决定选择比较具有代表性的 A 单元 8 层做二次结构样板。三、墙体选型1）除图中特殊注明外，填充墙块体材料及墙体部位如下:部位及用途块材块材强度等级砌筑砂浆强度等级砌块允许容重埋地、零星砌体页岩实心砖MU10 页水泥砂浆 M519kN/m3外墙、卫生间页岩多孔砖MU10混合砂浆 M516kN/m3女儿墙、楼上内隔墙、地下内隔墙页岩空心砖MU3.5混合砂浆 M511kN/m3注：（填充材料选用参见《墙体材料应用统一技术规范》GB50574-2010。2）本工程砌体的砂浆采用预拌砂浆。四、砌体构造要求1、内外墙体砌筑时，除根部有上翻混凝土带的部位，其余部位须先砌三皮页岩实心砖，厚度同该部位上部墙厚。2 、 不 同 墙 体 的 材 料 交 接 部 位 墙 体 两 侧 均 应 在 抹 灰 前 沿 全 长 双 面 通 长 设 置 300mm 宽技术交底（三级）SG--006① 0.5mm,12.7X12.7 的镀锌钢丝网并固定牢固。3、卫生间周边墙体下部除门洞外、阳台与外墙交接处及雨蓬与外墙交接处须做 200 高同墙厚之 C20细石混凝土墙带，再砌筑墙体。4、门窗洞口四周用页岩实心砖砌筑；墙垛未特殊注明处均为 100mm 宽；门窗洞口距结构柱（墙）边W100mm 时，用 C20 细石混凝土后浇，内配 2①8 竖筋，锚入上下板内，竖筋中设拉筋① 6.5@200。5、本工程填充墙砌筑按 7 度设防施工，砌筑质量控制等级为 B 级，施工时先砌墙并留设马牙槎，后浇构造柱或边框。6、填充墙墙高〉4.0mW6.0m 的普通填充墙半层高处或门、窗上口及外墙普通窗窗台上沿设通长 C20砼，现浇水平系梁；当墙高〉6.0m 时按每 2m 墙高设置一道通长 C20 砼现浇水平系梁。现浇带截面尺寸为墙厚 X60...
