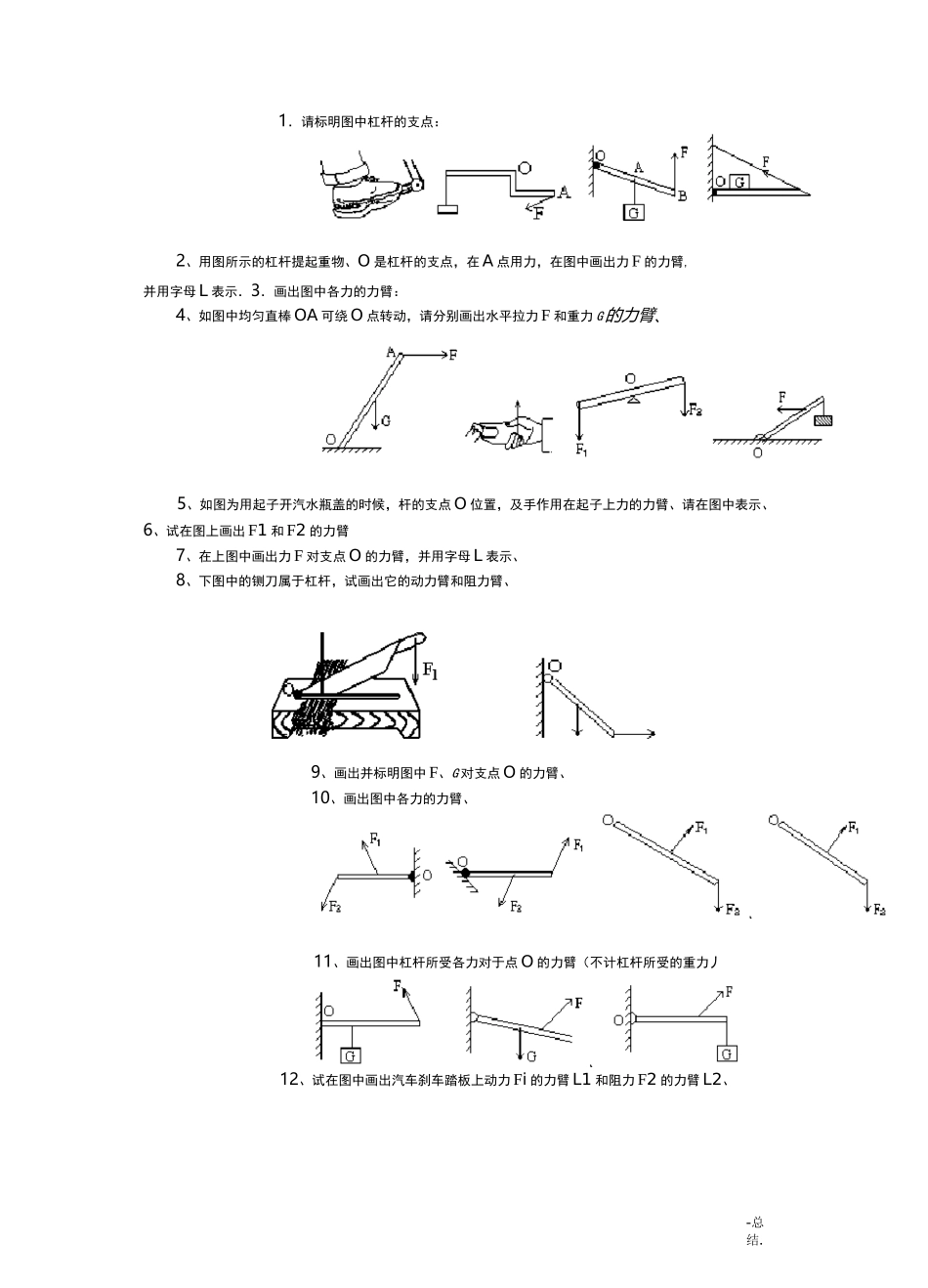

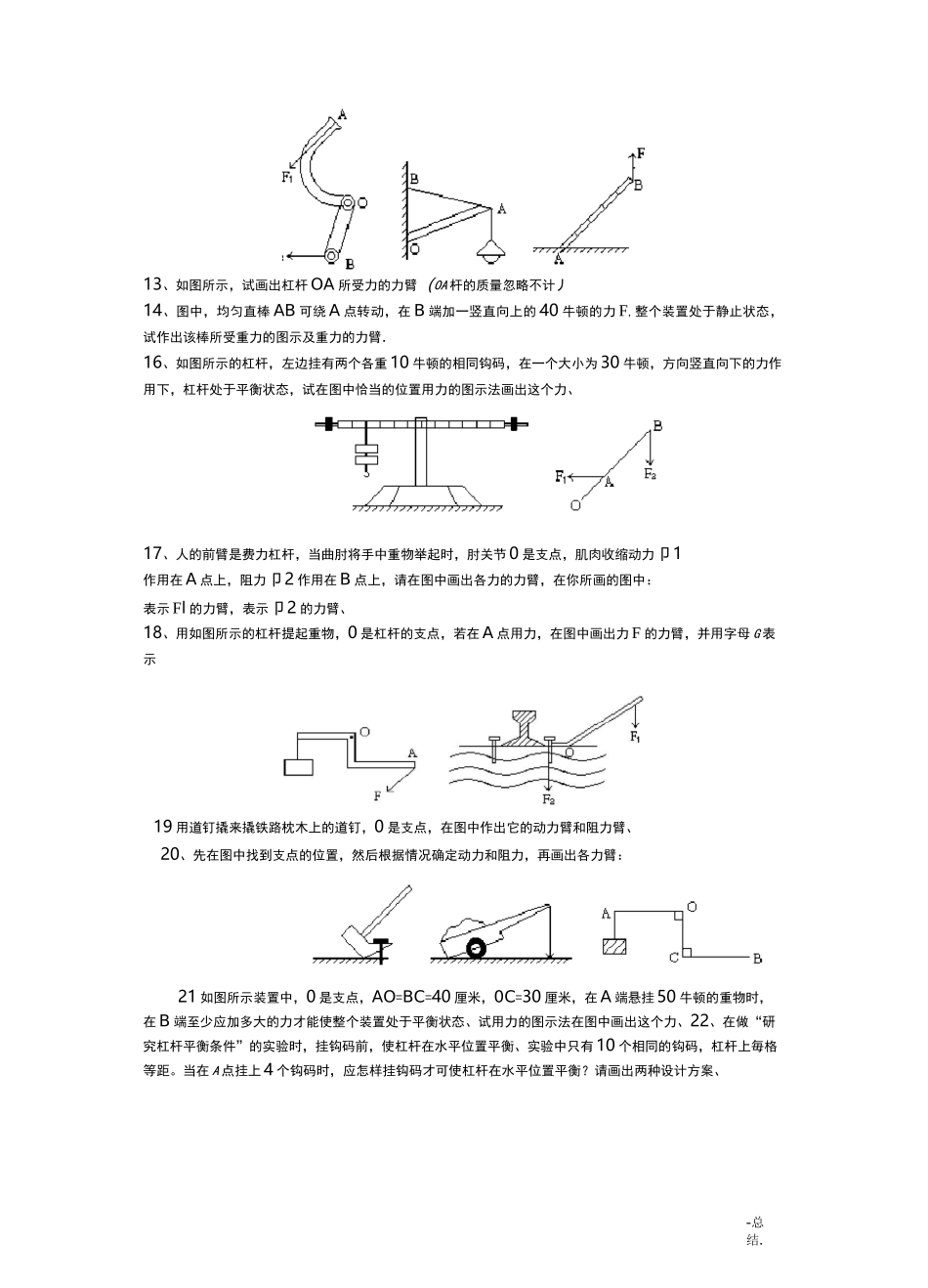

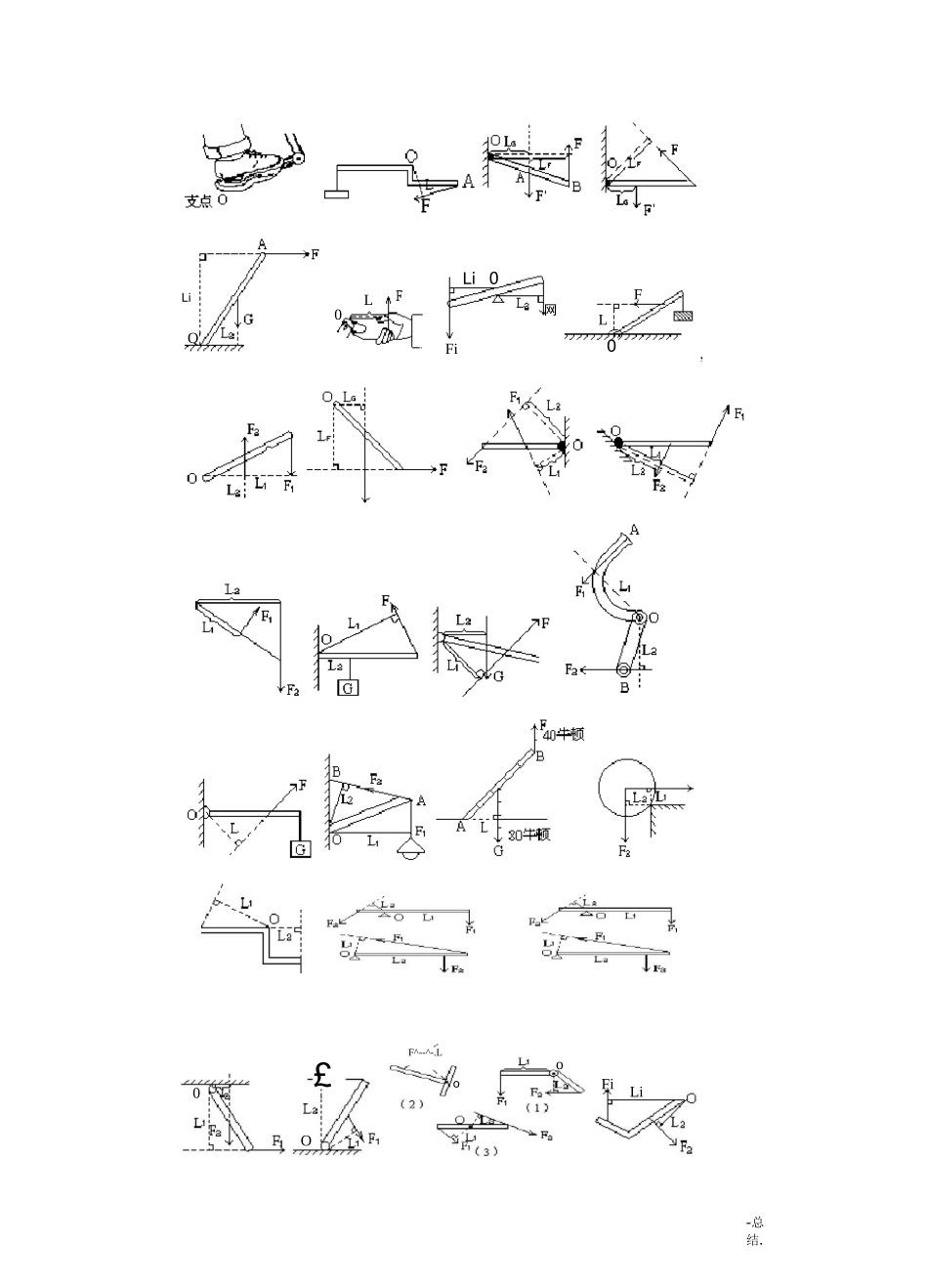

-总结.1．请标明图中杠杆的支点：2、用图所示的杠杆提起重物、O 是杠杆的支点，在 A 点用力，在图中画出力 F 的力臂,并用字母 L 表示．3．画出图中各力的力臂：4、如图中均匀直棒 OA 可绕 O 点转动，请分别画出水平拉力 F 和重力 G 的力臂、5、如图为用起子开汽水瓶盖的时候，杆的支点 O 位置，及手作用在起子上力的力臂、请在图中表示、6、试在图上画出 F1 和 F2 的力臂7、在上图中画出力 F 对支点 O 的力臂，并用字母 L 表示、8、下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂、9、画出并标明图中 F、G 对支点 O 的力臂、10、画出图中各力的力臂、11、画出图中杠杆所受各力对于点 O 的力臂（不计杠杆所受的重力丿12、试在图中画出汽车刹车踏板上动力 Fi 的力臂 L1 和阻力 F2 的力臂 L2、-总结.13、如图所示，试画出杠杆 OA 所受力的力臂（OA 杆的质量忽略不计丿14、图中，均匀直棒 AB 可绕 A 点转动，在 B 端加一竖直向上的 40 牛顿的力 F,整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．16、如图所示的杠杆，左边挂有两个各重 10 牛顿的相同钩码，在一个大小为 30 牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力、17、人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节 0 是支点，肌肉收缩动力卩 1作用在 A 点上，阻力卩 2 作用在 B 点上，请在图中画出各力的力臂，在你所画的图中：表示 Fl 的力臂，表示卩 2 的力臂、18、用如图所示的杠杆提起重物，0 是杠杆的支点，若在 A 点用力，在图中画出力 F 的力臂，并用字母 G 表示19 用道钉撬来撬铁路枕木上的道钉，0 是支点，在图中作出它的动力臂和阻力臂、20、先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：21 如图所示装置中，0 是支点，AO=BC=40 厘米，0C=30 厘米，在 A 端悬挂 50 牛顿的重物时，在 B 端至少应加多大的力才能使整个装置处于平衡状态、试用力的图示法在图中画出这个力、22、在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡、实验中只有 10 个相同的钩码，杠杆上毎格等距。当在 A 点挂上 4 个钩码时，应怎样挂钩码才可使杠杆在水平位置平衡？请画出两种设计方案、-总结.0LiFLiL网0LQ'0FioFioLi0O£F^--^-.L-总结.一、杠杆力臂的作法例 1.如图 1 所示，画出杠杆受...
