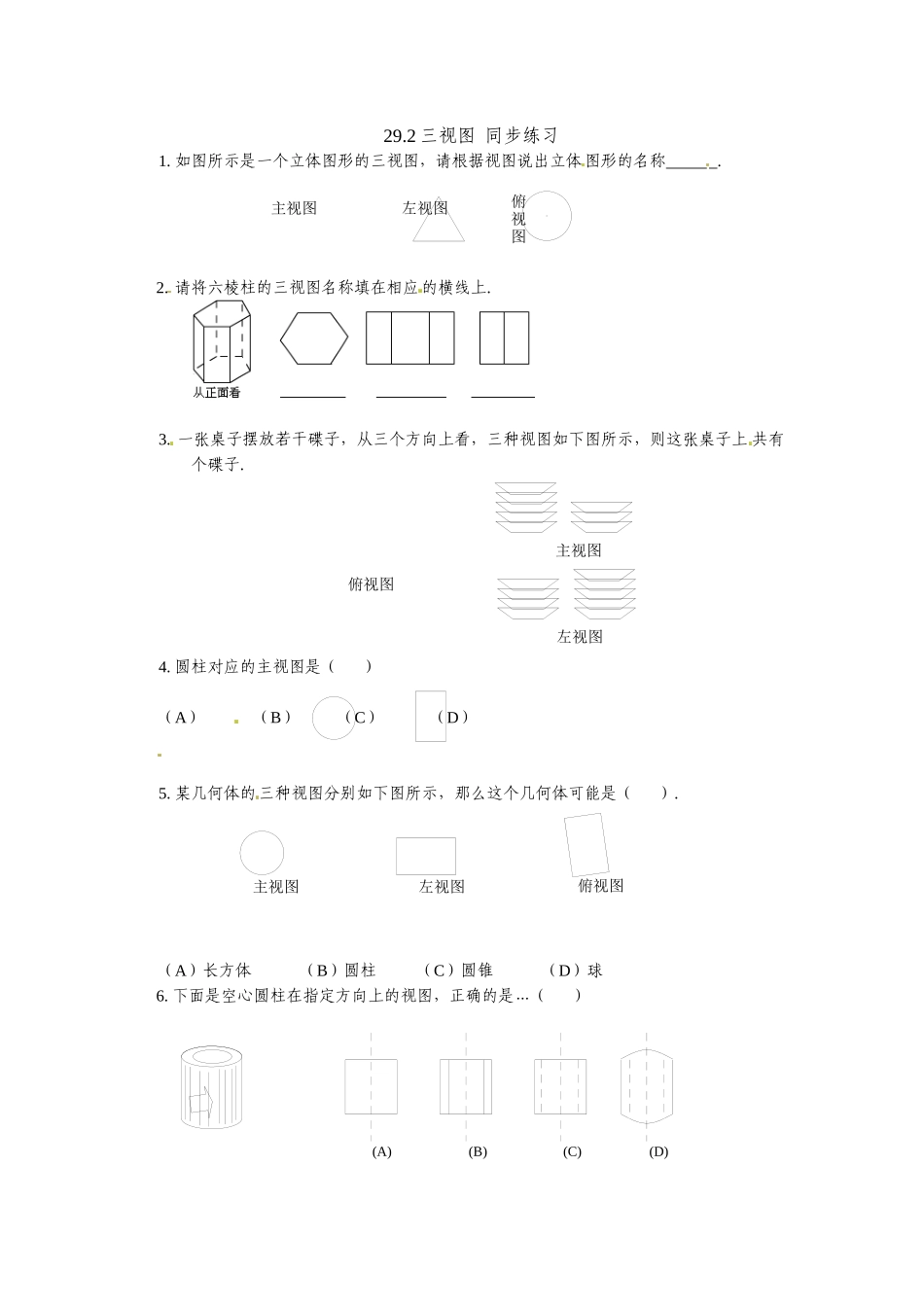

2 三视图 同步练习1
如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称
请将六棱柱的三视图名称填在相应的横线上
一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上 共有 个碟子
圆柱对应的主视图是（ ）（A） （B） （C） （D）5
某几何体的三种视图分别如下图所示，那么这个几何体可能是（ ）
（A）长方体 （B）圆柱 （C）圆锥 （D）球6
下面是空心圆柱在指定方向上的视图，正确的是…（ ）(A)(B)(C)(D)主视图左视图俯视图主视图左视图俯视图7

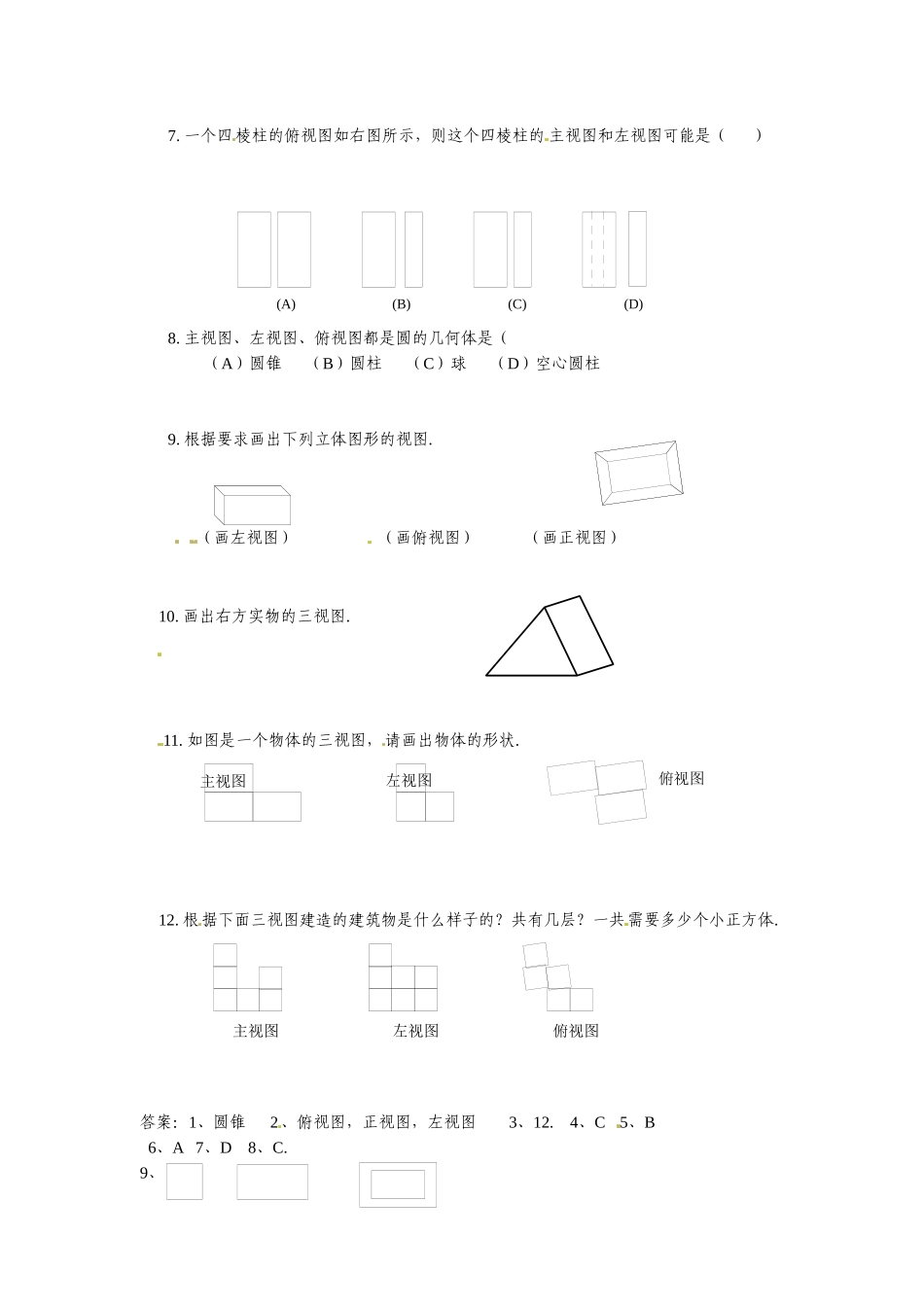

一个四棱柱的俯视图如右图所示，则这个四棱柱的 主视图和左视图可能是（ ）8
主视图、左视图、俯视图都是圆的几何体是（ （A）圆锥 （B）圆柱 （C）球 （D）空心圆柱9
根据要求画出下列立体图形的视图
（画左视图） （画俯视图） （画正视图）10
画出右方实物的三视图
如图是一个物体的三视图，请画出物体的形状
根据下面三视图建造的建筑物是什么样子的
一共需要多少个小正方体
答案：1、圆锥 2、俯视图，正视图，左视图 3、12
4、C 5、B 6、A 7、D 8、C
9、 10、11、 12、图略，共三层，需 9 个小正方体
