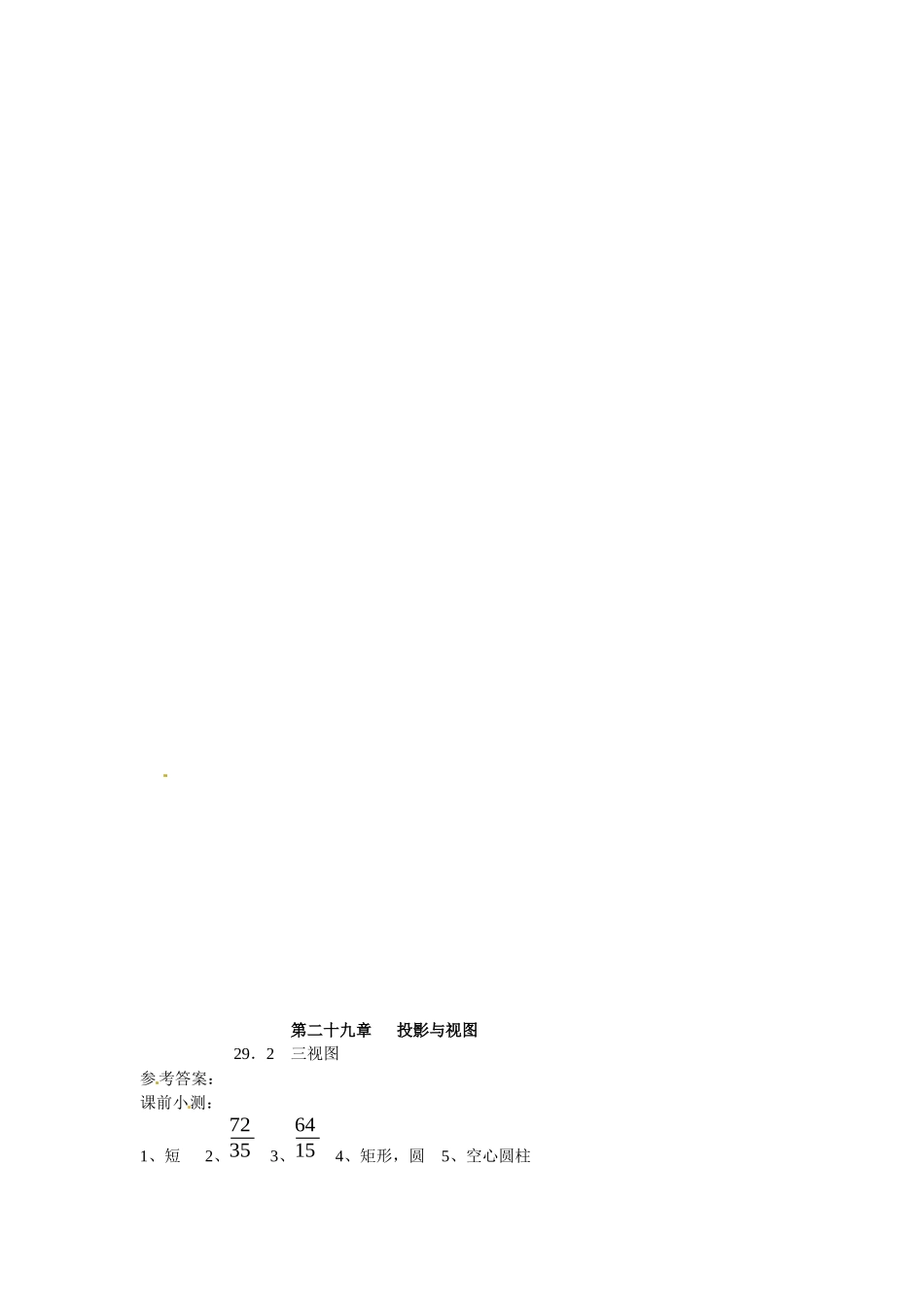

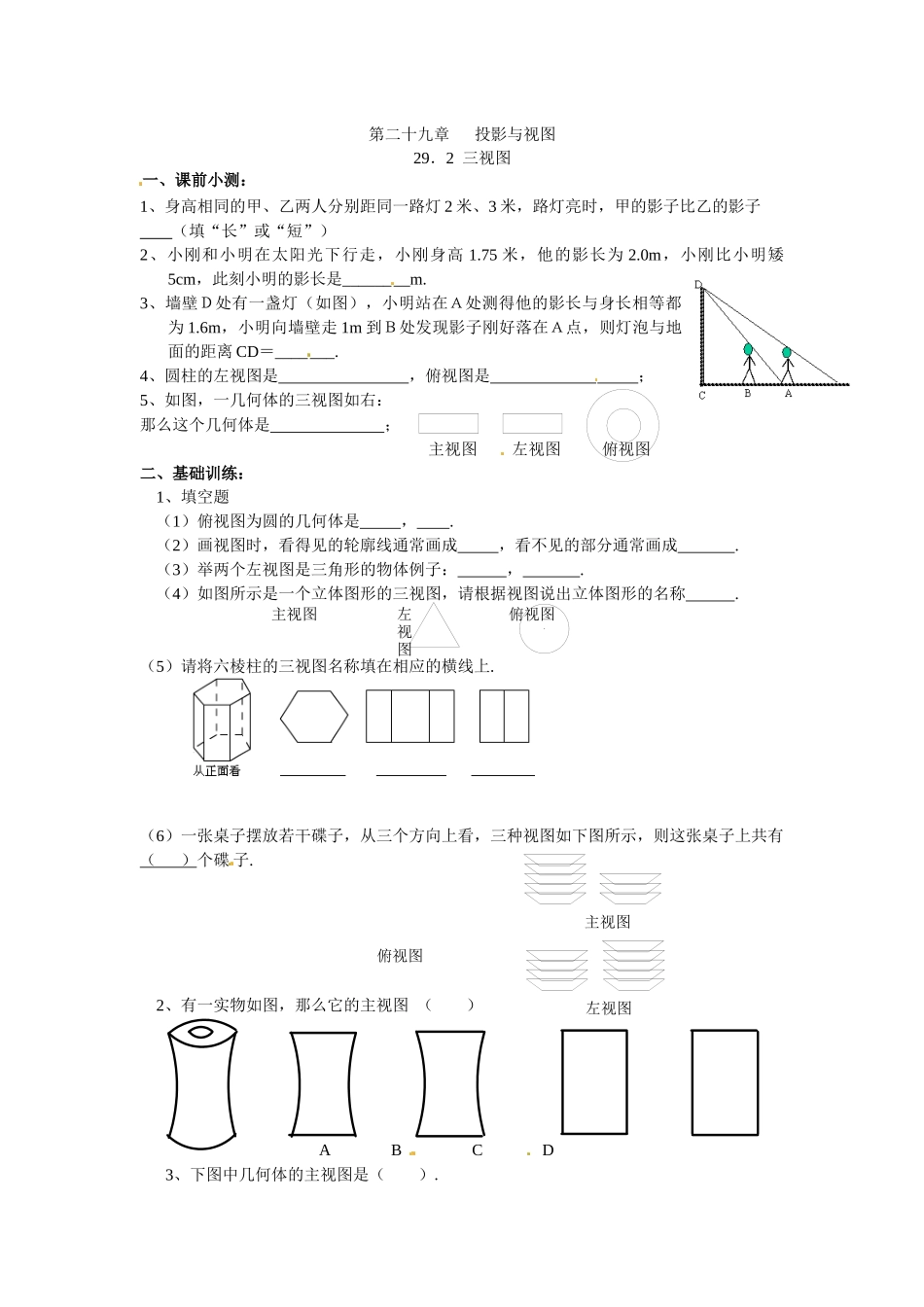

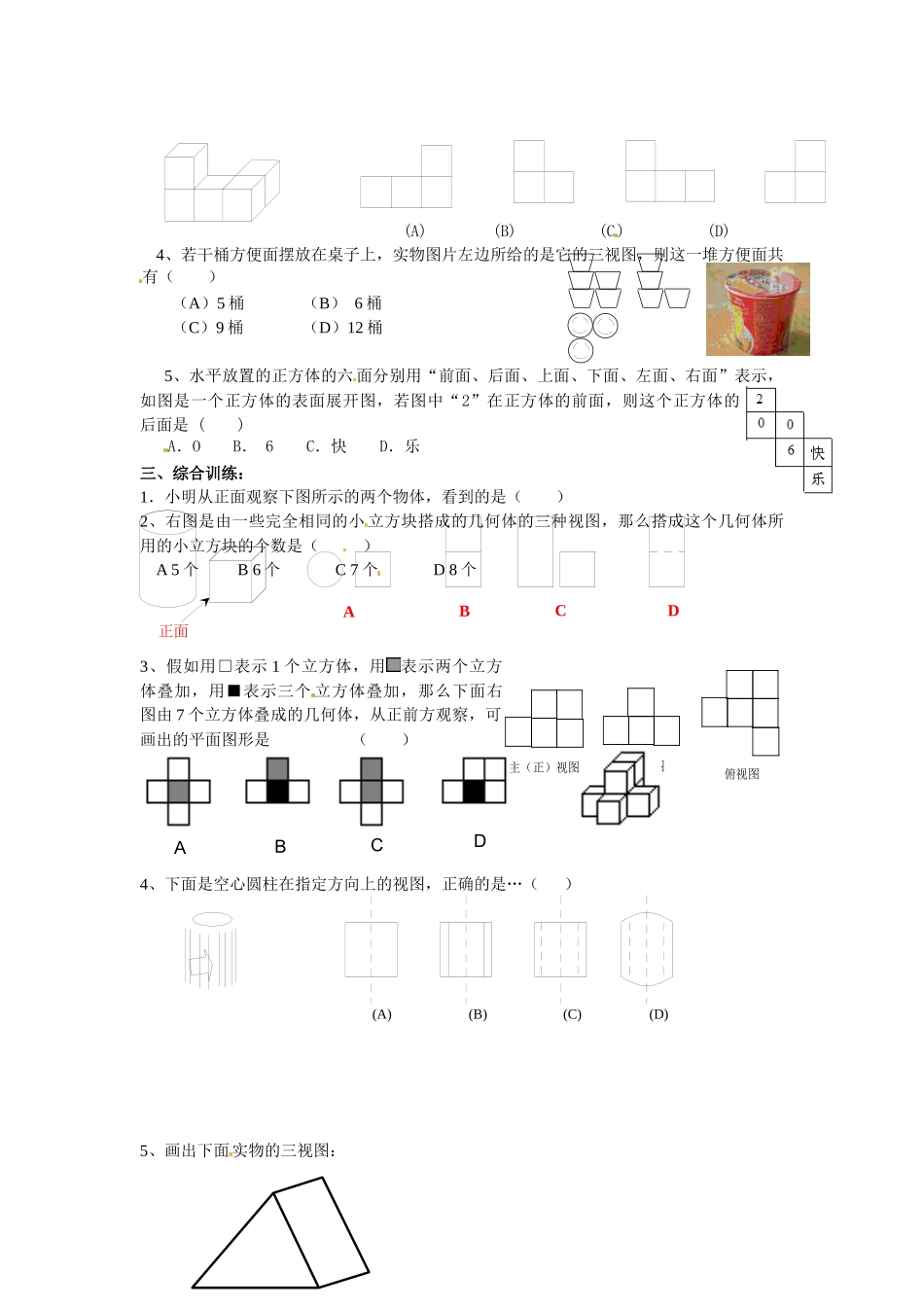

左视图主视图俯视图俯视图主视图左视图第二十九章 投影与视图29．2 三视图一、课前小测：1、身高相同的甲、乙两人分别距同一路灯 2 米、3 米，路灯亮时，甲的影子比乙的影子 （填“长”或“短”）2、小刚和小明在太阳光下行走，小刚身高 1.75 米，他的影长为 2.0m，小刚比小明矮5cm，此刻小明的影长是________m.3、墙壁Ｄ处有一盏灯（如图），小明站在Ａ处测得他的影长与身长相等都为 1.6m，小明向墙壁走 1m 到Ｂ处发现影子刚好落在Ａ点，则灯泡与地面的距离 CD＝_______.4、圆柱的左视图是 ，俯视图是 ；5、如图，一几何体的三视图如右：那么这个几何体是 ； 主视图 左视图 俯视图 二、基础训练：1、填空题（1）俯视图为圆的几何体是 ， .（2）画视图时，看得见的轮廓线通常画成 ，看不见的部分通常画成 .（3）举两个左视图是三角形的物体例子： ， .（4）如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称 .（5）请将六棱柱的三视图名称填在相应的横线上.（6）一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有 （ ）个碟 子.2、有一实物如图，那么它的主视图 （ ）A B C D3、下图中几何体的主视图是（ ）.俯视图主（正）视图左视图BACD正面(A)(B)(C)(D) (A) (B) (C) (D)4、若干桶方便面摆放在桌子上，实物图片左边所给的是它的三视图，则这一堆方便面共有（ ）（A）5 桶（B） 6 桶（C）9 桶（D）12 桶5、水平放置的正方体的六 面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图，若图中“2”在正方体的前面，则这个正方体的后面是 ( )A．O B． 6 C．快 D．乐三、综合训练：1．小明从正面观察下图所示的两个物体，看到的是（ ）2、右图是由一些完全相同的小 立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数是（ ）A 5 个B 6 个C 7 个D 8 个3、假如用□表示 1 个立方体，用表示两个立方体叠加，用■表示三个 立方体叠加，那么下面右图由 7 个立方体叠成的几何体，从正前方观察，可画出的平面图形是 （ ）4、下面是空心圆柱在指定方向上的视图，正确的是…（ ）5、画出下面实物的三视图：ABCD 第二十九章 投影与视图 29．2 三视图参考答案：课前小测：1、短2、72353、64154、矩形，圆 5、空心圆柱二、基础训练：1、(1)球，圆柱体；（2）实线，虚线；（3）圆锥，正四棱锥，倒放的正三棱柱等；（4）圆锥；（5）俯视图，正视图，左视图；（6）12.2、A；3、C 4、B 5、B三、综合训练：1、C 2、D 3、B；4、A；5、题图： Ö÷ÊÓͼ×óÊÓͼ¸©ÊÓͼ
