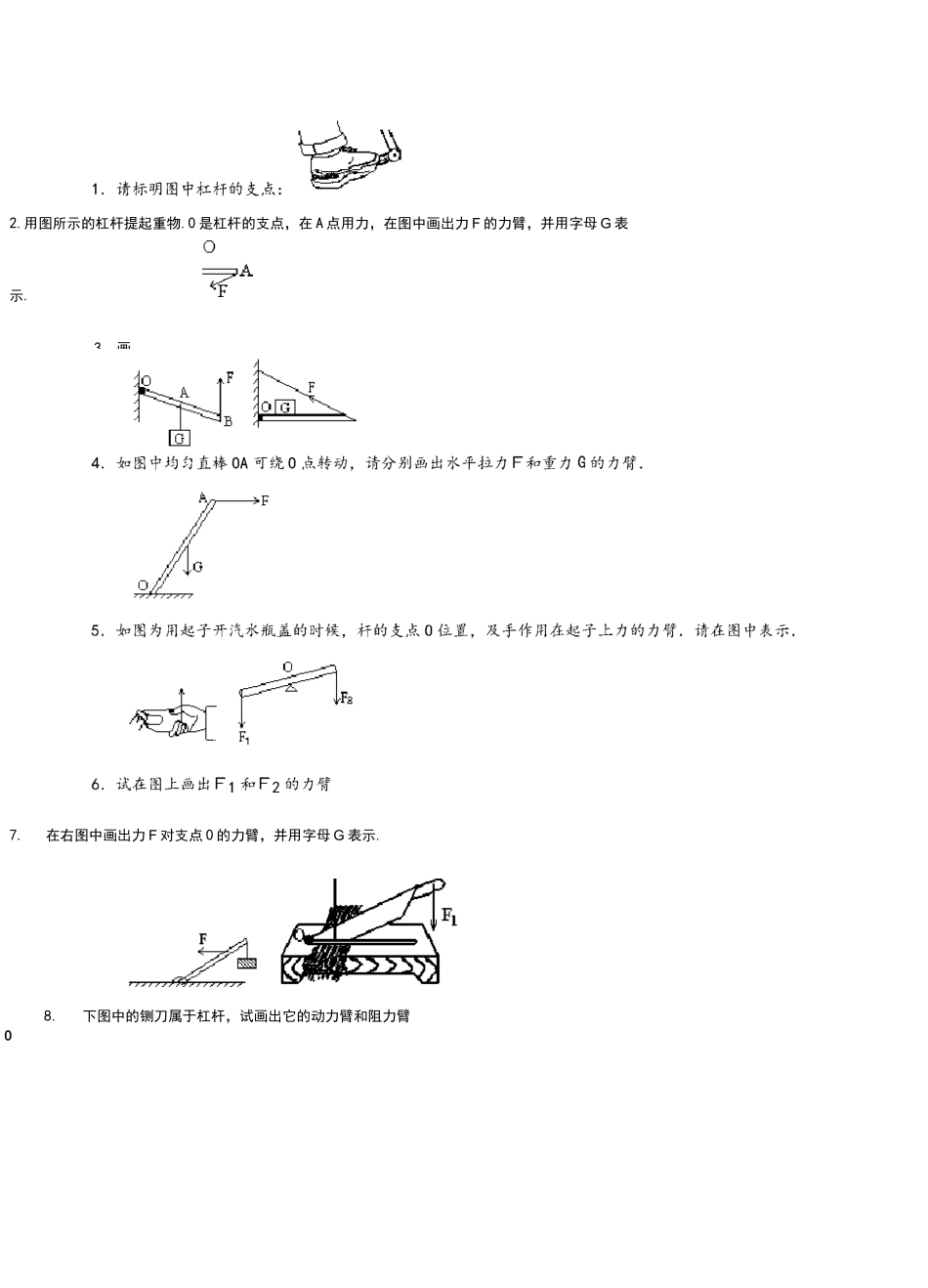

用图所示的杠杆提起重物
0 是杠杆的支点,在 A 点用力,在图中画出力 F 的力臂,并用字母 G 表示
在右图中画出力 F 对支点 0 的力臂,并用字母 G 表示
下图中的铡刀属于杠杆,试画出它的动力臂和阻力臂3.画09
画出并标明图中 F、G 对支点 0 的力臂

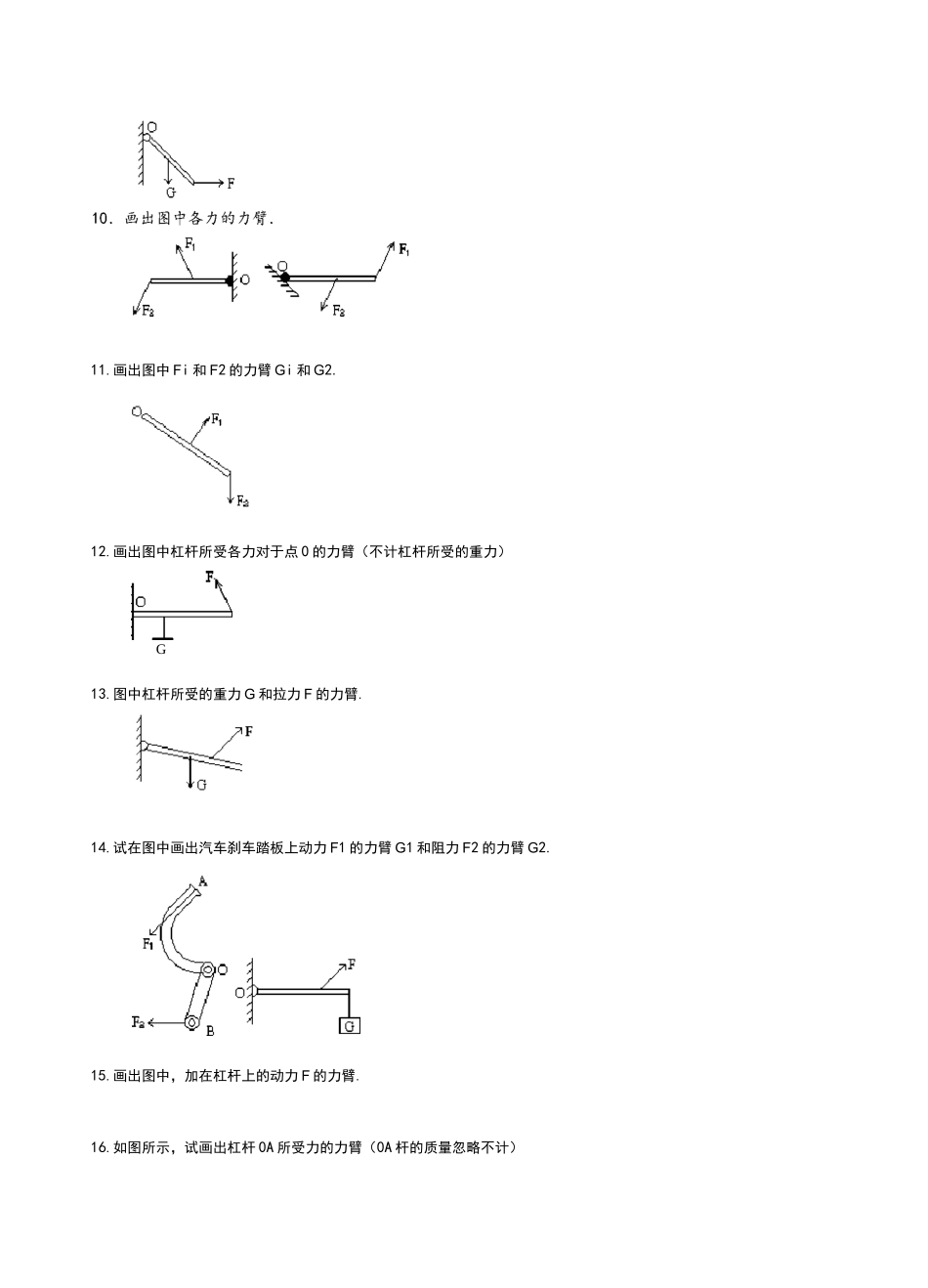

画出图中 Fi 和 F2 的力臂 Gi 和 G2
画出图中杠杆所受各力对于点 0 的力臂(不计杠杆所受的重力)G13
图中杠杆所受的重力 G 和拉力 F 的力臂
试在图中画出汽车刹车踏板上动力 F1 的力臂 G1 和阻力 F2 的力臂 G2
画出图中,加在杠杆上的动力 F 的力臂
如图所示,试画出杠杆 0A 所受力的力臂(0A 杆的质量忽略不计)17
图中,均匀直棒 AB 可绕 A 点转动,在 B 端加一竖直向上的 40 牛顿的力 F,整个装置处于静止状态,试作出该棒所受重力的图示及重力的力臂.18
画出图中力 Fi 和 F2 的力臂,并用 Gi 和 G2 分别标明
画出图中杠杆所受各力对于支点 O 的力臂(不计杠杆所受重力)20
在图所示的各杠杆中,0 是支点,试分别画出 Fi,F2 的力臂 Gi,G2
下列所示的杠杆中,0 是支点,在图上画出 Fi、F2 的力臂,并且用 Gi、G2 表示它22
画出下列各力的力臂(如图)23
画出下列各力的力臂(如图)Fi八_24
如图中的点 0 是杠杆的支点,画出力 Fi 和 F2 的力臂,并用字母 Gi 和 G2 标明
画出图中 Fi 和 F2 的力臂
在图中,画出力 Fi 和 F2 对杠杆支点 0 的力臂,并分别用字母 Gi 和 G
如图所示,一木杆可绕固定轴 0 自由转动,木杆在水平拉力 F 的作用下处于平衡状态
试在图上画出拉力 F 和木杆重力 G 对 0 点的力臂
