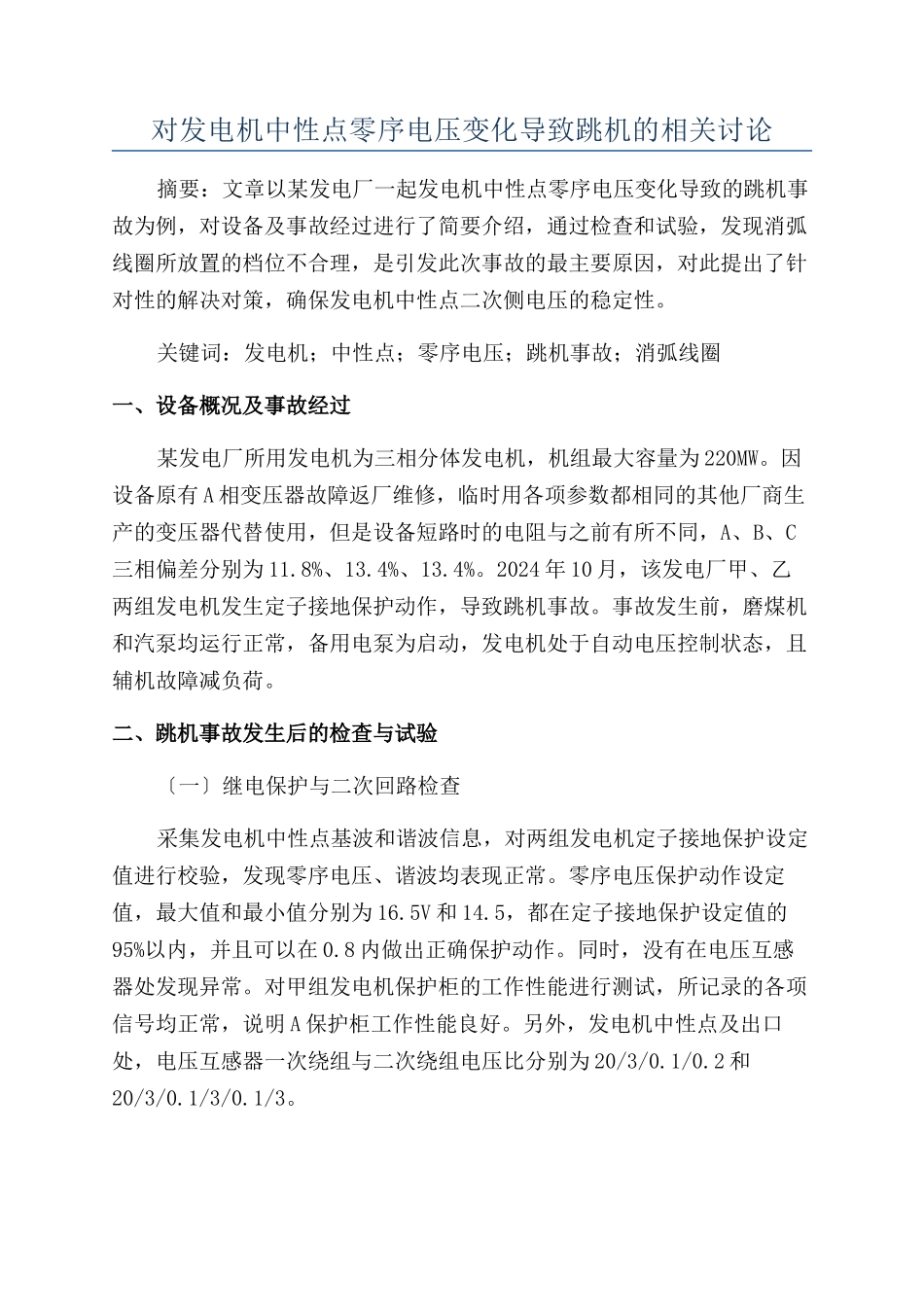

对发电机中性点零序电压变化导致跳机的相关讨论摘要：文章以某发电厂一起发电机中性点零序电压变化导致的跳机事故为例，对设备及事故经过进行了简要介绍，通过检查和试验，发现消弧线圈所放置的档位不合理，是引发此次事故的最主要原因，对此提出了针对性的解决对策，确保发电机中性点二次侧电压的稳定性。关键词：发电机；中性点；零序电压；跳机事故；消弧线圈一、设备概况及事故经过某发电厂所用发电机为三相分体发电机，机组最大容量为 220MW。因设备原有 A 相变压器故障返厂维修，临时用各项参数都相同的其他厂商生产的变压器代替使用，但是设备短路时的电阻与之前有所不同，A、B、C三相偏差分别为 11.8%、13.4%、13.4%。2024 年 10 月，该发电厂甲、乙两组发电机发生定子接地保护动作，导致跳机事故。事故发生前，磨煤机和汽泵均运行正常，备用电泵为启动，发电机处于自动电压控制状态，且辅机故障减负荷。二、跳机事故发生后的检查与试验〔一〕继电保护与二次回路检查采集发电机中性点基波和谐波信息，对两组发电机定子接地保护设定值进行校验，发现零序电压、谐波均表现正常。零序电压保护动作设定值，最大值和最小值分别为 16.5V 和 14.5，都在定子接地保护设定值的95%以内，并且可以在 0.8 内做出正确保护动作。同时，没有在电压互感器处发现异常。对甲组发电机保护柜的工作性能进行测试，所记录的各项信号均正常，说明 A 保护柜工作性能良好。另外，发电机中性点及出口处，电压互感器一次绕组与二次绕组电压比分别为 20/3/0.1/0.2 和20/3/0.1/3/0.1/3。对甲、乙两组发电机进行精度和动作检查，发现电流通道均没有出现零漂，在原有电流根底上，分别升高 0.5A、2A、5A 和 10A，误差都没有超过 5%。两组发电机正常运行时电流为 0.97A，整定值为 0.2，经测试，当电流为 0.95A 和 1.00A 时，分别表现为不动作和动作，继电保护正常。将电流值和整定值都增大一倍，对两组发电机进行差动速断检查，经测试，当电流为 0.95A 和 1.00A 时，还是分别表现为不动作和动作，继电保护正常。在继电保护设定时间的根底上增加 1.2 倍，A、B、C 三相的差动时间分别为 70.8m、71.3m 和 71.3m，速断时间分别为 30.4m、30.9m 和 30.6m，均满足要求。再对两组发电机进行二次回路检查，没有发现发电机和保护柜接线错误，并且定子绝缘电阻超过了 50MΩ，满足绝缘标准。同时，对主变变压器和自用变压器二次回路进行检查，...
