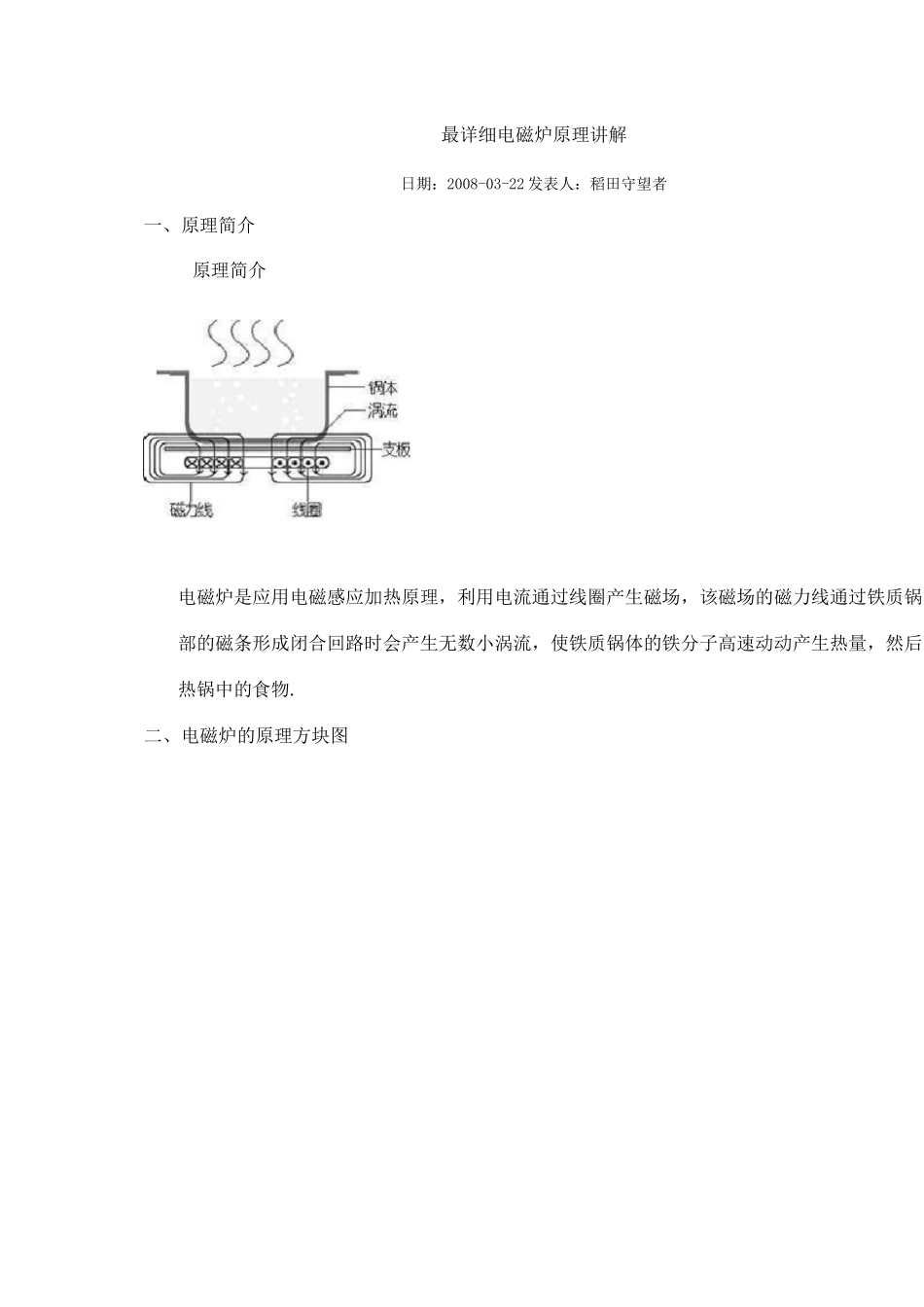

最详细电磁炉原理讲解日期：2008-03-22 发表人：稻田守望者一、原理简介原理简介电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅部的磁条形成闭合回路时会产生无数小涡流，使铁质锅体的铁分子高速动动产生热量，然后热锅中的食物.二、电磁炉的原理方块图220V/50HZ熔断器平衡1:3000输入―►+■滤波―►互感器桥扼电磁线盘（LC整过欠功率检浪涌检测锅具同步反压检过流保质检测调闭环PWM 输荡回电压变换整18V 至风扇5V 到 CPU流—18V 至驱动CP功率调控制面IGBT 过热保护炉面温度检三、磁炉工作原理说明1、主回路图中桥整 DB1 将工频（50HZ）电流变成直流电流，L1 为扼流圈，L2 是电磁线圈，IGBT 由控制流过 L2 的电流迅速增加。IGBT 截止时，L2、C12 发生串联谐振，IGBT 的 C 极对地产生高压脉回IGB至风至蜂rLX—223到 IGBT 上使之导通。上述过程周而复始，最终产生 25KHZ 左右的主频电磁波，使陶瓷板上放谐振的频率取之 L2、C12 的参数。C11 为电源滤波电容，CNR1 为压敏电阻（突波吸收器）。当 AC 电源电压因故突然升在时，即瞬2、副电源开关电源式主板共有+5V，+18V 两种稳压回路，其中桥式整流后的+18V 供 IGBT 的驱动回路和三端稳压电路稳压后的+5V 供主控 MCU 使用。3、冷却风扇TD2FR10FR1012 U 4007™100LJFQS\r^^DllFRIO?□20<7n-4|—IN4OJ7却机则cig3EIC2TSLffi1(Mcs1G»UFG5ilS~FAN>(112V 电压，触摸供电用。(2炉面测温反馈电压。(4蜂鸣器驱动信(5风扇驱动信TCN2——1[―'2主控 IC 发出风扇驱动信号（FAN），使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排因高温工作环境造成损坏故障。当风扇停转或散热不良，IGBT 表贴热敏电阻将超温信号传送到 C发出一个风扇检测信号，以后整机正常运行时 CPU 发出风扇驱动信号使其工作 4、定温控制及过热保护电路该电路主要功能为依据置于陶板下方的热敏电阻（RT1）和 1GBT 上的热敏电阻（负温度系的电压单位传送至主控 IC（CPU），CPU 经 A/D 转后对照温度设定值比较而作出运行或停止运5、灯板排线引脚功能IGBT 测温反馈电压。1N4007Q1SSS055(6) 开关 K 信号(7) 锅具检知信号(8) PWM 功率控制(9) 中断信号(过流或脉冲检测)(10) +5V(11)地(12) 高低压检测(13) 电流检测反馈(功率大小判断)6、负载电流检知电路该电路中 T2(互感器)串接在 DB1(桥式整流器)前的线路上，因此 T2 二次侧的 A...
