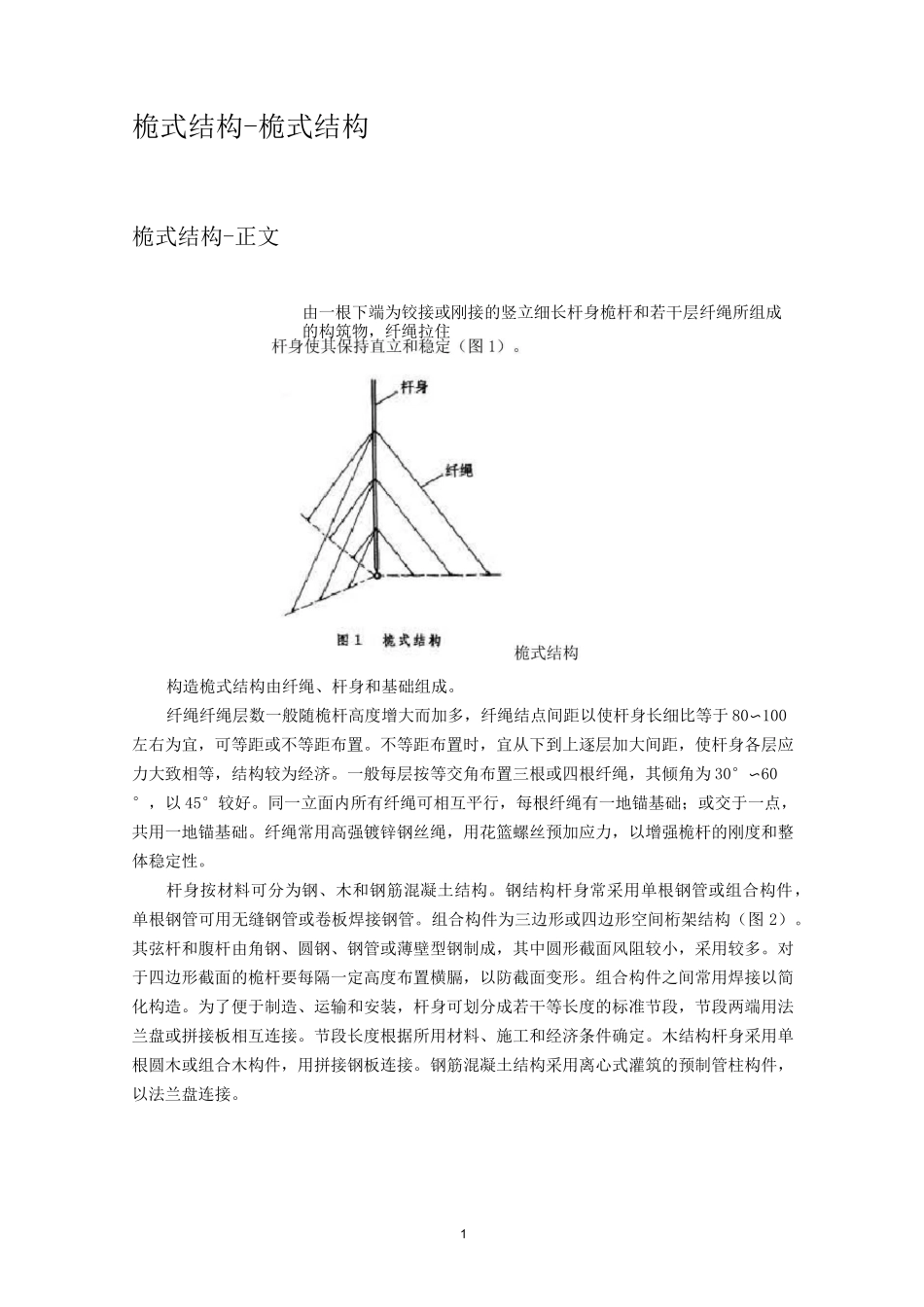

1桅式结构-桅式结构桅式结构-正文由一根下端为铰接或刚接的竖立细长杆身桅杆和若干层纤绳所组成的构筑物，纤绳拉住构造桅式结构由纤绳、杆身和基础组成。纤绳纤绳层数一般随桅杆高度增大而加多，纤绳结点间距以使杆身长细比等于 80〜100左右为宜，可等距或不等距布置。不等距布置时，宜从下到上逐层加大间距，使杆身各层应力大致相等，结构较为经济。一般每层按等交角布置三根或四根纤绳，其倾角为 30°〜60°，以 45°较好。同一立面内所有纤绳可相互平行，每根纤绳有一地锚基础；或交于一点，共用一地锚基础。纤绳常用高强镀锌钢丝绳，用花篮螺丝预加应力，以增强桅杆的刚度和整体稳定性。杆身按材料可分为钢、木和钢筋混凝土结构。钢结构杆身常采用单根钢管或组合构件，单根钢管可用无缝钢管或卷板焊接钢管。组合构件为三边形或四边形空间桁架结构（图 2）。其弦杆和腹杆由角钢、圆钢、钢管或薄壁型钢制成，其中圆形截面风阻较小，采用较多。对于四边形截面的桅杆要每隔一定高度布置横膈，以防截面变形。组合构件之间常用焊接以简化构造。为了便于制造、运输和安装，杆身可划分成若干等长度的标准节段，节段两端用法兰盘或拼接板相互连接。节段长度根据所用材料、施工和经济条件确定。木结构杆身采用单根圆木或组合木构件，用拼接钢板连接。钢筋混凝土结构采用离心式灌筑的预制管柱构件，以法兰盘连接。2晤呂秤身找迪桅式结基础基础分杆身下面的中央基础和固定纤绳的地锚基础。中央基础为圆的或方的阶梯形基础，承受杆身传来的力。地锚基础承受纤绳拉力，有重力式、挡土墙式和板式。重力式地锚依靠结构自重抵抗纤绳拉力，耗用材料较多。挡土墙式地锚埋入地下，依靠自重、水平板上的土重，以及竖向墙板上的被动土压抵抗纤绳拉力。板式地锚深埋土中，由与纤绳同向的拉杆和垂直于拉杆的钢筋混凝土板组成，地锚受拉时，板上产生被动土压抵抗纤绳拉力。这种地锚比较经济。在岩石地基中，地锚基础做成锚桩形式。荷载计算见高耸结构。静力计算桅杆结构是高次超静定的空间体系，杆身为承受轴向压力和横向力的弹性支座连续梁（见梁的基本理论），纤绳为斜拉于杆身的预应力柔索，纤绳与杆身连接的结点形成非线性支座，受力较为复杂。常用的桅杆静力计算方法有两种：弹性支座连续梁法和矩阵位移法。弹性支座连续梁法一种简化的方法。纤绳与杆身分别独立计算，利用每层纤绳的变形协调条件和结点平衡条件，分别计算各层纤绳拉力，结点位移和结点刚度。然...
