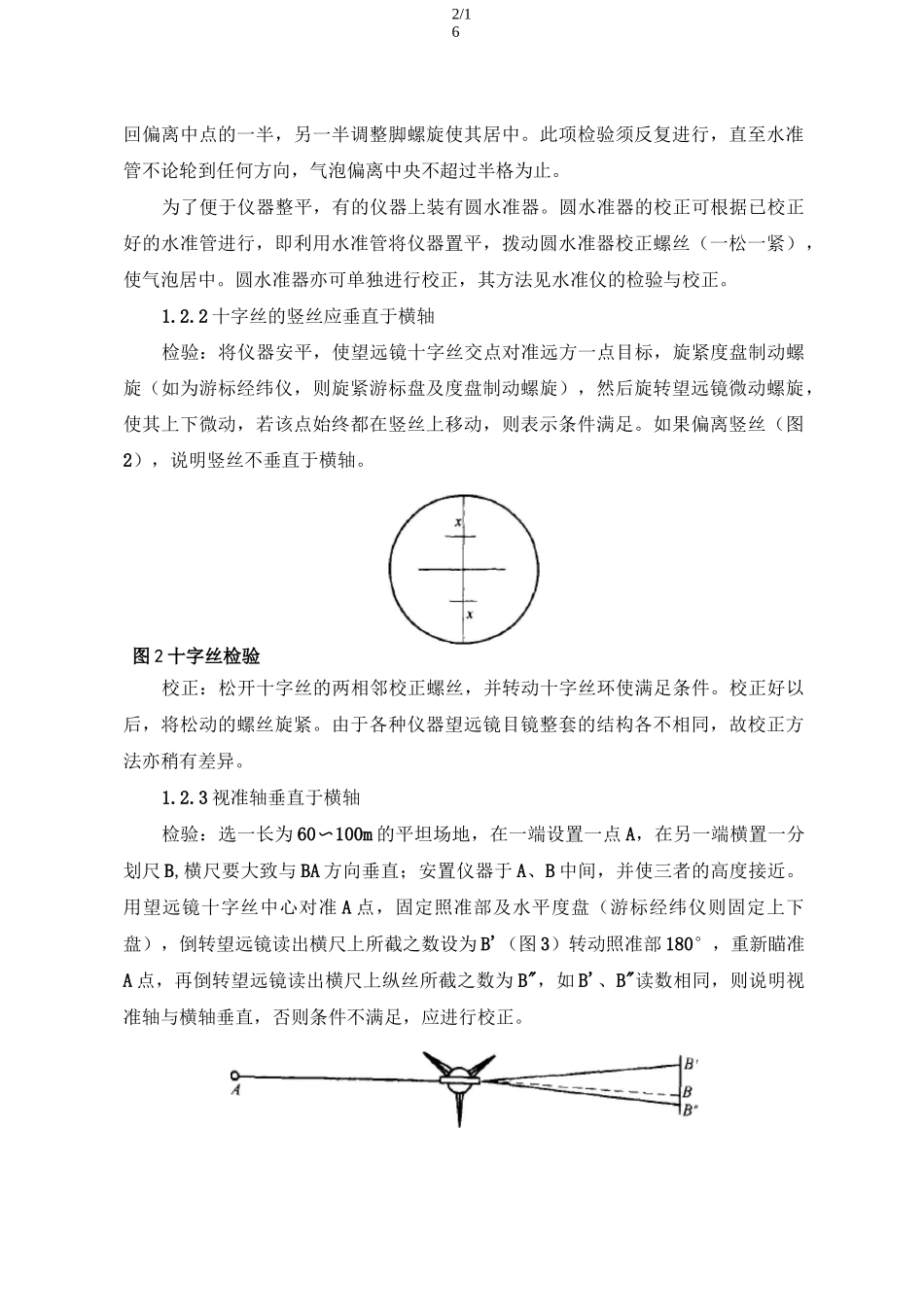

测量仪器的检验和校正标准_第2页
2/16

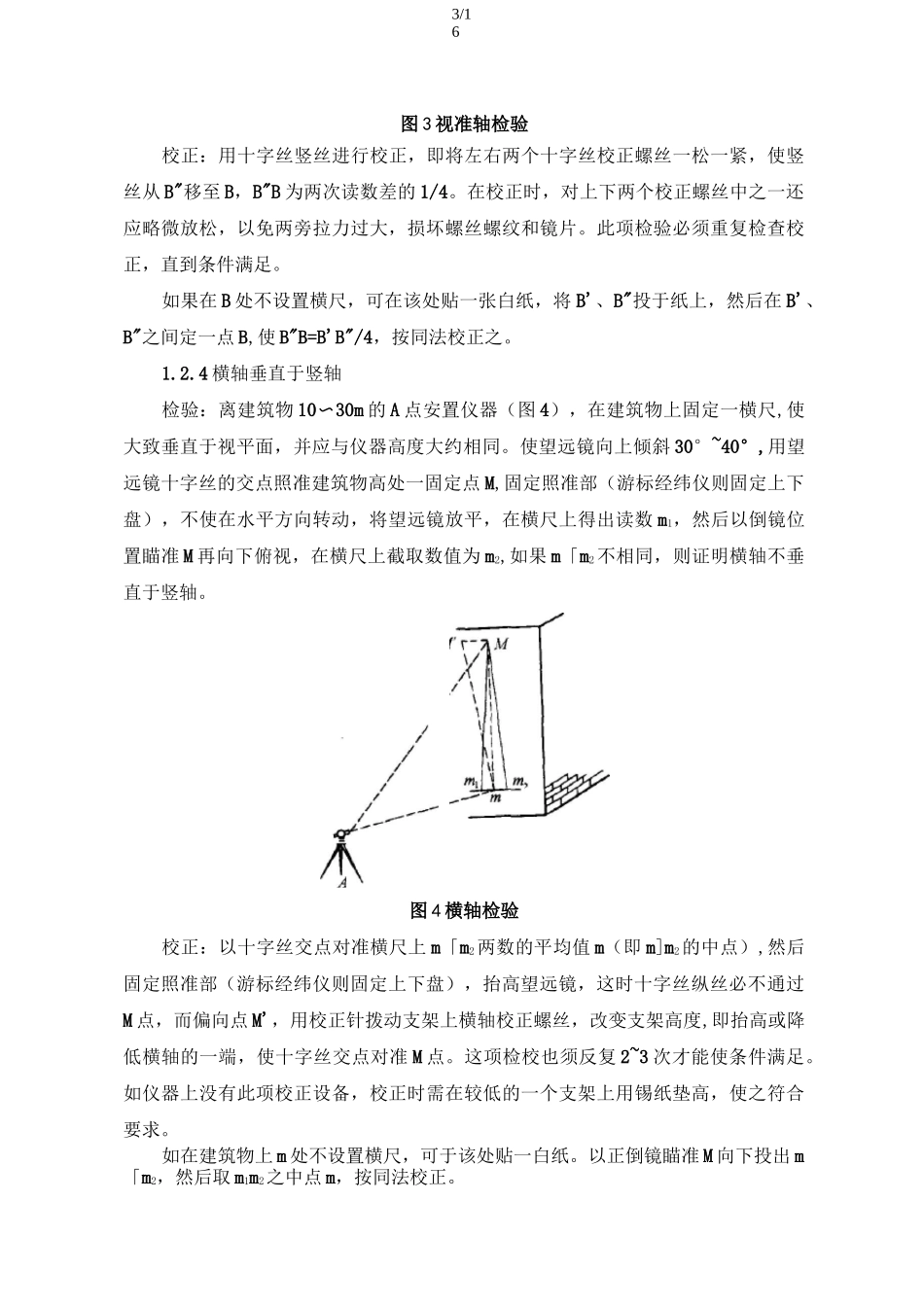

测量仪器的检验和校正标准_第3页
3/16
1/16测量仪器的检验和校正标准1 经纬仪的检验和校正1.1 经纬仪应满足的条件根据观测水平角的原理,要测出水平角的准确数值,经纬仪的水平度盘必须处于水平位置;望远镜上下转动时,其视准轴所旋转的视准面应为一垂直平面。为了保证上述要求,经纬仪各轴线之间要满足下列三项几何条件(图 1):视准轴图 1 经纬仪各轴线间几何条件① 上盘上的水准管轴垂直于竖轴(仪器旋转轴);② 视准轴垂直于水平轴(即望远镜旋转轴或横轴);③ 水平轴垂直于竖轴。在测量工作中,常需要用十字丝的竖丝来瞄准标杆。因此还要满足竖丝应垂直于望远镜的旋转轴这项条件。但此项检验与校正应在二、三两项之间进行,以免影响主要条件的满足。1.2 经纬仪的检验与校正1.2.1 上盘水准管轴应垂直于竖轴检验:将仪器大致置平,使上盘水准管和任意两脚螺旋平行,调整脚螺旋,使气泡居中。然后将上盘旋转 180°(可利用度盘读数),若气泡仍然居中,则表示条件满足,否则应进行校正。校正:用校正针拨动水准管校正螺丝,使水准管的一端抬高或降低,让气泡退2/16回偏离中点的一半,另一半调整脚螺旋使其居中。此项检验须反复进行,直至水准管不论轮到任何方向,气泡偏离中央不超过半格为止。为了便于仪器整平,有的仪器上装有圆水准器。圆水准器的校正可根据已校正好的水准管进行,即利用水准管将仪器置平,拨动圆水准器校正螺丝(一松一紧),使气泡居中。圆水准器亦可单独进行校正,其方法见水准仪的检验与校正。1.2.2 十字丝的竖丝应垂直于横轴检验:将仪器安平,使望远镜十字丝交点对准远方一点目标,旋紧度盘制动螺旋(如为游标经纬仪,则旋紧游标盘及度盘制动螺旋),然后旋转望远镜微动螺旋,使其上下微动,若该点始终都在竖丝上移动,则表示条件满足。如果偏离竖丝(图2),说明竖丝不垂直于横轴。图 2 十字丝检验校正:松开十字丝的两相邻校正螺丝,并转动十字丝环使满足条件。校正好以后,将松动的螺丝旋紧。由于各种仪器望远镜目镜整套的结构各不相同,故校正方法亦稍有差异。1.2.3 视准轴垂直于横轴检验:选一长为 60〜100m 的平坦场地,在一端设置一点 A,在另一端横置一分划尺 B,横尺要大致与 BA 方向垂直;安置仪器于 A、B 中间,并使三者的高度接近。用望远镜十字丝中心对准 A 点,固定照准部及水平度盘(游标经纬仪则固定上下盘),倒转望远镜读出横尺上所截之数设为 B'(图 3)转动照准部 180°,重新瞄准A 点,再倒转望远镜读出...
