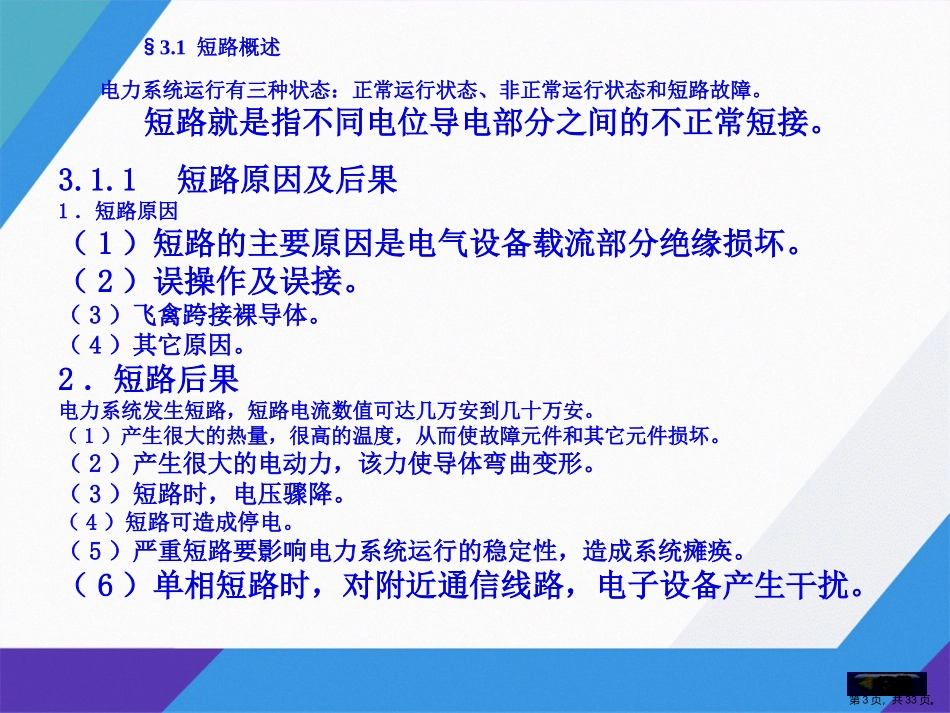

电力系统中各元件电抗标幺值第1页，共33页。电力系统中各元件电抗标幺值第2页，共33页。§3.1短路概述电力系统运行有三种状态：正常运行状态、非正常运行状态和短路故障。短路就是指不同电位导电部分之间的不正常短接。3.1.1短路原因及后果1．短路原因（1）短路的主要原因是电气设备载流部分绝缘损坏。（2）误操作及误接。（3）飞禽跨接裸导体。（4）其它原因。2．短路后果电力系统发生短路，短路电流数值可达几万安到几十万安。（1）产生很大的热量，很高的温度，从而使故障元件和其它元件损坏。（2）产生很大的电动力，该力使导体弯曲变形。（3）短路时，电压骤降。（4）短路可造成停电。（5）严重短路要影响电力系统运行的稳定性，造成系统瘫痪。（6）单相短路时，对附近通信线路，电子设备产生干扰。第3页，共33页。3.1.2短路种类短路形式：两相接地短路1.1k短路对称短路3k不对称短路单相短路两相短路单相接地短路1k单相接中性点短路1k两相短路2k两相短路接地1.1k三相短路用表示，二相短路表示，单相短路用表示，两相接地短路用表示。只有三相短路，属对称短路。3k2k1k1.1k第4页，共33页。图3-1短路的类型a)三相短路b)两相短路c)单相短路d)单相接中心点短路e)两相接地短路f)两相短路接地3.1.2短路种类选择、检验电气设备，以三相短路计算为主。校验继电器保护装置用两相或单相短路电流。第5页，共33页。3.2无限大容量电力系统及其三相短路分析3.2.1无限大容量电力系统概念无限大容量电力系统是指容量相对于用户供电系统容量大得多的电力系统，当用户供电系统发生短路时，电力系统变电所馈电母线上的电压基本不变，可将该电力系统视为无限大容量电力系统。1)短路瞬间回路电压方程dtdiXiRtUUkkm)sin((3-1)2)整理成+P(x)y=Q(x)形式dxdy(3-2))sin(tXUiXRdtdimkk3.2.2无限大容量电力系统发生三相短路时的物理过程1．发生三相短路时的物理过程单相等值电路如图3-2b所示。图中、、、为短路前的总电阻和电抗，、为短路发生后的总电阻和电抗。WLRLRWLXLXRXWLRLRWLXLXRX第6页，共33页。3)解,方程由特解和通解二部分组成；或者说，周期分量就是特解,非周期分量就是通解。(3-3)2．发生三相短路前后电流、电压的变动曲线（1）正常运行状态：因电路一般是电感性负载，电流在相位上滞后电压一定角度。（2）短路暂态过程：短路电流在到达稳定值之前，要经过一个暂态过程。如图3-3（3）短路稳态过程：一般经过一个周期约0.2s后非周期分量消亡。短路进入稳态过程。3.2无限大容量电力系统及其三相短路分析tmkmkkmknppkeIItIiiiii)sinsin()sin(..通特(3-4)当t→∞时，→0，这时==npiki)(kipi)sin(2)(tIiikk(3-5)第7页，共33页。(3-7)3.2.3有关的物理量有关的物理量1．短路电流周期分量周期分量差不多滞后电压900，短路瞬间增大到幅值,其值为：=-=-式中，是短路次暂态电流的有效值，它是短路后第一个周期的短路电流周期分量的有效值。pi''I''I2．短路电流非周期分量非周期分量的初始绝对值为：==0npimkI2''Ipi0pimkI2pi3．短路全电流短路全电流为周期分量与非周期分量之和；=+kipinpi(3-8)4．短路冲击电流短路电流瞬时达到的最值称为短路冲击电流瞬时值，用表示。短路冲击电流有效值是短路后第一个周期的短路电流的有效值，用表示。在高压（一般指大于1000伏电压）时，=2.55shi''I(3-9)(3-10)=1.51shi''I第8页，共33页。在低压（一般指小于1000伏电压）时，(3-11)5．短路稳态电流非周期分量经十个周期后衰减完毕，短路电流称为稳态电流。用表示。短路电流周期分量有效值在短路全过程中是恒定的。因此有：3.2.3有关的物理量=1.84shi''I=1.09shi''I(3-13)==''IIkI(3-13)3.3短路电流计算3.3.1短路电流计算方法在供配电系统的设计和运行中，不仅要考虑正常运行的情况，而且要考虑短路。短路电流计算结果可作为选择电气设备及供配电设计的依据。短路电流的计算方法有：第9页，共33页。3.3.1短路电流计算方法故障电流计算对称的短路电流计算非对称的短路电流...
