传导骚扰整改经验案例

传导骚扰整改经验案例_第1页
1/13
传导骚扰整改经验案例_第2页
2/13

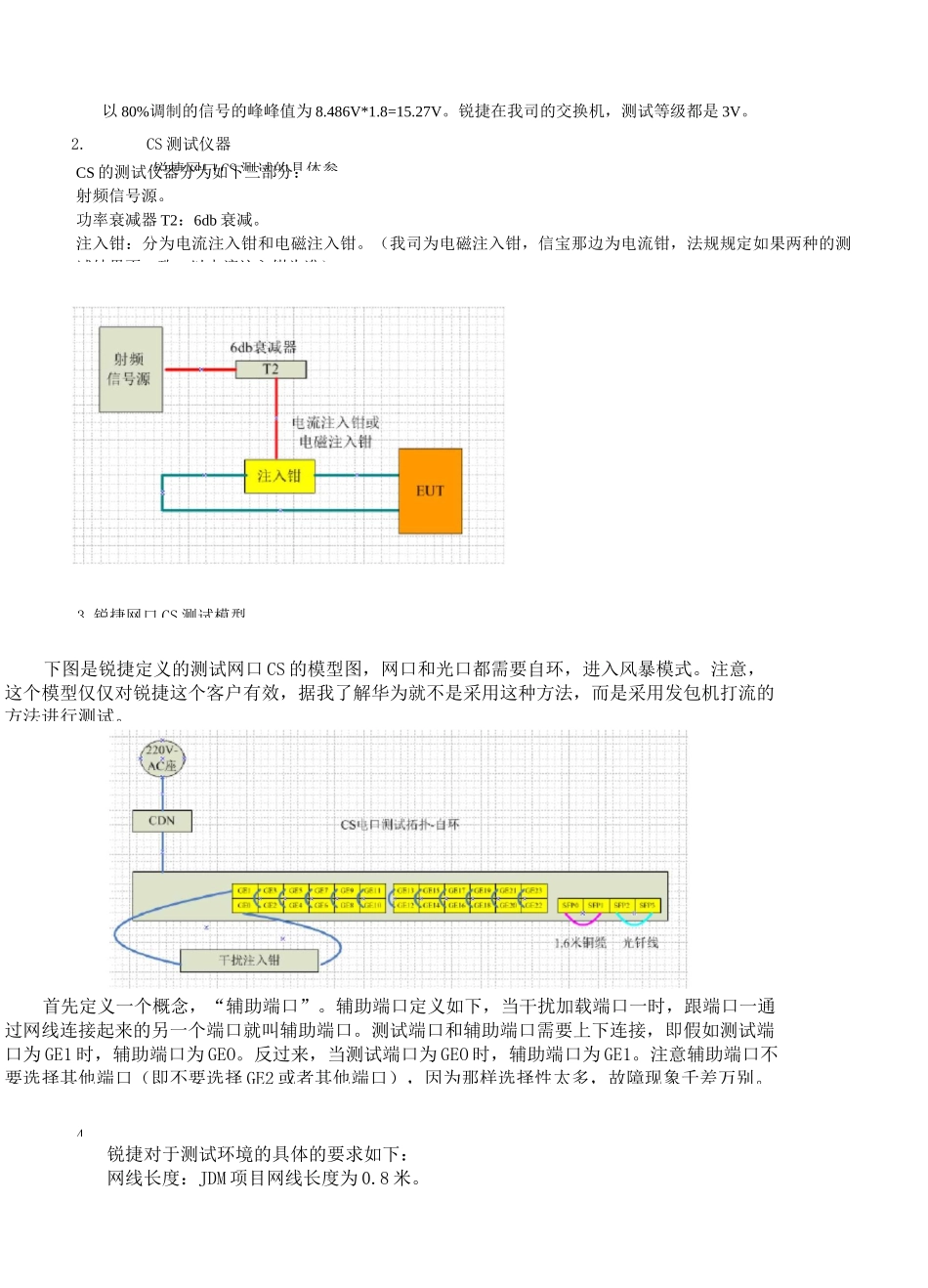

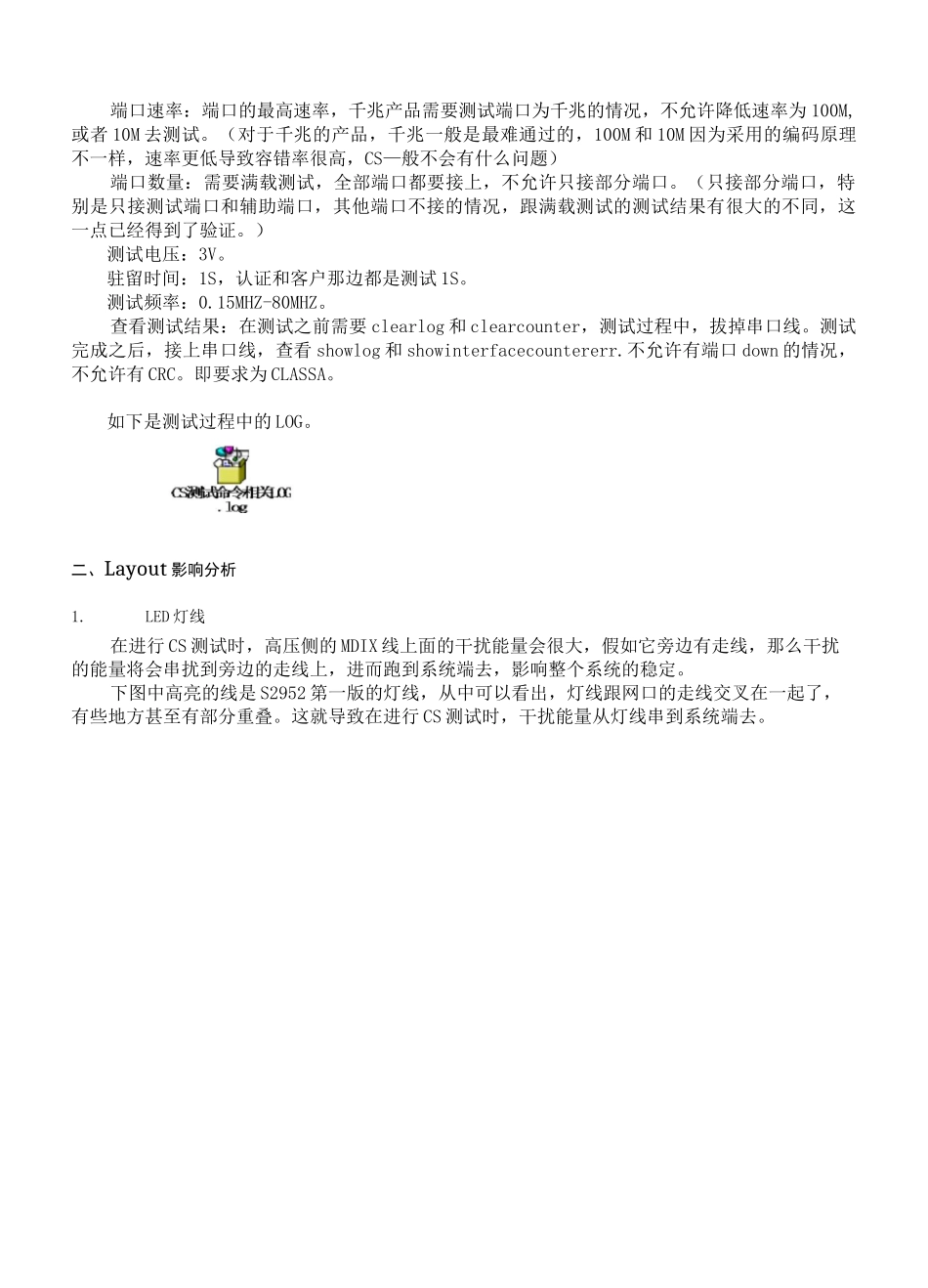

传导骚扰整改经验案例_第3页
3/13

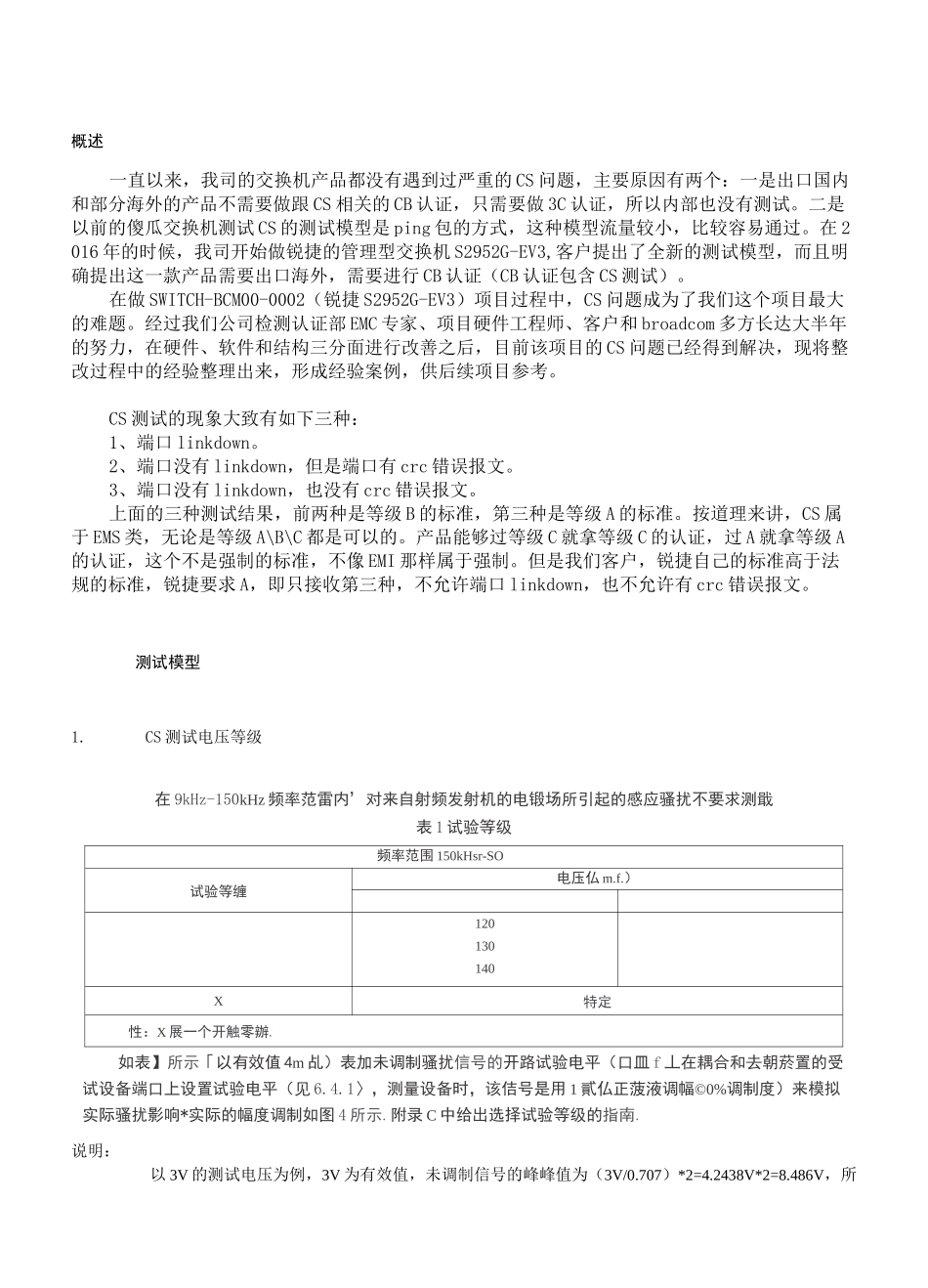

概述一直以来,我司的交换机产品都没有遇到过严重的 CS 问题,主要原因有两个:一是出口国内和部分海外的产品不需要做跟 CS 相关的 CB 认证,只需要做 3C 认证,所以内部也没有测试。二是以前的傻瓜交换机测试 CS 的测试模型是 ping 包的方式,这种模型流量较小,比较容易通过。在 2016 年的时候,我司开始做锐捷的管理型交换机 S2952G-EV3,客户提出了全新的测试模型,而且明确提出这一款产品需要出口海外,需要进行 CB 认证(CB 认证包含 CS 测试)。在做 SWITCH-BCM00-0002(锐捷 S2952G-EV3)项目过程中,CS 问题成为了我们这个项目最大的难题。经过我们公司检测认证部 EMC 专家、项目硬件工程师、客户和 broadcom 多方长达大半年的努力,在硬件、软件和结构三分面进行改善之后,目前该项目的 CS 问题已经得到解决,现将整改过程中的经验整理出来,形成经验案例,供后续项目参考。CS 测试的现象大致有如下三种:1、端口 linkdown。2、端口没有 linkdown,但是端口有 crc 错误报文。3、端口没有 linkdown,也没有 crc 错误报文。上面的三种测试结果,前两种是等级 B 的标准,第三种是等级 A 的标准。按道理来讲,CS 属于 EMS 类,无论是等级 A\B\C 都是可以的。产品能够过等级 C 就拿等级 C 的认证,过 A 就拿等级 A的认证,这个不是强制的标准,不像 EMI 那样属于强制。但是我们客户,锐捷自己的标准高于法规的标准,锐捷要求 A,即只接收第三种,不允许端口 linkdown,也不允许有 crc 错误报文。测试模型1.CS 测试电压等级在 9kHz-150kHz 频率范雷内’对来自射频发射机的电锻场所引起的感应骚扰不要求测戢表 1 试验等级频率范围 150kHsr-SO试验等缠电压仏 m.f.)120130140X特定性:X 展一个开触零辦.如表】所示「以有效值 4m 乩)表加未调制骚扰信号的开路试验电平(口皿 f 丄在耦合和去朝菸置的受试设备端口上设置试验电平(见 6.4.1〉,测量设备时,该佶号是用 1 貳仏正菠液调幅©0%调制度)来模拟实际骚扰影响*实际的幅度调制如图 4 所示.附录 C 中给出选择试验等级的指南.说明:以 3V 的测试电压为例,3V 为有效值,未调制信号的峰峰值为(3V/0.707)*2=4.2438V*2=8.486V,所4锐捷网口 CS 测试的具体参以 80%调制的信号的峰峰值为 8.486V*1.8=15.27V。锐捷在我司的交换机,测试等级都是 3V。2.CS 测试仪器锐捷对于测试环境的具体的要求如下:网线...
