第十六章第四节变阻器VIP免费

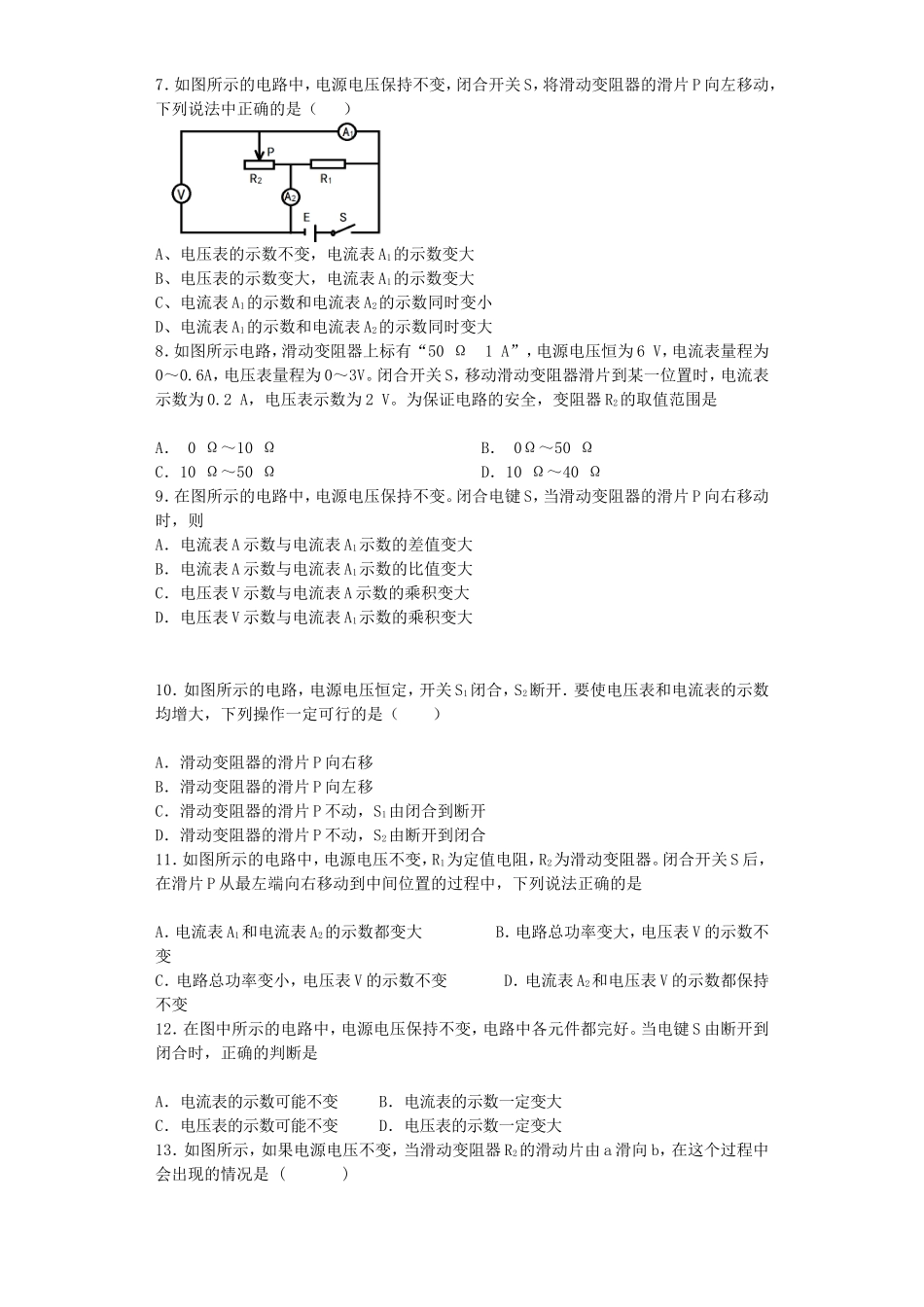

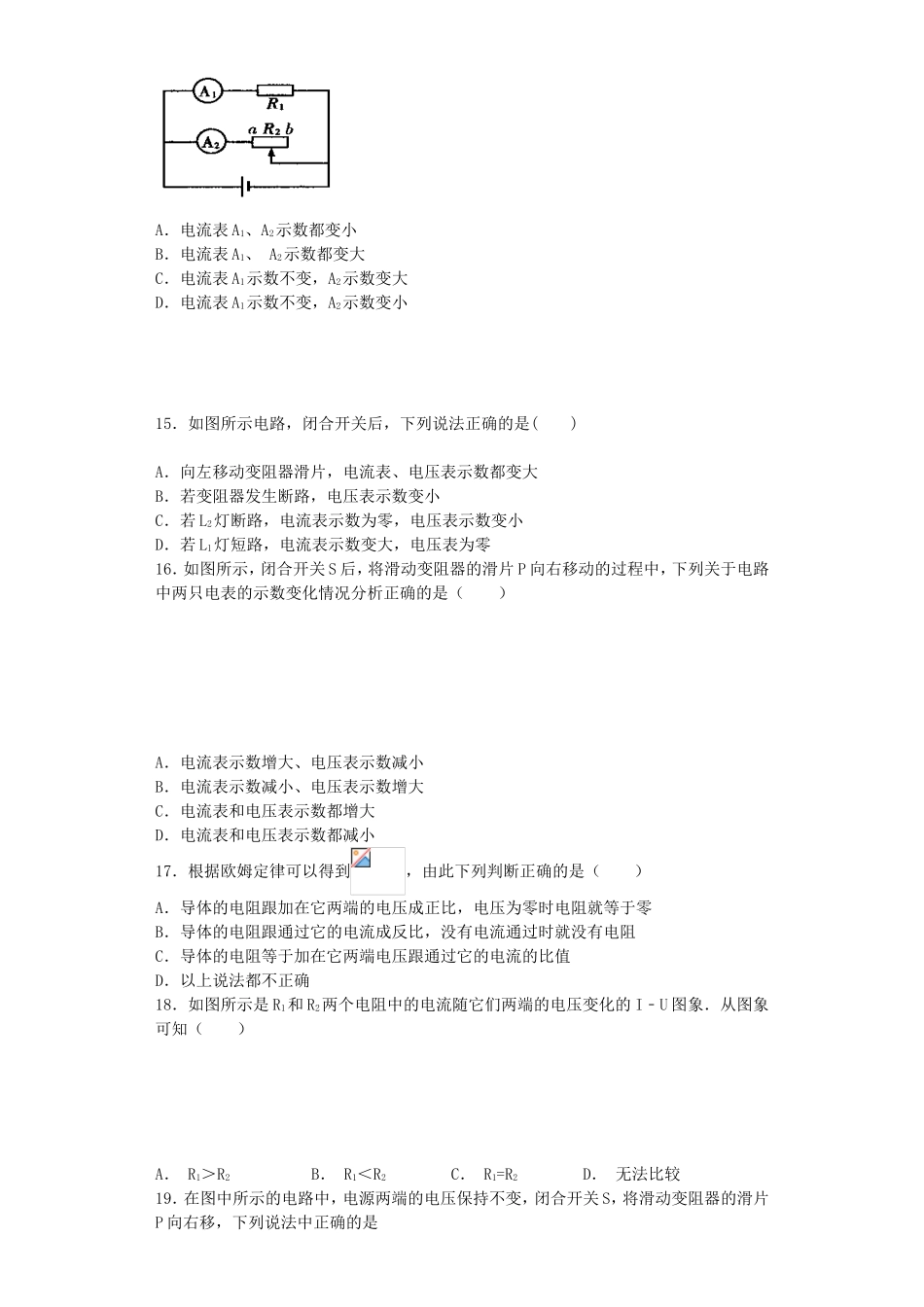

第十六章第四节变阻器1．如图所示的电路，已知电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件是（）A．电压表最小示数是1VB．滑动变阻器滑片允许滑到最左端C．电路中允许通过的最大电流是0.6AD．滑动变阻器滑片移动的过程中，电流表先达到最大量程2．如图所示是一种测定风速的装置。其中风速表由电压表改装而成，R为定值电阻，R1为滑动变阻器，T型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连。当风速变大时A．活塞向下运动，电压表示数变小B．活塞向上运动，电压表示数变小C．活塞向下运动，电压表示数变大D．活塞向上运动，电压表示数变大3．如图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．闭合开关S，则下列说法正确的是（）A．若环境温度升高，R的阻值变大B．若环境温度升高，电压表示数变大C．若环境温度降低，通过R电流变大D．若环境温度降低，通过R0电流变大4．如图，闭合开关S，向左移动滑片P的过程中A．电流表示数变小B．电流表示数变大C．灯变亮D．灯变暗5．小明观察了市场上自动测高仪后，设计了以下四个电路如图所示，其中R'是滑动变阻器，R是定值电阻，电源电压恒定．其中能实现身高越高，电压表示数越大的电路是（）6．如图所示的电路中，电源两端的电压保持不变，闭合开关s，将滑动变阻器的滑片P向右移动，下列说法正确的是：A．电压表V1与电压表V2的示数之和保持不变B．电流表A的示数变小，电压表V2的示数变大C．电流表A的示数变小，电压表V1的示数变大D．电压表V2与电流表A的示数之比保持不变ABCD7．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A、电压表的示数不变，电流表A1的示数变大B、电压表的示数变大，电流表A1的示数变大C、电流表A1的示数和电流表A2的示数同时变小D、电流表A1的示数和电流表A2的示数同时变大8．如图所示电路，滑动变阻器上标有“50Ω1A”，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2A，电压表示数为2V。为保证电路的安全，变阻器R2的取值范围是A．0Ω～10ΩB．0Ω～50ΩC．10Ω～50ΩD．10Ω～40Ω9．在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的比值变大C．电压表V示数与电流表A示数的乘积变大D．电压表V示数与电流表A1示数的乘积变大10．如图所示的电路，电源电压恒定，开关S1闭合，S2断开．要使电压表和电流表的示数均增大，下列操作一定可行的是（）A．滑动变阻器的滑片P向右移B．滑动变阻器的滑片P向左移C．滑动变阻器的滑片P不动，S1由闭合到断开D．滑动变阻器的滑片P不动，S2由断开到闭合11．如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S后，在滑片P从最左端向右移动到中间位置的过程中，下列说法正确的是A．电流表A1和电流表A2的示数都变大B．电路总功率变大，电压表V的示数不变C．电路总功率变小，电压表V的示数不变D．电流表A2和电压表V的示数都保持不变12．在图中所示的电路中，电源电压保持不变，电路中各元件都完好。当电键S由断开到闭合时，正确的判断是A．电流表的示数可能不变B．电流表的示数一定变大C．电压表的示数可能不变D．电压表的示数一定变大13．如图所示，如果电源电压不变，当滑动变阻器R2的滑动片由a滑向b，在这个过程中会出现的情况是()A．电流表A1、A2示数都变小B．电流表A1、A2示数都变大C．电流表A1示数不变，A2示数变大D．电流表A1示数不变，A2示数变小15．如图所示电路，闭合开关后，下列说法正确的是()A．向左移动变阻器滑片，电流表、电压表示数都变大B．若变阻器发生断路，电压表示数变小C．若L2灯断路，电流表示数为零，电压表示数...
