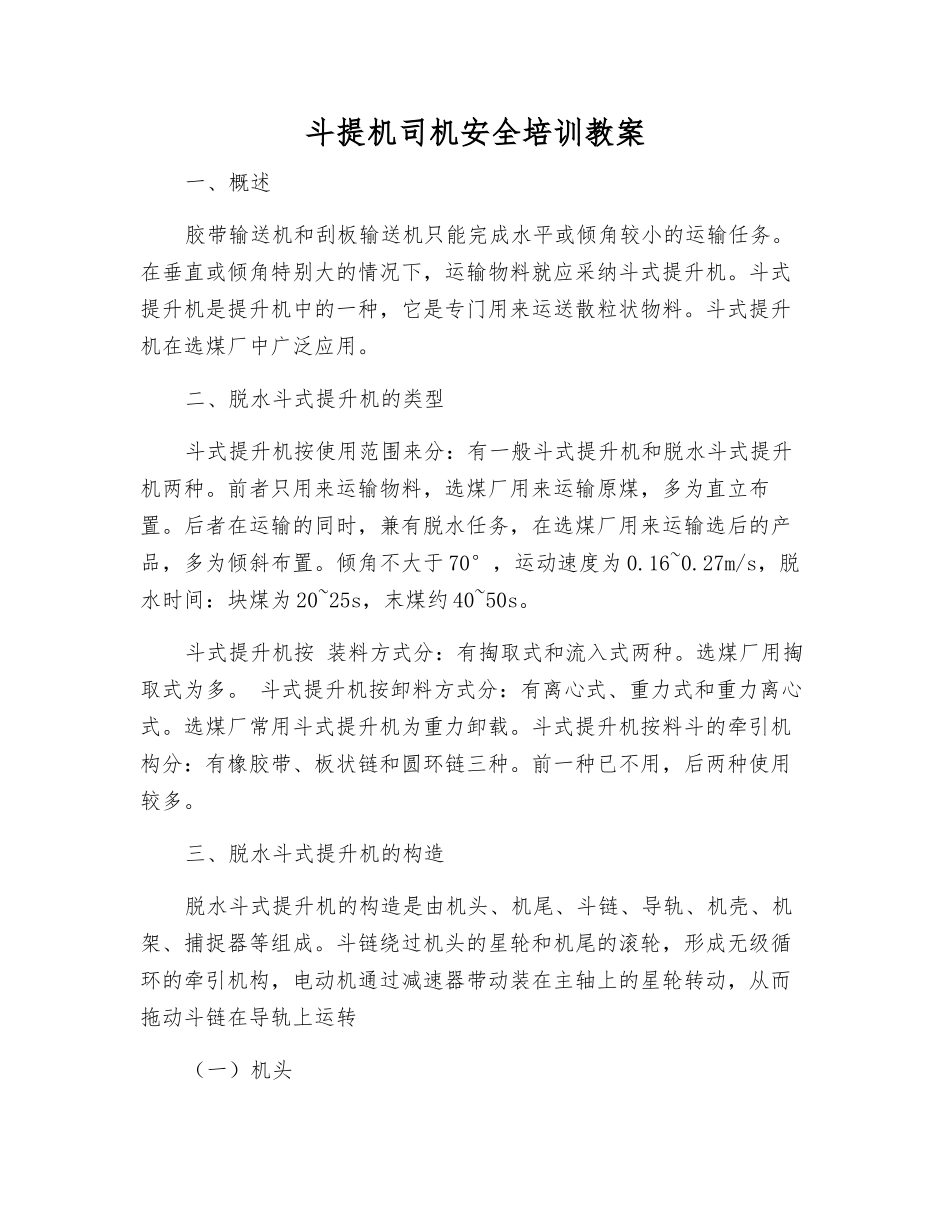

斗提机司机安全培训教案一、概述胶带输送机和刮板输送机只能完成水平或倾角较小的运输任务。在垂直或倾角特别大的情况下,运输物料就应采纳斗式提升机。斗式提升机是提升机中的一种,它是专门用来运送散粒状物料。斗式提升机在选煤厂中广泛应用。二、脱水斗式提升机的类型斗式提升机按使用范围来分:有一般斗式提升机和脱水斗式提升机两种。前者只用来运输物料,选煤厂用来运输原煤,多为直立布置。后者在运输的同时,兼有脱水任务,在选煤厂用来运输选后的产品,多为倾斜布置。倾角不大于 70°,运动速度为 0.16~0.27m/s,脱水时间:块煤为 20~25s,末煤约 40~50s。斗式提升机按 装料方式分:有掏取式和流入式两种。选煤厂用掏取式为多。 斗式提升机按卸料方式分:有离心式、重力式和重力离心式。选煤厂常用斗式提升机为重力卸载。斗式提升机按料斗的牵引机构分:有橡胶带、板状链和圆环链三种。前一种已不用,后两种使用较多。三、脱水斗式提升机的构造脱水斗式提升机的构造是由机头、机尾、斗链、导轨、机壳、机架、捕捉器等组成。斗链绕过机头的星轮和机尾的滚轮,形成无级循环的牵引机构,电动机通过减速器带动装在主轴上的星轮转动,从而拖动斗链在导轨上运转(一)机头机头包括传动系统和紧链装置。传动系统如图 1 所示。它是由电动机 1、减速器 2、传动链 3、主动链轮 4、压紧链轮 5、主轴 6、从动链轮 7 所组成。减速器和传动主轴之间用套筒滚子链传动,链条的张紧靠压紧链轮来调节,这种传动形式称链轮传动。脱水斗式提升机的标准设计采纳了此种传动装置。除此以外,还可以采纳齿轮传动。在齿轮传动中,若大齿轮损坏,则不易修配,同时这种传动还要求做一个联合结构的铸钢传动支架,其制造和安装都较困难,所以齿轮传动不如链条传动简单轻便为了防止带载突然停车,使斗链倒转,斗式提升机一般装有制动装置。制动装置大多是利用装在主轴上的棘轮棘爪制动器。(二)机尾机尾是斗链的导向装置,包括尾轮轴、滚轮及滑动轴承等(见图2)。尾轮轴 1 安装在两个带凸缘的滑动轴承 2 上。两个圆形滚轮 3,一个用键固定在轴上,另一个空套在轴上,这样安装的目的是为了补偿两排斗链中相对应的链节或总长度上的差异。为了防止尾轮轴轴颈的磨损,在两端轴颈上装有可更换的钢套 4,轴承的衬套用耐磨铸铁制成,轴承的内缘用特制的胶质密封圈密封,以防止煤泥水侵入。(三)安全装置安全装置包括安全销和捕捉器。前者是为了防止断...
