钢管架挂钢板网提升架计算书

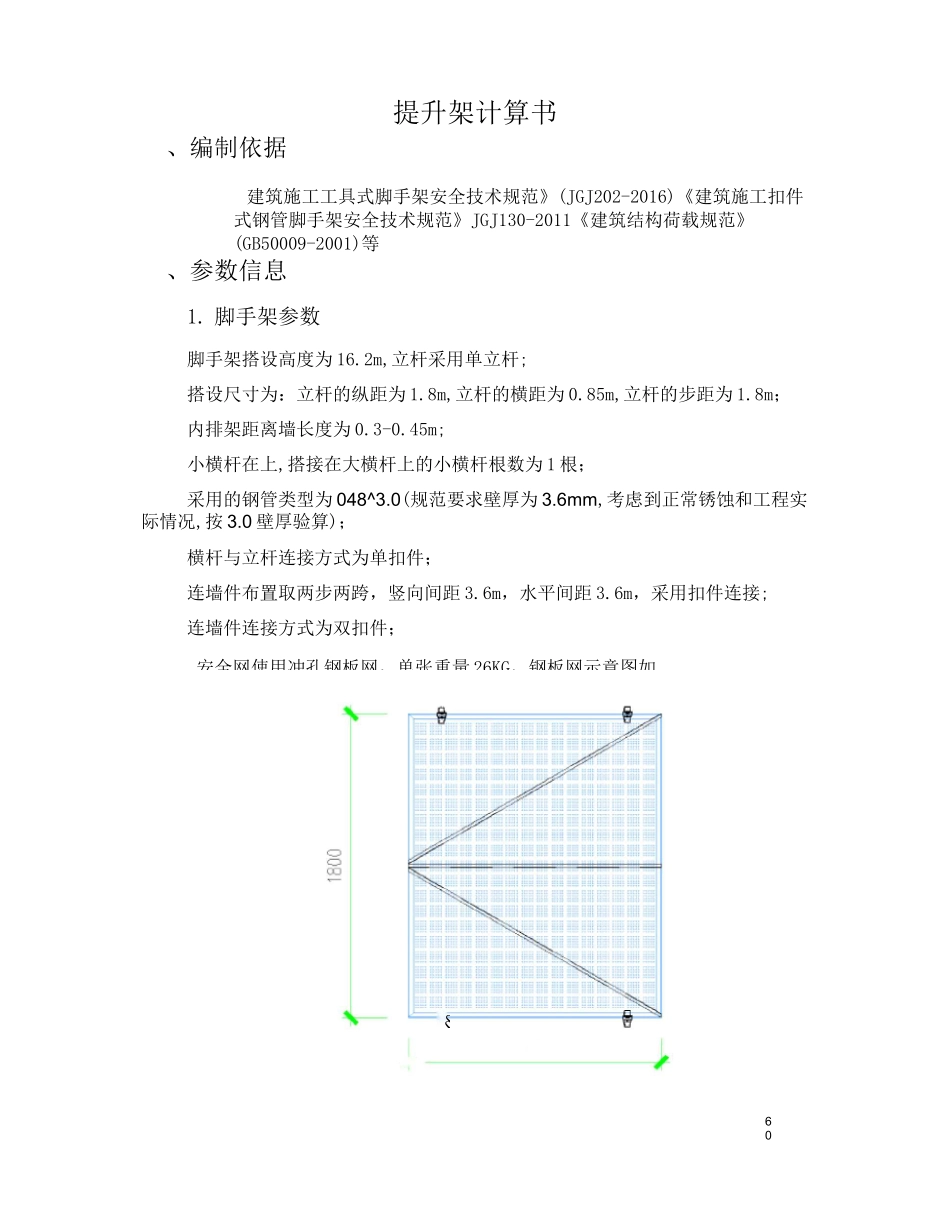

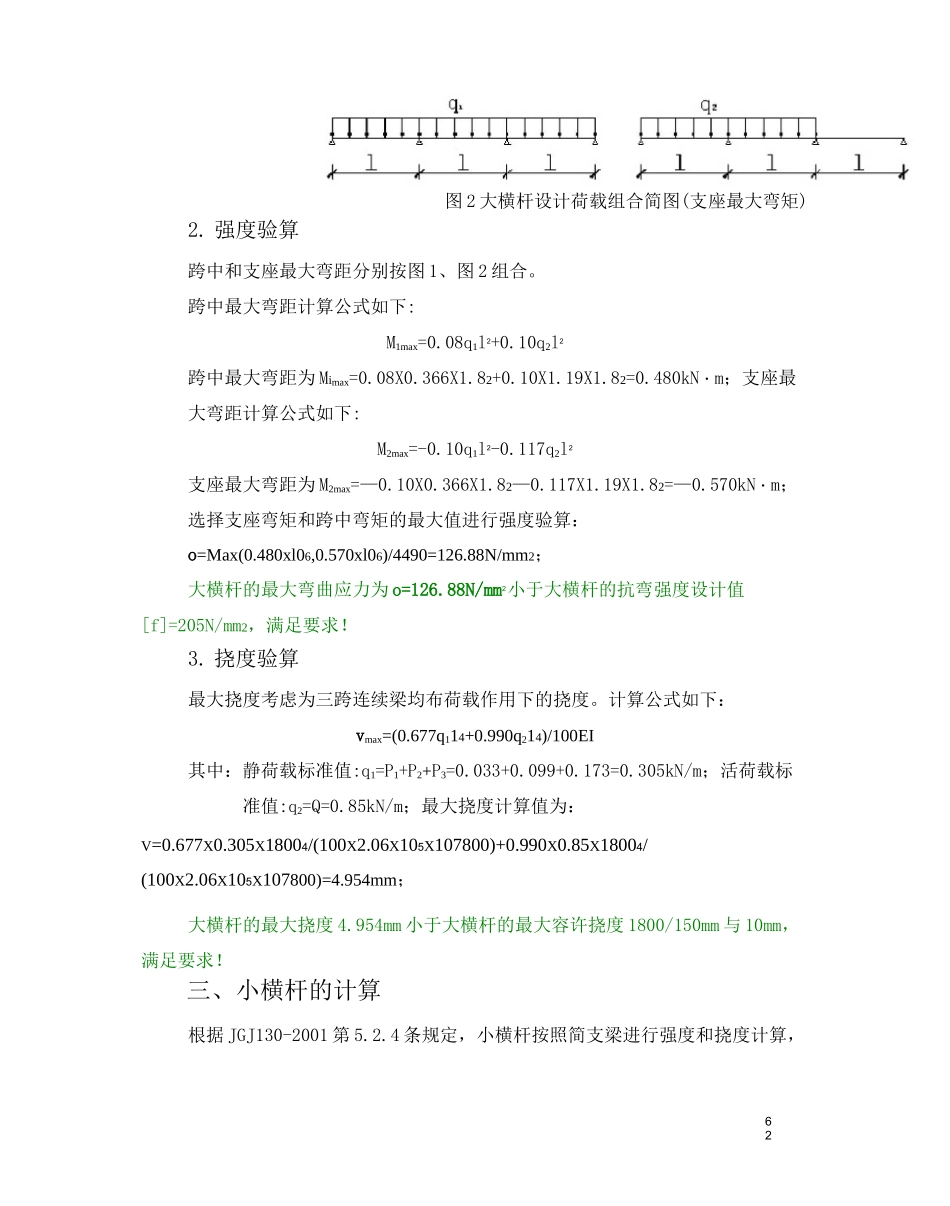

6015004提升架计算书、编制依据建筑施工工具式脚手架安全技术规范》(JGJ202-2016)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》(GB50009-2001)等、参数信息1. 脚手架参数脚手架搭设高度为 16.2m,立杆采用单立杆;搭设尺寸为：立杆的纵距为 1.8m,立杆的横距为 0.85m,立杆的步距为 1.8m；内排架距离墙长度为 0.3-0.45m;小横杆在上,搭接在大横杆上的小横杆根数为 1 根；采用的钢管类型为 048^3.0(规范要求壁厚为 3.6mm,考虑到正常锈蚀和工程实际情况,按 3.0 壁厚验算)；横杆与立杆连接方式为单扣件；连墙件布置取两步两跨，竖向间距 3.6m，水平间距 3.6m，采用扣件连接;连墙件连接方式为双扣件；§安全网使用冲孔钢板网，单张重量 26KG，钢板网示意图如612. 活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3. 风荷载参数本工程地处四川成都市，基本风压 0.3kN/m2；风荷载高度变化系数|Jz，计算连墙件强度时取 0.92,计算立杆稳定性时取 0.74,风荷载体型系数人为 0.214；4. 静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1337；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与钢板网自重标准值(kN/m2)：0.096；脚手板铺设层数:4 层；脚手板类别:木脚手板；栏杆挡板类别:木挡板；二、大横杆的计算按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第 5.2.4 条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1. 均布荷载值计算大横杆的自重标准值:P]=0.033kN/m；脚手板的自重标准值:P2=0.35X0.85/(2+1)=0.099kN/m；钢板网的自重标准值:P3=0.096x1.8=0.173kN/m；活荷载标准值:Q=3X0.85/(2+1)=0.85kN/m；静荷载的设计值：q1=1.2X0.033+1.2X0.099+1.2x0.173=0.366kN/m；活荷载的设计值:q2=1.4X0.85=1.19kN/m；图 1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)62图 2 大横杆设计荷载组合简图(支座最大弯矩)2. 强度验算跨中和支座最大弯距分别按图 1、图 2 组合。跨中最大弯距计算公式如下:M1max=0.08q1l2+0.10q2l2跨中最大弯距为 Mimax=0.08X0.366X1.82+0.10X1.19X1.82=0.480kN・m；支座最大弯距计算公式如下:M2max=-0.10q1l2-0.117q2l2支座最大弯距为 M2max=—0.10X0.366X1.82—0.117X1.19X1.82=...
